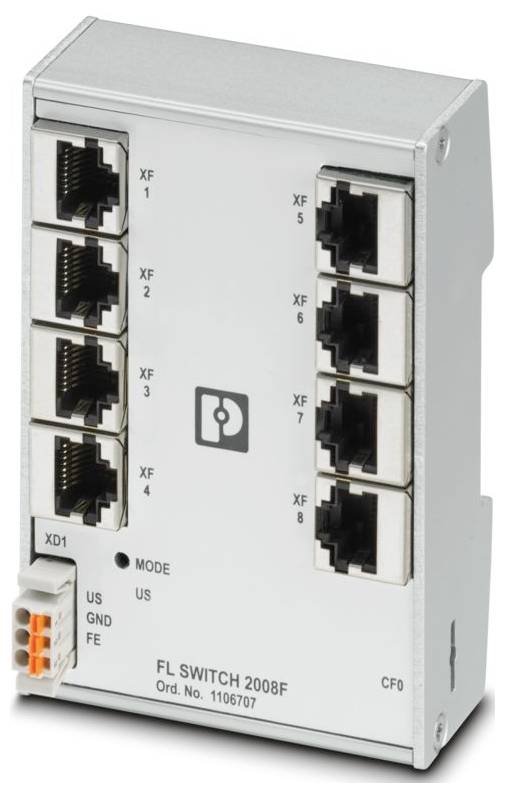

Phoenix Contact 1106707 FL SWITCH 2008F Switch przemysłowy Ethernet 10 / 100 MBit/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1365,04 zł / Sztuka)
1365,04 zł
1679,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Managed Switch 2000
- Projekt: Projekt płaski
- Typ połączenia: Połączenie sprężynowe wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 75 mm
- Wysokość: 105 mm
- Głębokość: 43 mm
- Materiał obudowy: aluminium
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP30
- Temperatura otoczenia (praca): 0 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-6-4
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Stopień zanieczyszczenia: 2
- Dopuszczalna wilgotność (praca): 10% ... 95% (bez kondensacji)
- Wibracje (praca): 2g, zgodnie z IEC 60068-2-6
- Końcówka odizolowanego przewodu: 9 mm
- Ogólne: Wsparcie jest dostępne telefonicznie i na miejscu (obowiązują opłaty).
- Prędkość transmisji: 10/100 Mb/s
- Maksymalna moc rozpraszana w warunkach nominalnych: 4,68 W (przy napięciu US = 18 V DC i temperaturze otoczenia 60 °C)
- Klasa ochrony: III (VDE 0106)
- Liczba interfejsów: 8
- Ciśnienie powietrza (robocze): 86 kPa ... 108 kPa (1500 m nad poziomem morza)
- Długość transmisji: 100 m (na segment)
- Zakres napięcia zasilania: 18 V DC ... 32 V DC
- Dopuszczalna wilgotność (przechowywanie/transport): 10% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: 160 mA
- Tętnienia resztkowe: 3,6 VPP (w dopuszczalnym zakresie napięcia)
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Odporność na zakłócenia EN 61000-6-2
- Wskaźnik stanu: diody LED: US (zasilanie), 2 diody LED na port Ethernet (łącze/aktywność i prędkość)
- Fizyka transmisji: Miedź
- Czas MTTF: 693,88 lat (standard SN 29500, temperatura 25 °C, współczynnik wypełnienia 21%); 315,58 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 34,25%); 42,59 lat (standard SN 29500, temperatura 55 °C, współczynnik wypełnienia 100%)
- Dostawa: Dostawa
- Ciśnienie powietrza (przechowywanie/transport): 86 kPa ... 108 kPa (1500 m nad poziomem morza)
- Typowy pobór prądu: 160 mA (przy US = 24 V DC i temperaturze otoczenia 25 °C)
- Maksymalny pobór prądu: 0,26 A (przy napięciu US = 18 V DC i temperaturze otoczenia 60 °C)
- Uwaga dotycząca rodzaju połączenia: Jako kable połączeniowe należy stosować wyłącznie kable miedziane o dopuszczalnym zakresie temperatur (-40 °C ...). 75 °C)
- Liczba kanałów: 8 (porty RJ45)
- Medium transmisyjne: miedź
- Diagnostyka lokalna: zielona dioda LED napięcia zasilania US; zielona dioda LED stanu łącza LNK/ACT; zielona dioda LED szybkości transmisji danych SPD
- Cechy szczególne: Proces rozwoju certyfikowany zgodnie z normą IEC 62443-4-1; Produkt certyfikowany zgodnie z normą IEC 62443-4-2
- Podstawowa funkcjonalność: przełącznik typu „store and forward”, zgodny ze standardami IEEE 802.3.
- Funkcje przełącznika: Funkcje przełącznika
- Funkcje diagnostyczne: Historia RMON; LLDP (protokół Link Layer Discovery Protocol); pułapki SNMP; dublowanie portów N:1; ACD (wykrywanie konfliktów adresów); SysLog; monitorowanie CRC
- Funkcje filtrowania: Jakość usług (8 klas priorytetów); Priorytetyzacja portów; VLAN (do 8 sieci VLAN); Podsłuchiwanie/zapytywanie IGMP (v1/v2); Automatyczne zapytanie o port; Rozszerzone filtrowanie multicast
- Konfiguracja IP: klient DHCP; serwer DHCP (na podstawie portów); BootP
- Tabela adresów MAC: 8k
- Zarządzanie: zarządzanie oparte na sieci Web (HTTP/HTTPS); zarządzanie użytkownikami oparte na rolach (LDAP); SNMPv1/v2/v3; interfejs wiersza poleceń (Telnet, SSH)
- Nadmiarowość: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol)
- Funkcje dodatkowe: Transmisja MMS i GOOSE (IEC 61850-8-1); Transmisja Modbus/TCP
- Synchronizacja czasu: SNTP (Simple Network Time Protocol)
- Funkcje bezpieczeństwa: Funkcje bezpieczeństwa
- Funkcjonalność: Funkcjonalność
- Ethernet (RJ45): Ethernet (RJ45)
- Diody sygnalizacyjne: odbiór danych, stan łącza
- Podłączenie zasilania: poprzez COMBICON, maks. przekrój przewodu 1,5 mm²
- Konfiguracja testowa: zasilanie 24 V / uziemienie funkcjonalne 500 V DC 1 min; interfejs Ethernet / wszystkie inne potencjały 2,25 kV DC 1 min
- Wskaźniki stanu i diagnostyki: Diody LED: US (zasilanie), 2 diody LED na port Ethernet (łącze/aktywność i prędkość)
- Opóźnienie sygnału: ≥ 6,5 µs (tryb „store-and-forward”, 10/100 MBit/s, w zależności od rozmiaru ramki)
- Napięcie zasilania (DC): 24 V DC (pojedyncze)
- Zgodność EMC: EN 61000-6-2 EN 61000-4-2 (ESD) Kryterium B; EN 61000-6-2 EN 61000-4-3 (Pola elektromagnetyczne) Kryterium A; EN 61000-6-2 EN 61000-4-4 (EFT/Serw) Kryterium A; EN 61000-6-2 EN 61000-4-5 (Udar) Kryterium B; EN 61000-6-2 EN 61000-4-6 (Odporność przewodząca) Kryterium A; EN 61000-6-2 EN 61000-6-4 (Emisje) Klasa A; EN 61000-6-2 EN 61000-6-4 (Emisje przewodzone) Klasa A
- Klasa zgodności PROFINET: Klasa zgodności A
- Rodzaj produktu
Switch przemysłowy Ethernet
- Szybkość transmisji
10 / 100 MBit/s
- Podstawowa funkcjonalność
Switch zarządzalny
- Ilość portów Ethernet
8
- Ilość portów 10/100 MBit/s
8 x
- Szerokość produktu
75 mm
- Wysokość produktu
105 mm
- Głębokość produktu
43 mm
- Model katalogowy producenta
FL SWITCH 2008F
- Interfejs
RJ45
IP30
- Napięcie robocze
24 V/DC
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
0 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Switch przemysłowy Ethernet 10 / 100 MBit/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Switch przemysłowy Ethernet 10 / 100 MBit/s
Opis
Przełącznik zarządzalny serii 2000, 8 portów RJ45 10/100 Mb/s, klasa zgodności PROFINET A, proces rozwoju certyfikowany zgodnie z normą IEC 62443-4-1, kompatybilny z normą IEC 62443-4-2
