Name: Phoenix Contact 1115661 CAPAROC PM S-R Moduł zasilający 1 szt.
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

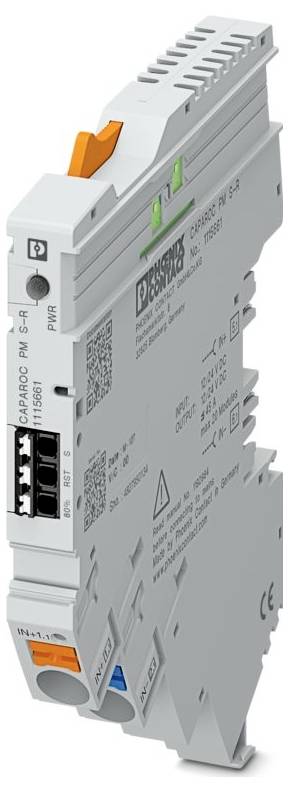

Phoenix Contact 1115661 CAPAROC PM S-R Moduł zasilający 1 szt.-0

Zdjęcie poglądowe

Rodzaj produktu

Moduł zasilający

Specyfikacja

moduł wtykowy

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Certyfikat odporności

IP20

Długość produktu

111.3 mm

Karta katalogowa (PDF)

Dostawa w pon. 26.10

Liczba

Sztuki

Suma (219,00 zł / Sztuka)

219,00 zł

178,05 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: CAPAROC
Projekt: Moduł wtykowy
Typ połączenia: Połączenie wtykowe
Przekrój przewodu sztywnego: 0,5 mm² ... 16 mm²
Przekrój przewodu AWG: 20 ... 8
Szerokość: 12,4 mm
Wysokość: 132,4 mm
Głębokość: 111,3 mm (wliczając szynę montażową 7,5 mm)
Kolor: jasnoszary (RAL 7035)
Klasa palności zgodnie z UL 94: V-0
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -30 °C ... 65 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Wysokość: ≤ 4000 m (n.p.m.)
Normy/Przepisy: EN 60068-2-27
Uwaga: Wpływ środowiska - szok
Sposób montażu: wtykowy na szynach CAPAROC CR…
Właściwości izolacyjne: Właściwości izolacyjne
Stopień zanieczyszczenia: 2
Wstrząs (operacyjny): 30 g (czas trwania 11 ms, impuls półsinusoidalny, zgodnie z normą IEC 60068-2-27); 25 g (czas trwania 6 ms, impuls półsinusoidalny, zgodnie z normą IEC 60068-2-27, wstrząs ciągły)
Wibracje (działanie): 5g (10 Hz ... 150 Hz / 10 cykli / oś / X, Y, Z)
Napięcie robocze: 10 V DC ... 30 V DC
Końcówka odizolowanego przewodu: 18 mm
Ogólne: Ogólne
Napięcie znamionowe: 35 V DC (obwód obciążenia)
Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,5 mm² ... 16 mm²
Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,5 mm² ... 16 mm²
Oznakowanie: ISA S71.04.2013 G3 Harsh Group A
Materiał: PA 6; PA 6; PA 6; PC
Strata mocy: typowo 0,22 W (w stanie spoczynku przy napięciu 24 V);< 1,5 W (przy nominalnym napięciu roboczym 24 V i 45 A)
Napięcie znamionowe: 12 V DC; 24 V DC
Klasa ochrony III
Napięcie wyjściowe: maks. 30 V DC (napięcie wejściowe ±5% przy I)> 80% na co najmniej jednym kanale)
Zakres napięcia wejściowego: 7 V DC ... 30 V DC (reset opadającego zbocza)
Pobór prądu: typ. 0,5 mA (przy 24 V DC)
Sprawność: 99 %
MTBF (IEC 61709, SN 29500): 18886912,65 h (przy 25 °C i obciążeniu 21%); 5907048,64 h (przy 40 °C i obciążeniu 34,25%); 933563,97 h (przy 40 °C i obciążeniu 100%)
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Zatwierdzenie UL: Zatwierdzenie UL
Prąd wyjściowy maks. 20 mA
Mierzone napięcie szczytowe: 0,5 kV
Liczba gniazd: 2
Obwód obciążenia: Obwód obciążenia
Typ spustu: E (elektroniczny)
Prąd spoczynkowy I0: typ. 9 mA (w stanie spoczynku przy napięciu 24 V)
Obniżenie wartości znamionowej temperatury: 45 A (całkowity prąd przy 40 °C); 30 A (całkowity prąd przy 65 °C)
Spadek napięcia: 0,03 V (przy 45 A)
Wyłączenie podnapięciowe: ≤ 9,2 V DC (aktywne); ≥ 10,2 V DC (nieaktywne)
Resetuj: Resetuj
Długość impulsu: ≥ 50 ms
Wyjście statusu: Wyjście statusu
Test wilgotności: 96 godz., 95% RH, 40°C
Prąd znamionowy wejściowy: 45 A DC (całkowity prąd wejściowy)
Wyłączenie przepięciowe: ≥ 30,5 V DC (aktywne); ≤ 29,5 V DC (nieaktywne)
Obwód główny IN+: Obwód główny IN+
Obwód główny IN-: Obwód główny IN-
Maksymalna rozbudowa systemu: ≤ 20 (moduły CAPAROC można łączyć szeregowo)
Dioda zasilania (PWR) zielona: świeci (brak usterki kanału); świeci (napięcie zasilania w zakresie nominalnym); miga (3 razy, gdy blokada programowania jest wyłączona)
Dioda zasilania (PWR) czerwona: świeci (napięcie zasilania poza zakresem nominalnym)
Dioda zasilania (PWR) żółta: miga (3 razy, gdy blokada programowania jest aktywna)
Zielona dioda LED sygnału: świeci (brak usterki kanału); świeci (napięcie zasilania w zakresie nominalnym)
Żółty sygnał LED: świeci (przy I> 80% na co najmniej jednym kanale)
Czerwona dioda LED: świeci (w przypadku awarii przynajmniej jednego kanału); świeci (napięcie zasilania poza zakresem nominalnym)

Rodzaj produktu: Moduł zasilający

Specyfikacja: moduł wtykowy

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

: IP20

Długość produktu: 111.3 mm

Szerokość produktu: 12.4 mm

Wysokość produktu: 132.4 mm

Kompatybilność: Szynoprzewody CAPAROC CR…

Zawartość: 1 szt.

Model katalogowy producenta: CAPAROC PM S-R

Wymiary: (D x S x W) 111.3 x 12.4 x 132.4 mm

Głębokość produktu: 111.3 mm

Napięcie robocze: 30 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Moduł zasilający 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Moduł zasilający 1 szt.

Opis

Moduł zasilający E (elektroniczny), typ montażu: wtykowy na szynie zbiorczej CAPAROC CR…, prąd znamionowy: 45 A

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Moduł zasilający E (elektroniczny), typ montażu: wtykowy na szynie zbiorczej CAPAROC CR…, prąd znamionowy: 45 A
