Name: Phoenix Contact 1433047 NEARFI 200 B Łączniki indukcyjne
Brand: Phoenix Contact
SKU: 3588197
Availability: SoldOut

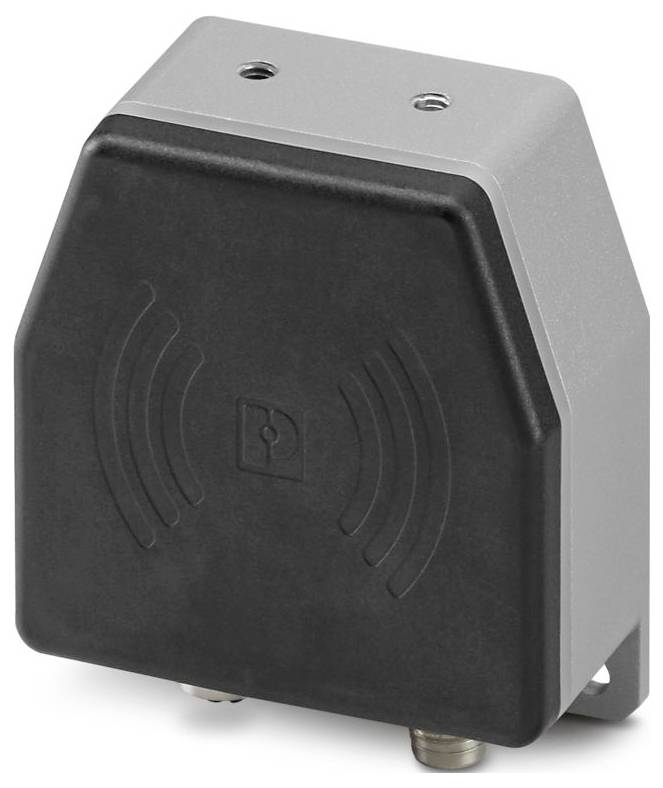

Czarno-szare urządzenie elektroniczne z symbolem klucza, wyposażone w grawerowane fale przypominające antenę, najprawdopodobniej czujnik lub jednostka kontroli dostępu.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (3539,00 zł / Sztuka)

3539,00 zł

2877,24 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 359,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: NearFi
Typ połączenia: Złącze M12, kodowanie L; Złącze M12, kodowanie L
Szerokość: 80 mm
Wysokość: 86 mm
Głębokość: 39 mm
Klasa palności zgodnie z UL 94: V0
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -20 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość n.p.m.: 2000 m
Normy/Przepisy: EN 55016-2-3
Uwaga: CZERWONA 2014/53/UE
Rodzaj montażu: montaż ścienny
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 10% ... 95 %
Pozycja montażowa: dowolna
Zakres częstotliwości: 0,15 MHz ... 80 MHz (poziom czułości testu 3 - asymetryczny)
Maksymalna strata mocy w warunkach nominalnych: 3,12 W.
Ciśnienie powietrza (robocze): 80 kPa ... 108 kPa (do 2000 m n.p.m.)
Zakres napięcia zasilania: 19 V DC ... 30 V DC
CE: CE
Dopuszczalna wilgotność (przechowywanie/transport): 10% ... 95 %
Wejście: ± 0,5 kV (poziom surowości testu 1 – symetryczny); ± 1 kV (poziom surowości testu 2 – niesymetryczny)
Wyjście: ± 1 kV (poziom surowości testu 2 – niezrównoważony)
Sygnał: ± 1 kV (poziom istotności testu 2 – niezrównoważony)
Instrukcja montażu: Uwaga na obniżenie mocy
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
Wyładowanie statyczne: Wyładowanie statyczne
Wyładowanie kontaktowe: ± 4 kV (poziom surowości testu 2)
Wyładowanie w powietrzu: ± 8 kV (poziom surowości testu 3)
Uwaga: Klasa A, obszar zastosowania: przemysłowy
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Natężenie pola testowego: ~ 1,95 µA/m (w odległości 10 m)
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Zakłócenia przewodzone: Zakłócenia przewodzone
Napięcie: 10 V (modulacja amplitudy 80% przy 1 kHz)
Kryteria: Kryteria
Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
Układ zabezpieczający: zabezpieczenie przejściowe, zabezpieczenie przed odwrotną polaryzacją
Emisja interferencyjna: Emisja interferencyjna
Zastosowanie: Wydajność
MTTF: 221 lat (standard SN 29500, temperatura 25 °C, współczynnik wypełnienia 21%); 112 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 34,25%); 51 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 100%)
Dostawa: Dostawa
Indukcyjny: Przenoszenie energii: Indukcyjny: Przenoszenie energii
Zakres: min. 0 mm; ≤ 10 mm
Przesunięcie środka: ± 10 mm
Przesunięcie kątowe:< 15°
Możliwość podłączenia modułów radiowych: 1 (zdalny łącznik)
Kolor (obudowa): czarny (RAL 9005)
Materiał (obudowa): PBT; odlew cynkowy
Inne właściwości odpornościowe: odporność na odpryski spawalnicze; odporność na działanie mgły solnej zgodnie z normą IEC 60068-2-11 (96 godz. w 5% mgle solnej)
Odporność na wibracje zgodnie z normą EN 60068-2-6/IEC 60068-2-6: Wibracje (praca): 5 g na każdy kierunek przestrzenny, 10 Hz ... 150 Hz, amplituda ±0,34 mm
Wstrząsy zgodnie z normą EN 60068-2-27/IEC 60068-2-27: Wstrząs (działanie): 30 g, czas trwania 11 ms, impuls półsinusoidalny, trzy wstrząsy, w każdym kierunku przestrzennym
Ciągły wstrząs zgodnie z normą EN 60068-2-27/IEC 60068-2-27: Ciągły wstrząs (praca): 10 g, czas trwania 16 ms, półsinusoidalny impuls wstrząsowy, 1000 wstrząsów, na każdy kierunek przestrzenny
Stopień ochrony (IP): IP65/IP66 (deklaracja producenta)
Klasa ochrony (IK): IK06 (stopień odporności na uderzenia)
Ciśnienie powietrza (przechowywanie/transport): 66 kPa ... 108 kPa (do 3500 m n.p.m.)
Licencja radiowa Europa: Licencja radiowa Europa
Siła pola: 10 V/m
Obciążenie prądem udarowym: Obciążenie prądem udarowym
Bez substancji utrudniających zwilżanie farby: VDMA 24364:2018-05
Typowe zużycie prądu: 40 mA (bez łącznika zdalnego, przy 24 V DC, przy 25 °C); 130 mA (ze łącznikiem zdalnym, bez obciążenia, przy 24 V DC, przy 25 °C); 125 mA (praca równoległa z NEARFI 200, bez łącznika zdalnego, przy 24 V DC, przy 25 °C); 330 mA (praca równoległa z NEARFI 200, ze łącznikiem zdalnym, bez obciążenia, przy 24 V DC, przy 25 °C)
Maksymalny pobór mocy:< 3,2 A (ze zdalnym łącznikiem, obciążenie 2 A, napięcie wejściowe 19 V DC);< 6,2 A (praca równoległa z NEARFI 200, ze zdalnym łącznikiem, obciążenie 4 A, napięcie wejściowe 19 V DC)
Prąd rozruchowy: 2 A (przez ok. 1,5 ms, przy 24 V DC, bez łącznika zdalnego); 4,4 A (przez ok. 4,5 ms, przy 24 V DC, ze łącznikiem zdalnym, bez obciążenia); 3,9 A (praca równoległa z NEARFI 200, przez ok. 1,5 ms, przy 24 V DC, bez łącznika zdalnego); 8,1 A (praca równoległa z NEARFI 200, przez ok. 4,5 ms, przy 24 V DC, ze łącznikiem zdalnym, bez obciążenia)

Model katalogowy producenta: NEARFI 200 B

Rodzaj produktu: Łączniki indukcyjne

Numer katalogowy producenta: 1433047

Wymiary: (D x S x W) 39 x 80 x 86 mm

Zakres temperatury roboczej: -20 °C (min)

Minimalna temperatura robocza: -20 °C

Szerokość produktu: 80 mm

Wysokość produktu: 86 mm

Długość produktu: 39 mm

Maksymalna temperatura otoczenia: 55 °C

Minimalna temperatura otoczenia: -20 °C

Głębokość produktu: 39 mm

: IP65

Wysokość montażowa: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: DC

: Plug-in connection

: TRUE

: IP65

: FALSE

: 19-30 V

: Other

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3588197 Phoenix Contact 1433047 NEARFI 200 B Łączniki indukcyjne

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3588197 Phoenix Contact 1433047 NEARFI 200 B Łączniki indukcyjne

Opis

NearFi Base, bezkontaktowy łącznik zasilania, 50 W (USA), zasięg ≤10 mm, złącze push-pull M12, IP65, kompatybilny z NEARFI 200 R. Opcjonalnie: 100 W (USA) w połączeniu z NEARFI 2200/200 lub 2 x 50 W (USA+UA) z NEARFI 300
