Name: Phoenix Contact 1509989 NEARFI 300 R Łączniki indukcyjne
Brand: Phoenix Contact
SKU: 3569059
Availability: SoldOut

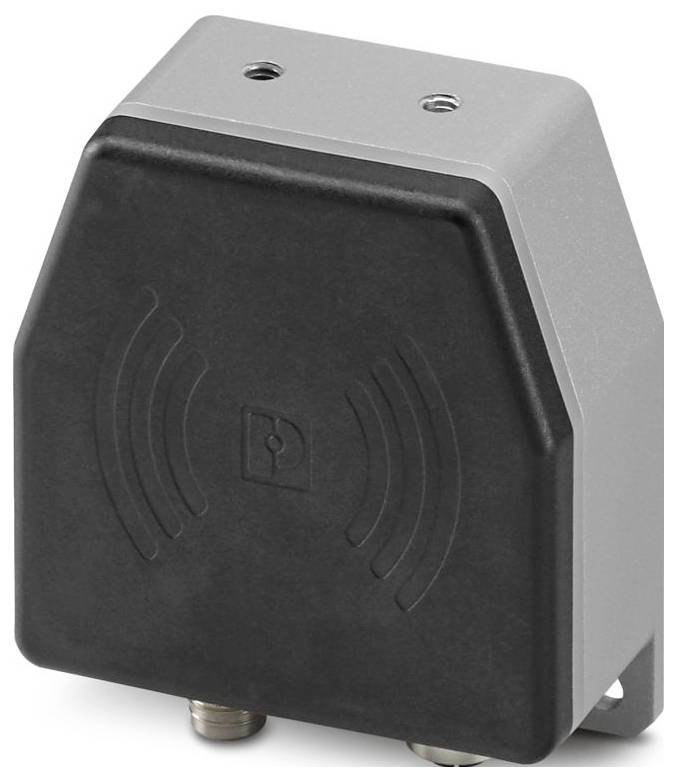

Czarne i szare urządzenie elektroniczne z symbolem klucza i liniami sygnału bezprzewodowego na przedniej części, prawdopodobnie jednostka skanująca RFID lub podobna.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (3129,00 zł / Sztuka)

3129,00 zł

2543,90 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 359,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: NearFi
Typ połączenia: gniazdo M12, kodowanie L; gniazdo M12, kodowanie L
Szerokość: 80 mm
Wysokość: 86 mm
Głębokość: 39 mm
Klasa palności zgodnie z UL 94: V0
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -20 °C ... 60 °C (uwaga na obniżenie parametrów); -20 °C ... 40 °C (zgodnie z UL, należy zwrócić uwagę na obniżenie wartości znamionowych)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość n.p.m.: 2000 m
Normy/Przepisy: EN 55016-2-3
Uwaga: CZERWONA 2014/53/UE
Rodzaj montażu: montaż ścienny
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 10% ... 95 %
Pozycja montażowa: dowolna
Zakres częstotliwości: 0,15 MHz ... 80 MHz (poziom czułości testu 3 - asymetryczny)
Ciśnienie powietrza (robocze): 80 kPa ... 108 kPa (do 2000 m n.p.m.)
CE: CE
Dopuszczalna wilgotność (przechowywanie/transport): 10% ... 95 %
Wejście: ± 0,5 kV (poziom surowości testu 1 – symetryczny); ± 1 kV (poziom surowości testu 2 – niesymetryczny)
Wyjście: ± 1 kV (poziom surowości testu 2 – niezrównoważony)
Sygnał: ± 1 kV (poziom istotności testu 2 – niezrównoważony)
Instrukcja montażu: Uwaga na obniżenie mocy
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
Wyładowanie statyczne: Wyładowanie statyczne
Wyładowanie kontaktowe: ± 4 kV (poziom surowości testu 2)
Wyładowanie w powietrzu: ± 8 kV (poziom surowości testu 3)
Uwaga: Klasa A, obszar zastosowania: przemysłowy
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Natężenie pola testowego: ~ 1,95 µA/m (w odległości 10 m)
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Zakłócenia przewodzone: Zakłócenia przewodzone
Napięcie: 10 V (modulacja amplitudy 80% przy 1 kHz)
Kryteria: Kryteria
Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
Układ zabezpieczający: zabezpieczenie przed zwarciem i przeciążeniem
Moc wyjściowa: 50 W (zasilanie siłownika); 50 W (2 x 50 W, zasilanie układu logicznego i siłownika galwanicznie izolowane, praca równoległa z NEARFI 2200/200)
Emisja interferencyjna: Emisja interferencyjna
Zastosowanie: Wydajność
MTTF: 221 lat (standard SN 29500, temperatura 25 °C, współczynnik wypełnienia 21%); 112 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 34,25%); 51 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 100%)
Dostawa: Dostawa
Indukcyjny: Przenoszenie energii: Indukcyjny: Przenoszenie energii
Zakres: min. 0 mm; ≤ 10 mm
Przesunięcie środka: ± 10 mm
Przesunięcie kątowe:< 15°
Możliwość podłączenia modułów radiowych: 1 (złącze bazowe)
Kolor (obudowa): czarny (RAL 9005)
Materiał (obudowa): PBT; odlew cynkowy
Inne właściwości odpornościowe: odporność na odpryski spawalnicze; odporność na działanie mgły solnej zgodnie z normą IEC 60068-2-11 (96 godz. w 5% mgle solnej)
Odporność na wibracje zgodnie z normą EN 60068-2-6/IEC 60068-2-6: Wibracje (praca): 5 g na każdy kierunek przestrzenny, 10 Hz ... 150 Hz, amplituda ±0,34 mm
Wstrząsy zgodnie z normą EN 60068-2-27/IEC 60068-2-27: Wstrząs (działanie): 30 g, czas trwania 11 ms, impuls półsinusoidalny, trzy wstrząsy, w każdym kierunku przestrzennym
Ciągły wstrząs zgodnie z normą EN 60068-2-27/IEC 60068-2-27: Ciągły wstrząs (praca): 10 g, czas trwania 16 ms, półsinusoidalny impuls wstrząsowy, 1000 wstrząsów, na każdy kierunek przestrzenny
Stopień ochrony (IP): IP65/IP66 (deklaracja producenta)
Klasa ochrony (IK): IK06 (stopień odporności na uderzenia)
Ciśnienie powietrza (przechowywanie/transport): 66 kPa ... 108 kPa (do 3500 m n.p.m.)
Licencja radiowa Europa: Licencja radiowa Europa
Siła pola: 10 V/m
Obciążenie prądem udarowym: Obciążenie prądem udarowym
Bez substancji utrudniających zwilżanie farby: VDMA 24364:2018-05

Model katalogowy producenta: NEARFI 300 R

Rodzaj produktu: Łączniki indukcyjne

Numer katalogowy producenta: 1509989

Wymiary: (D x S x W) 39 x 80 x 86 mm

Zakres temperatury roboczej: -20 °C (min)

Minimalna temperatura robocza: -20 °C

Szerokość produktu: 80 mm

Wysokość produktu: 86 mm

Długość produktu: 39 mm

Maksymalna temperatura otoczenia: 60 °C

Minimalna temperatura otoczenia: -20 °C

Głębokość produktu: 39 mm

: IP65

Wysokość montażowa: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: TRUE

: IP65

: FALSE

: Other

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3569059 Phoenix Contact 1509989 NEARFI 300 R Łączniki indukcyjne

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3569059 Phoenix Contact 1509989 NEARFI 300 R Łączniki indukcyjne

Opis

NearFi Remote, bezdotykowy łącznik zasilania, 50 W (UA), zasięg ≤10 mm, złącze push-pull M12, IP65, kompatybilny z NEARFI 300 B. Opcjonalnie: 2 x 50 W (US+UA) w połączeniu z NEARFI 2200/200
