Phoenix Contact 1719228 Terminal PCB 6 mm² Ilość styków 5 zielony 50 szt.

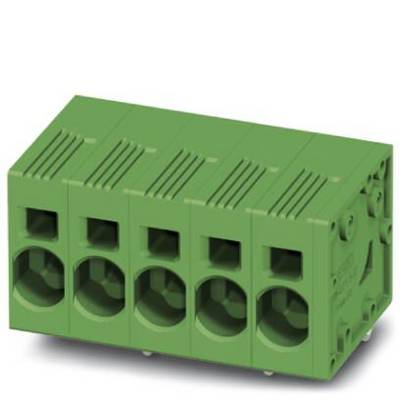

Zielone, pięciokrotnie modularne obudowa złącza z pionowymi otworami do podłączeń elektrycznych.

Zdjęcie poglądowe

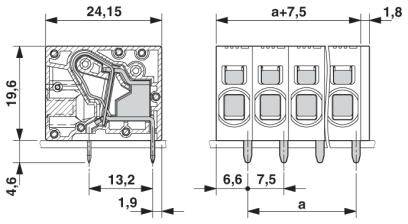

Techniczny rysunek złącza elektrycznego: przedstawia wymiary oraz szczegóły punktów przyłączeniowych i otworów.

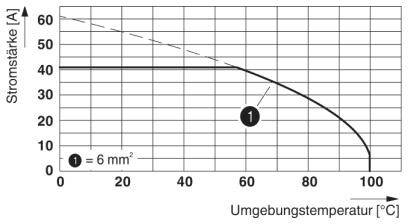

Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C] dla przewodu o przekroju 6 mm². Natężenie prądu maleje wraz ze wzrostem temperatury.

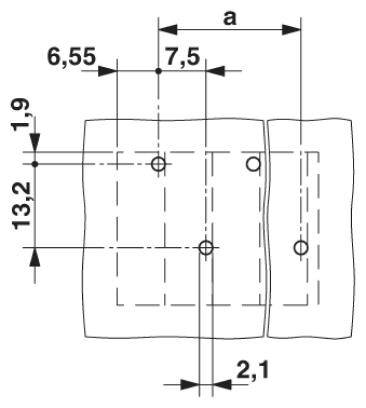

Rysunek techniczny dwóch płyt z otworami. Odległości między otworami: 6,55, 7,5, 13,2, 2,1 oraz 1,9 jednostek, 'a' nieokreślone.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Terminal PCB

Wymiary siatki

7.5 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

zacisk push-in

do PCB

Karta katalogowa (PDF)

Dostawa w pon. 19.10

11 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (18,68 zł / Sztuka)

934,15 zł

1149,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 6 mm² Ilość styków 5

Opis 50 szt.

Dane techniczne

Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 5
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (4 - 8 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 19,6 mm
Długość pinów: 4,6 mm
Wymiary pina 1,7 x 0,8 mm
Znamionowe napięcie udarowe (III/3): 8 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 6 m²

Model katalogowy producenta: SPT 5/ 5-H-7,5-ZB

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Zaciskami sprzężynowymi Pusch-In

Wymiary siatki: 7.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 5

Ilość styków: 5

Maksymalna długość ściągania izolacji: 15 mm

Połączenie komponentów: zacisk push-in
do PCB

Natężenie znamionowe: 41 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 41 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 6 mm²

Maksymalny przekrój przewodu sztywnego: 10 mm²

Minimalna średnica przewodu (system AWG): 24

Maksymalna średnica przewodu (system AWG): 8

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Numer katalogowy producenta: 1719228

Zawartość: 50 szt.

Napięcie znamionowe: 1000 V

Szerokość produktu: 39.3 mm

Wysokość produktu: 24.2 mm

Długość produktu: 24.15 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209304 Phoenix Contact 1719228 Terminal PCB 6 mm² Ilość styków 5 zielony 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209304 Phoenix Contact 1719228 Terminal PCB 6 mm² Ilość styków 5 zielony 50 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Stała komora zacisków otwartych śrubokrętem umożliwia wygodne połączenie przewodów. Pełne dopuszczenie UL 600 V dzięki kompaktowemu wykorkowi zygowemu. Obsługa i połączenie przewodu z jednego kierunku umożliwia integrację z przodu urządzenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
