Name: Phoenix Contact 1832661 Terminal PCB 4 mm² Ilość styków 3 zielony 50 szt.
Brand: Phoenix Contact
SKU: 2209462
Availability: SoldOut

Zielona, trzybiegunowa kostka przyłączeniowa z mocowaniem śrubowym do montażu na płytce drukowanej, odpowiednia do połączeń elektrycznych.

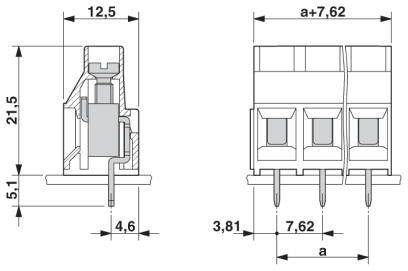

Rysunek techniczny dwubiegunowego złącza wtykowego z wymiarami: wysokość 21,5 mm, szerokość 12,5 mm, punkty przyłączeniowe rozmieszczone w odległości 3,81 mm od siebie.

Rysunek techniczny dwóch prostokątów ułożonych obok siebie z oznaczeniami wymiarów: szerokość '7,62', wysokość '4,6' oraz odległości 'a', '3,81' i '1,3'.

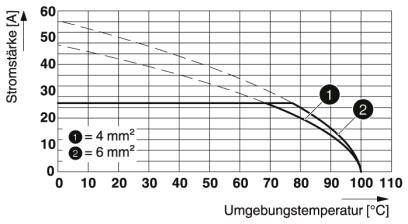

Diagram pokazuje zależność między temperaturą otoczenia a natężeniem prądu. Dwie krzywe: '4 mm²' i '6 mm²', które maleją przy wyższej temperaturze.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Terminal PCB

Wymiary siatki

7.62 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

śrubowe

do PCB

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (8,58 zł / Sztuka)

429,00 zł

348,78 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 4 mm² Ilość styków 3

Opis 50 szt.

Dane techniczne

Gwint śrub m3
Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 3
Wtykanie: Tak
Moment Obrotowy Dokręcenia: 0,5 Nm... 0,6 Nm
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (4 - 8 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 21,5 mm
Długość pinów: 5,1 mm
Wymiary pina 0,9 x 0,9 mm
Znamionowe napięcie udarowe (III/3): 6 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 4 m²

Model katalogowy producenta: MKDS 5/ 3-7,62 SZS

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Osłoną kabla

Wymiary siatki: 7.62 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 3

Ilość styków: 3

Maksymalna długość ściągania izolacji: 8 mm

Połączenie komponentów: śrubowe
do PCB

Natężenie znamionowe: 32 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 32 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 4 mm²

Maksymalny przekrój przewodu sztywnego: 6 mm²

Minimalna średnica przewodu (system AWG): 24

Maksymalna średnica przewodu (system AWG): 10

Materiał styku: stop Cu, cynowany

Materiał obudowy: PA

Kolor: zielony

Numer katalogowy producenta: 1832661

Zawartość: 50 szt.

Napięcie znamionowe: 630 V

Szerokość produktu: 22.86 mm

Wysokość produktu: 26.6 mm

Długość produktu: 12.5 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2209462 Phoenix Contact 1832661 Terminal PCB 4 mm² Ilość styków 3 zielony 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209462 Phoenix Contact 1832661 Terminal PCB 4 mm² Ilość styków 3 zielony 50 szt.

Opis

Zacisk do płytki drukowanej, prąd znamionowy: 32 a, napięcie znamionowe: 630 V, raster: 7,62 mm, ilość biegunów: 3, rodzaj połączenia: Śrubowe z osłoną kabla, montaż: Lutowanie falowe, kierunek podłączenia przewodu/płytki: 0°, kolor: Zielony. Artykuł można łączyć szeregowo z różnymi cyframi!

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
