Phoenix Contact 1862039 Terminal PCB 1.5 mm² Ilość styków 12 zielony 80 szt.

Zielona elektryczna listwa przyłączeniowa z ośmioma złączami i pomarańczowymi przyciskami, przeznaczona do użytku w urządzeniach elektronicznych.

Zdjęcie poglądowe

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia dla przewodu 1,5 mm²: maksymalnie 24A przy 0°C, spadek do 10A przy 100°C.

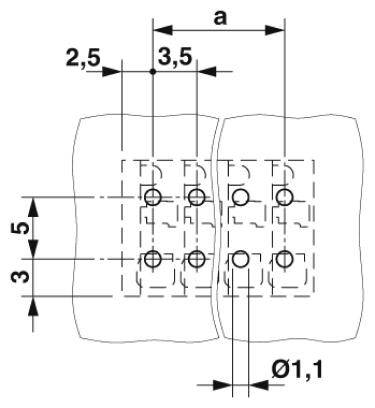

Rysunek techniczny wzoru otworów z wymiarami: otwór okrągły Ø1,1; rozstaw poziomy 3,5; rozstaw pionowy 2,5; układ kwadratowy.

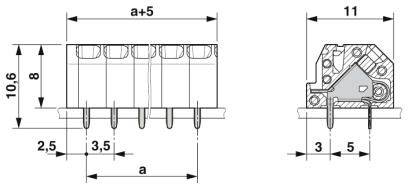

Rysunek techniczny złącza pięciopinowego. Po lewej: widok z przodu z wymiarami szerokości. Po prawej: widok z boku z wymiarami wysokości i głębokości.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Terminal PCB

Wymiary siatki

3.5 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

zacisk push-in

do PCB

Karta katalogowa (PDF)

Dostawa w pon. 19.10

3 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 80 szt.)

Sztuki

Suma (11,27 zł / Sztuka)

901,63 zł

1109,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 3 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1.5 mm² Ilość styków 12

Opis 80 szt.

Dane techniczne

Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 12
Wykończenie powierzchni: Topiona pompa, cynowana zanurzeniowo
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (2 - 4 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 8 mm
Długość pinów: 2,6 mm
Wymiary pina 0,75 x 0,3 mm
Znamionowe napięcie udarowe (III/3): 2,5 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 1.5 m²

Model katalogowy producenta: SPTAF 1/12-3,5-IL

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Zaciskami sprzężynowymi Pusch-In

Wymiary siatki: 3.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 12

Ilość styków: 12

Maksymalna długość ściągania izolacji: 8 mm

Połączenie komponentów: zacisk push-in
do PCB

Natężenie znamionowe: 16 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 16 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 24

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Materiał obudowy: PA

Kolor: zielony

Numer katalogowy producenta: 1862039

Zawartość: 80 szt.

Napięcie znamionowe: 160 V

Szerokość produktu: 43.5 mm

Wysokość produktu: 10.6 mm

Długość produktu: 11 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209493 Phoenix Contact 1862039 Terminal PCB 1.5 mm² Ilość styków 12 zielony 80 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209493 Phoenix Contact 1862039 Terminal PCB 1.5 mm² Ilość styków 12 zielony 80 szt.

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Niewielki rozmiar elementów do zastosowań w miejscach o krytycznym znaczeniu. Szybkie i wygodne testowanie dzięki zintegrowanej możliwości kontroli.
