Phoenix Contact 1862042 Terminal PCB 1.5 mm² Ilość styków 2 zielony 195 szt. sztuka

Zielona złączka wtykowa z siedmioma żółtymi dźwigniami, przeznaczona do płytek drukowanych. Służy do bezpiecznego łączenia przewodów elektrycznych.

Zdjęcie poglądowe

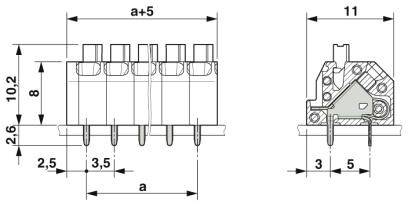

Rysunek techniczny elektrycznego złącza wtykowego z wymiarami. Po lewej stronie widok z boku, u góry widok z góry. Wymiary w milimetrach.

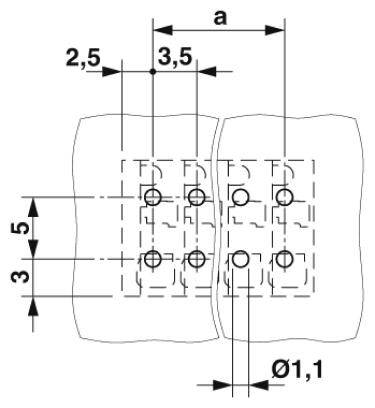

Rysunek techniczny dwóch elementów z siatką otworów. Rozstaw: poziomy 3,5 mm, pionowy 2,5 mm. Średnica otworów 1,1 mm.

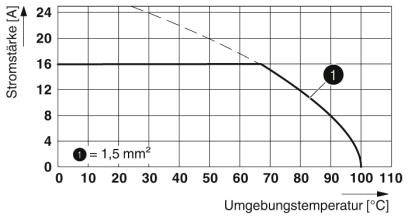

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia dla przewodu o przekroju 1,5 mm². Natężenie prądu spada wraz ze wzrostem temperatury.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Terminal PCB

Wymiary siatki

3.5 mm

Ilość styków

Połączenie komponentów

zacisk push-in

do PCB

Karta katalogowa (PDF)

Dostawa w pon. 19.10

86 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 195 szt.)

Sztuki

Suma (2,04 zł / Sztuka)

397,56 zł

489,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1.5 mm² Ilość styków 2

Opis 195 szt.

Dane techniczne

Rodzaj Montażu: Lutowanie Falowe
Liczba złączy: 2
Wykończenie powierzchni: Topiona pompa, cynowana zanurzeniowo
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (2 - 4 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 10,2 mm
Długość pinów: 2,6 mm
Wymiary pina 0,75 x 0,3 mm
Znamionowe napięcie udarowe (III/3): 2,5 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 1.5 m²

Opakowanie: sztuka

Model katalogowy producenta: SPTAF 1/ 2-3,5-EL

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Zaciskami sprzężynowymi Pusch-In

Wymiary siatki: 3.5 mm

Ilość rzędów: 1

Ilość styków: 2

Maksymalna długość ściągania izolacji: 8 mm

Połączenie komponentów: zacisk push-in
do PCB

Natężenie znamionowe: 16 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 16 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 24

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Materiał obudowy: PA

Kolor: zielony

Numer katalogowy producenta: 1862042

Zawartość: 195 szt.

Napięcie znamionowe: 160 V

Szerokość produktu: 8.5 mm

Wysokość produktu: 12.8 mm

Długość produktu: 11 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209494 Phoenix Contact 1862042 Terminal PCB 1.5 mm² Ilość styków 2 zielony 195 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209494 Phoenix Contact 1862042 Terminal PCB 1.5 mm² Ilość styków 2 zielony 195 szt. sztuka

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Przycisk obsługiwany palcem dla wysokiego komfortu obsługi. Niewielki rozmiar elementów do zastosowań w miejscach o krytycznym znaczeniu. Szybkie i wygodne testowanie dzięki zintegrowanej możliwości kontroli.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
