Phoenix Contact 1984743 Terminal PCB 1.5 mm² Ilość styków 15 zielony 50 szt.

Zielony blok zaciskowy z wieloma przyłączami, możliwy do sztaplowania, do mocowania przewodów elektrycznych na płytce drukowanej.

Zdjęcie poglądowe

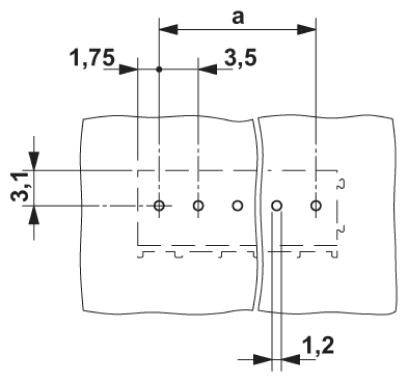

Rysunek techniczny przedstawia odległości między otworami w milimetrach na dwóch połączonych powierzchniach: 1,75, 3,1, 1,2 oraz 3,5.

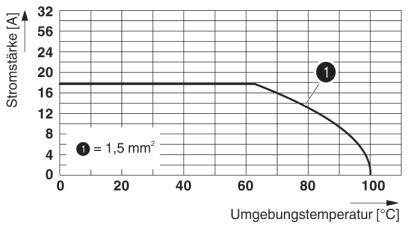

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia dla przewodu o przekroju 1,5 mm². Natężenie prądu spada poniżej 80°C i zmniejsza się do 16 A przy 100°C.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Terminal PCB

Wymiary siatki

3.5 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

śrubowe

do PCB

Karta katalogowa (PDF)

Dostawa w wt. 17.11

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (11,20 zł / Sztuka)

560,16 zł

689,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1.5 mm² Ilość styków 15

Opis 50 szt.

Dane techniczne

Gwint: M2
Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 15
Wtykowe: Nie
Moment Obrotowy Dokręcenia: 0,22 Nm... 0,25 Nm
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (3 - 12 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 9,15 mm
Długość pinów: 4,5 mm
Wymiary pina: Ø 0,9 mm
Znamionowe napięcie udarowe (III/3): 2,5 kV
Przekrój nominalny: 1.5 m²

Model katalogowy producenta: PT 1,5/15-3,5-H

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z siatką drucianą

Wymiary siatki: 3.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 15

Ilość styków: 15

Maksymalna długość ściągania izolacji: 5 mm

Połączenie komponentów: śrubowe
do PCB

Natężenie znamionowe: 17.5 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 17.5 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 26

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Numer katalogowy producenta: 1984743

Zawartość: 50 szt.

Napięcie znamionowe: 200 V

Szerokość produktu: 52.5 mm

Wysokość produktu: 13.65 mm

Długość produktu: 7.55 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209568 Phoenix Contact 1984743 Terminal PCB 1.5 mm² Ilość styków 15 zielony 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209568 Phoenix Contact 1984743 Terminal PCB 1.5 mm² Ilość styków 15 zielony 50 szt.

Opis

Znana zasada połączenia umożliwia wykorzystanie w wielu zastosowaniach na całym świecie. Nieznaczne nagrzewanie dzięki najwyższej sile kontaktowej. Duże możliwości zaciskania dzięki prostokątnej przestrzeni do zaciskania. Umożliwia podłączenie dwóch przewodów. Zatrzask z boku pozwala na indywidualne zestawienie różnych liczb biegunów.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
