Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Skrzynka przyłączeniowa generatora

Elektryczny rozdzielnik elektryczny z trzema wyłącznikami mocy i okablowaniem, w przezroczystej obudowie.

Diagram pokazuje podłączenia elektryczne: Po lewej stronie 'IN+' i po prawej 'IN-'. Rozróżnia biegun dodatni i ujemny dla połączeń.

Szary-czarny elektryczny rozdzielnik z wieloma przyłączami i dwoma elementami przełączającymi. Odpowiedni do zastosowań przemysłowych.

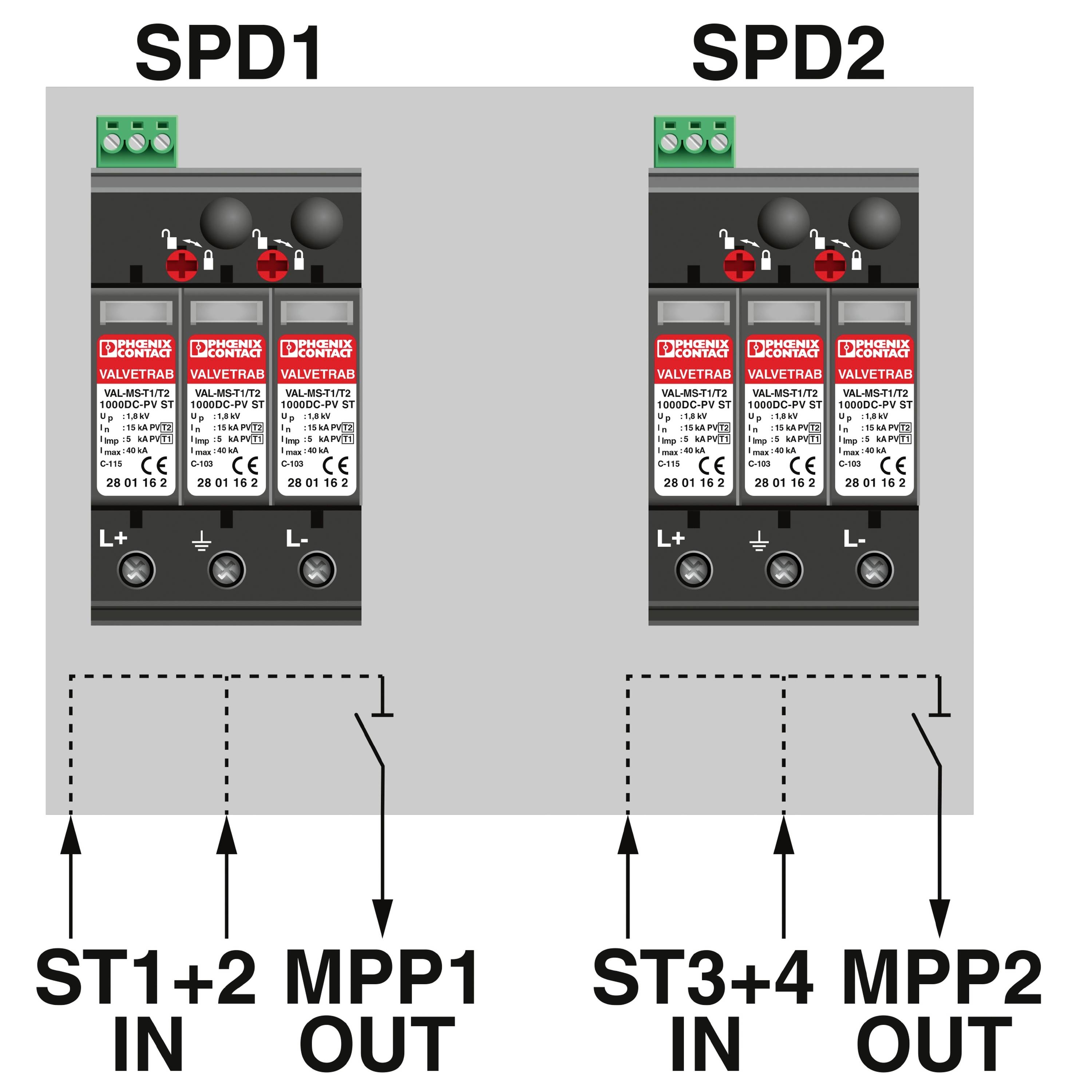

Oto diagram schematu elektronicznego z dwoma modułami SPD (SPD1 i SPD2), przedstawiający połączenia do ST1+2, MPP1, ST3+4 oraz MPP2.

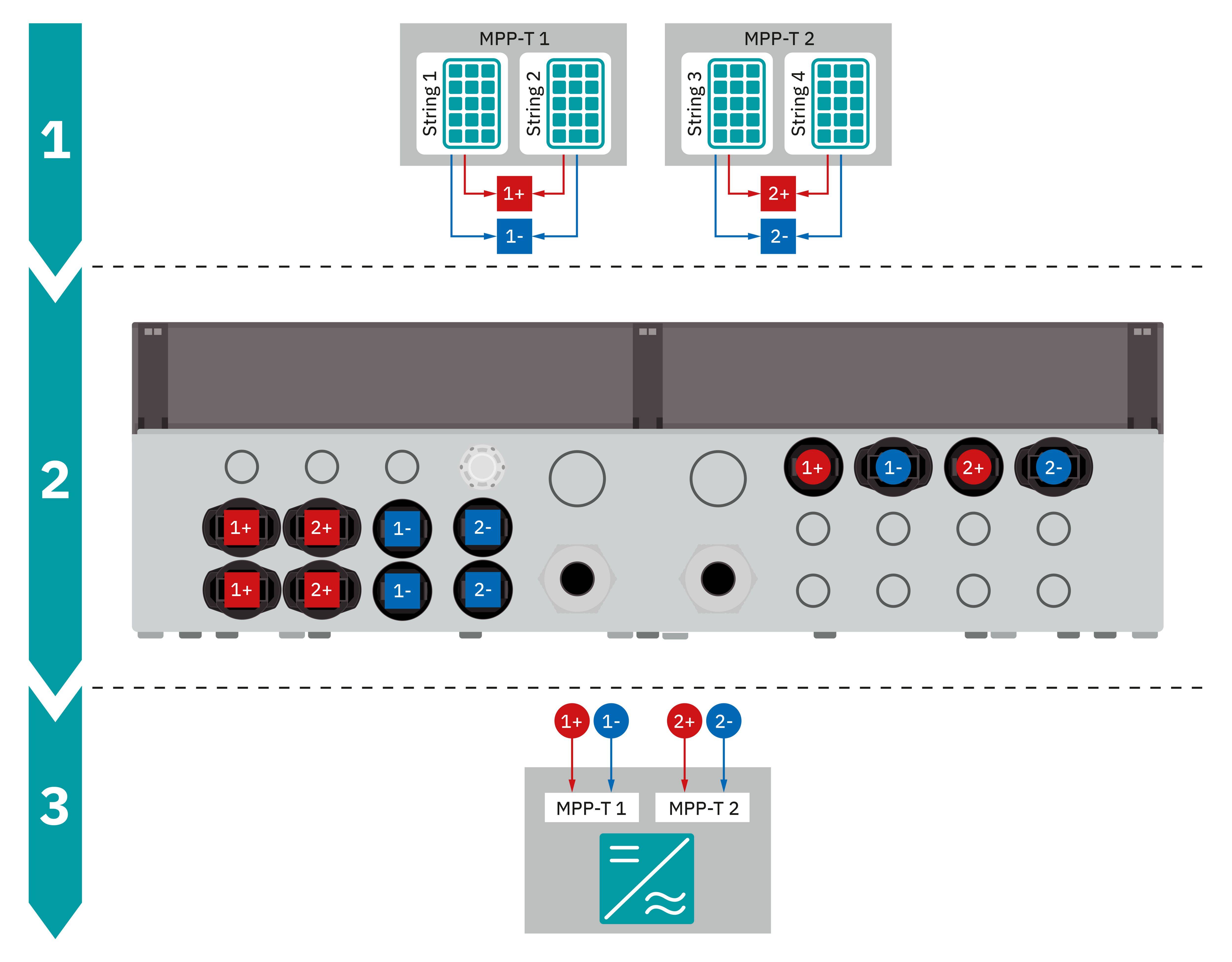

'Schemat falownika z dwoma śledzącymi punktami mocy maksymalnej (MPP). Na górze dwa ciągi modułów solarnych, pośrodku falownik, na dole przyłącza.'

Grafika symbolu uziemienia z żółto-zielono-prążkowanym oznaczeniem, z dwoma srebrnymi kołami pośrodku, przedstawiająca złącze uziemiające.

Ilustracja elementu zabezpieczającego z zielono-żółtym wzorem pasków i kilkoma szarymi częściami, w tym symbolem uziemienia.

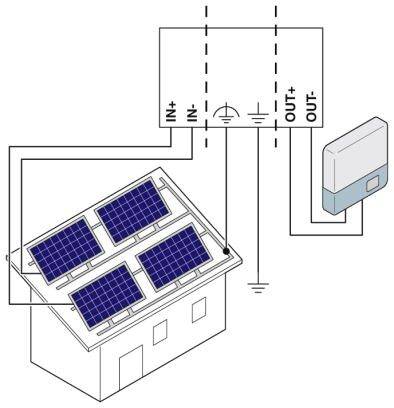

Schemat instalacji solarnej: Dach domu z panelami słonecznymi połączony z inwerterem. Przepływ energii od paneli do źródła prądu.

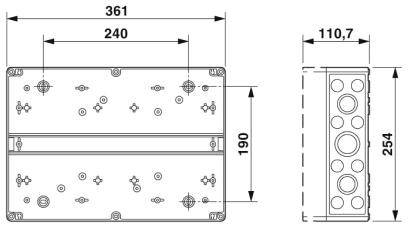

Rysunek techniczny prostokątnej płyty metalowej z otworami, wymiary: 361x190 mm, widok z boku pokazuje wysokość 254 mm.

'OUT+' przedstawia złącze posiadające stały pierścień i strzałki określające kierunek przepływu. 'OUT-' pokazuje złącze bez dodatkowych szczegółów.

Schemat elektryczny z trzema równoległymi przewodami, każdy zawierający bezpiecznik i diodę, połączony z przełącznikiem FM przy 12 i 14.

1/11

Zdjęcie poglądowe

Karta katalogowa (PDF)

3 Sztuki

Liczba

Sztuki

Suma (2064,23 zł / Sztuka)

zł

2539,00 zł

z VAT (klient indywidualny)

tylko 292,67 zł

Dostępnych jest tylko 3 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

Skrzynka przyłączeniowa generatora

Szybka instalacja i uruchomienie
Zgodny z normami montaż rozdzielnic dzięki zastosowaniu normy DIN EN 61439
Doradztwo zorientowane na zastosowania
Duży wybór skrzynek przyłączeniowych generatorów w magazynie

Dane techniczne

Stopień ochrony: IP65
Zakres temperatury otoczenia: od -20 °C do +50 °C
Materiał poszycia/drzwi: poliwęglan (przezroczysty)
Liczba wejść ciągów: 2 (na tracker MPP)
Prąd na ciąg: 16 A.
Liczba wyjść: 1 (na tracker MPP)
Liczba obsługiwanych trackerów MPP: 2
Typ wpustu kablowego: SUNCLIX
Przekrój kabla dla wejścia string: 2,5 mm² - 6 mm²
Wyjście przekroju kabla: 2,5 mm² - 6 mm²
Zdolność przełączania: 32 A (1000 V / na tracker MPP)

Rodzaj produktu: Skrzynka przyłączeniowa generatora

Wymiary: (S x W x G) 361 x 254 x 111 mm

Waga: 4.8020 kg

Zawartość: 1 szt.

Szerokość produktu: 361 mm

Wysokość produktu: 254 mm

Głębokość produktu: 111 mm

Napięcie systemowe: 1000 V

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Skrzynka przyłączeniowa generatora

Numer produktu2209753

Szybka dostawa w pon. 25.05

3 sztukaConrad Electronic

Ten produkt

Sztuki

Min.: 1

Vielfache: 1

2064,23 zł^*

Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Skrzynka przyłączeniowa generatora

Numer produktu2140993

Szybka dostawa w pon. 25.05

15 sztukaConrad Electronic

Sztuki

Min.: 1

Vielfache: 1

934,15 zł^*

Phoenix Contact 2404299 SOL-SC-1ST-0-DC-2MPPT-1001 Skrzynka przyłączeniowa generatora

Numer produktu2141018

Szybka dostawa w pon. 25.05

8 sztukaConrad Electronic

Sztuki

Min.: 1

Vielfache: 1

1169,92 zł^*

Phoenix Contact 1016812 SOL-SC-2ST-0-DC-2MPPT-1000SE Skrzynka przyłączeniowa generatora

Numer produktu2208954

Szybka dostawa w pon. 25.05

10 sztukaConrad Electronic

Sztuki

Min.: 1

Vielfache: 1

893,50 zł^*

Phoenix Contact 1016813 SOL-SC-2ST-0-DC-2MPPT-1001SE Skrzynka przyłączeniowa generatora

Numer produktu2208955

Dostawa w wt. 2.06

Conrad Electronic

Sztuki

Min.: 1

Vielfache: 1

1519,51 zł^*

Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE Skrzynka przyłączeniowa generatora

Numer produktu2209017

Dostawa w pon. 15.06

Conrad Electronic

Sztuki

Min.: 1

Vielfache: 1

2291,87 zł^*

Phoenix Contact 1053613 SOL-SC-2ST-0-DC-3MPPT-1000SE Skrzynka przyłączeniowa generatora

Numer produktu2209054

Dostępne wkrótce

Conrad Electronic

Sztuki

Min.: 1

Vielfache: 1

1665,85 zł^*

Phoenix Contact 1055626 SOL-SC-2ST-0-DC-1MPPT-2000 Skrzynka przyłączeniowa generatora

Numer produktu2209071

Szybka dostawa w pon. 25.05

3 sztukaConrad Electronic

Sztuki

Min.: 1

Vielfache: 1

673,98 zł^*

Phoenix Contact 1055628 SOL-SC-2ST-0-DC-2MPPT-2000SE Skrzynka przyłączeniowa generatora

Numer produktu2209072

Szybka dostawa w pon. 25.05

2 sztukaConrad Electronic

Sztuki

Min.: 1

Vielfache: 1

877,24 zł^*

Phoenix Contact 1064363 SOL-SC-3ST-0-DC-1MPPT-1001EQ Skrzynka przyłączeniowa generatora

Numer produktu2209083

Dostawa w pon. 15.06

Conrad Electronic

Sztuki

Min.: 1

Vielfache: 1

1283,74 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Skrzynka przyłączeniowa generatora

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Skrzynka przyłączeniowa generatora

Opis

Aby zapewnić optymalną ochronę systemów fotowoltaicznych przed uderzeniami piorunów i przepięciami, konieczne jest stosowanie skrzynek przyłączeniowych generatorów. Gotowe do montażu i natychmiastowego podłączenia skrzynki przyłączeniowe generatora to niezawodne rozwiązanie systemowe, które chroni falownik bezpośrednio przed wejściem napięcia stałego lub przemiennego. W tym procesie sprzężenia przepięciowe są bezpośrednio przekierowywane do potencjału ziemi.

Opis tego produktu został przetłumaczony automatycznie.
