Phoenix Contact 2904608 Zasilacz na szynę DIN 12 V 15 A 180 W Opis 1 szt.

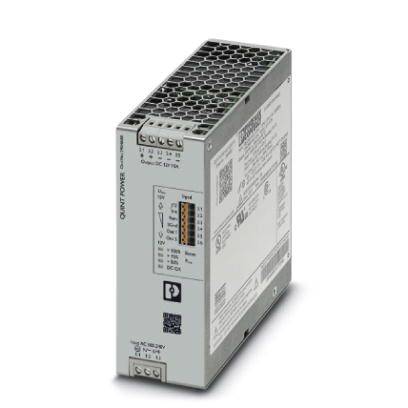

Szary zasilacz elektryczny z wydrukowanymi specyfikacjami technicznymi. Widoczne są informacje o producencie.

Zdjęcie poglądowe

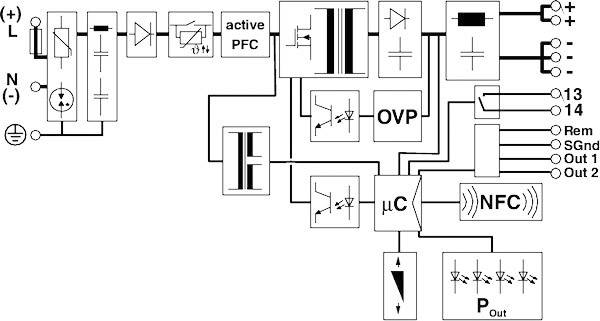

Schemat elektryczny przedstawia zasilacz z korekcją współczynnika mocy (PFC), zabezpieczeniem przed przepięciem (OVP), mikrokontrolerem i interfejsem NFC. Złącza: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

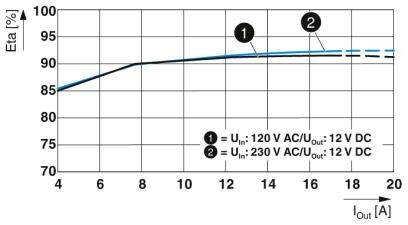

Diagram przedstawia sprawność (Eta) w procentach w zależności od prądu wyjściowego (I_out) w amperach. Dwie krzywe: 1) U_in=120 V AC, 2) U_in=230 V AC przy U_out=12 V DC. Trend rosnący.

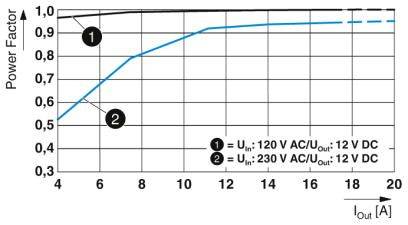

Diagram przedstawia współczynnik mocy (0,5 do 0,9) w odniesieniu do prądu wyjściowego I_out (4 do 20 A). Dwie linie: 1) U_in=120 V AC, 2) U_in=230 V AC.

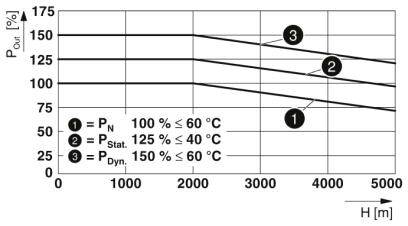

Diagram przedstawia 'PQm' w procentach w odniesieniu do wysokości w metrach. Linie reprezentują P_N, P_Stat., P_Dyn. z wartościami i warunkami temperatury.

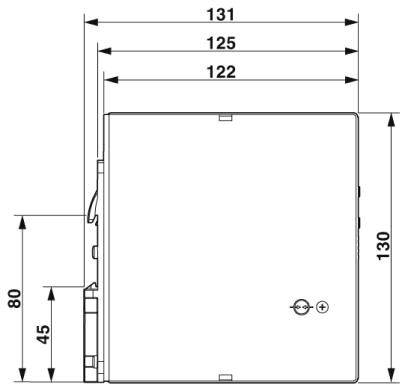

Rysunek techniczny prostokątnego pudełka z wymiarami: szerokość 131 mm, 125 mm, 122 mm z przodu; wysokość 130 mm i 80 mm.

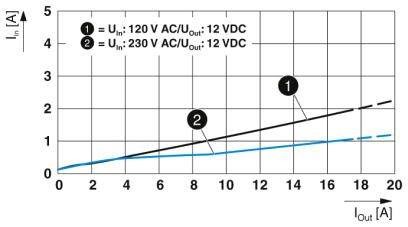

Diagram przedstawia charakterystykę prądową z dwoma krzywymi: 'Uin=120 V AC/Uout=12 VDC' (rosnąca) oraz 'Uin=230 V AC/Uout=12 VDC' (bardziej płaska). Oś X: Iout [A], oś Y: Iin [A].

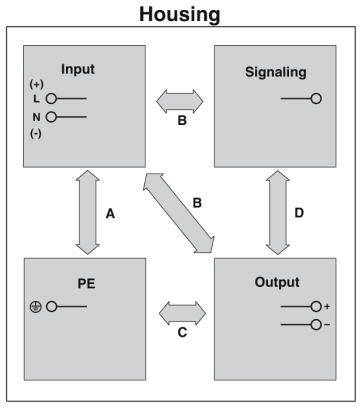

Diagram blokowy z czterema polami w 'Housing': 'Input', 'Signaling', 'Output', 'PE'. Strzałki oznaczają połączenia A, B, C, D.

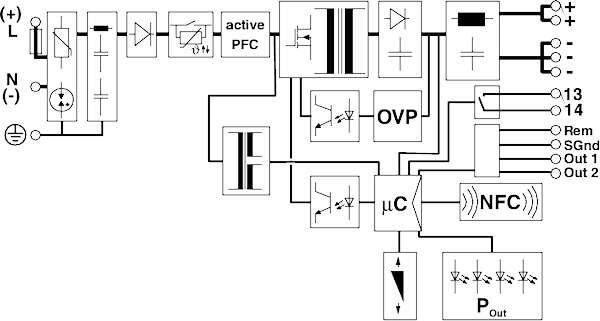

Diagram zasilania: Schematy obwodów przedstawiają przepływ energii przez aktywny korektor współczynnika mocy (PFC), zabezpieczenie przed przepięciem (OVP), mikroprocesor (µC) i technologię Near Field Communication (NFC) do różnych wyjść.

1/9

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 20.10

Liczba

Sztuki

Suma (1178,05 zł / Sztuka)

1178,05 zł

1449,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wytrzymałość napięciowa 300 V/AC 60 s.
Końcówka odizolowanego przewodu: 6.5 mm
POBÓR PRĄDU: 2.4 A (100 V/AC), 1.9 A (120 V/AC), 1.1 A (230 V/AC), 1.1 A (240 V/AC)
Nominalny pobór mocy 221 VA

Napięcie wejściowe (nominalne): 100-240 V/AC

Rodzaj produktu: Zasilacz na szynę DIN

Minimalne napięcie wejściowe: 100 V/AC

Napięcie wyjściowe: 12 V/DC

Napięcie wejściowe: 100 V/AC - 240 V/AC

Maksymalne napięcie wejściowe: 240 V/AC

Maksymalne natężenie wyjściowe: 15 A

Prąd wyjściowy (maks.) - zaokrąglony: 15 A

: 180 W

Rodzaj wyjścia zasilacza: regulowane

Ilość faz: 1

Maksymalne napięcie wyjściowe: 12 V

Połączenie komponentów: śrubowe

Wymiary: (D x S x W) 125 x 50 x 130 mm

Waga: 1 kg

Maksymalne napięcie wyjściowe: 12 V/DC

Minimalne napięcie wyjściowe: 12 V

Temperatura pracy (maks.): +70 °C

Minimalna temperatura pracy: +60 °C

Minimalna temperatura robocza: -25 °C

Numer katalogowy producenta: 2904608

Zawartość: 1 szt.

Średni czas bezawaryjnej pracy (MTBF): 1196000 h

Specyfikacje zasilacza: regulowane napięcie wyjściowe
stabilizacja

Szerokość produktu: 50 mm

Wysokość produktu: 130 mm

Długość produktu: 125 mm

: IP20

Maksymalna temperatura: +85 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: QUINT4-PS/1AC/12DC/15

Sprawność: 92 %

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Moc

Połączenie komponentów

Maksymalne napięcie wejściowe

Maksymalne napięcie wyjściowe

Napięcie wyjściowe

Rodzaj wyjścia zasilacza

Napięcie wejściowe (nominalne)

Prąd wyjściowy (maks.) - zaokrąglony

Minimalne napięcie wejściowe

Phoenix Contact 2904608 Zasilacz na szynę DIN 12 V 15 A 180 W Opis 1 szt.

Numer produktu2141010

Ten produkt

180 W

śrubowe

240 V/AC

12 V

12 V/DC

regulowane

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904605 Zasilacz na szynę DIN 12 V/DC 2.5 A 30 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2140951

30 W

zacisk push-in

240 V/AC

12 V/DC

regulowane

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 Zasilacz na szynę DIN 24 V 2.5 A 60 W Opis 1 szt.

Numer produktu2140988

60 W

śrubowe

240 V/AC

24 V

24 V/DC

regulowane

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 Zasilacz na szynę DIN Zużycie (StandBy) 0.3 W 48 V 1.25 A 60 W Opis 1 szt.

Numer produktu2140996

60 W

śrubowe

264 V/AC

48 V

48 V/DC

stałe

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 Zasilacz na szynę DIN Zużycie (StandBy) 0.3 W 24 V 3.75 A 90 W Opis 1 szt.

Numer produktu2141009

90 W

śrubowe

575 V/AC

24 V

24 V/DC

stałe

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904610 Zasilacz na szynę DIN 5 A 240 W Opis 1 szt.

Numer produktu2141011

240 W

śrubowe

240 V/AC

48 V/DC

regulowane

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 Zasilacz na szynę DIN 24 V 1.3 A 30 W Opis 1 szt.

Numer produktu2141025

30 W

śrubowe

240 V/AC

24 V

24 V/DC

regulowane

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 Zasilacz na szynę DIN 12 V/DC 7.5 A 90 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2141026

90 W

zacisk push-in

240 V/AC

12 V/DC

regulowane

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 Zasilacz na szynę DIN 5 A 240 W Opis 1 szt.

Numer produktu2141033

240 W

zacisk push-in

240 V/AC

48 V/DC

regulowane

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 Zasilacz na szynę DIN 24 V 3.8 A 90 W Opis 1 szt.

Numer produktu2141035

90 W

śrubowe

240 V/AC

24 V

24 V/DC

regulowane

100-240 V/AC

3.8 A

100 V/AC

Do pobrania

Karta katalogowa

Karta katalogowa 2141010 Phoenix Contact 2904608 Zasilacz na szynę DIN 12 V 15 A 180 W Opis 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2141010 Phoenix Contact 2904608 Zasilacz na szynę DIN 12 V 15 A 180 W Opis 1 szt.

Opis

Dzięki funkcji prewencyjnej kontroli urządzenie alarmuje o stanach krytycznych przed wystąpieniem błędów. - przez NFC regulowane progi zgłaszania i charakterystyka zmaksymalizowanej dostępność instalacji Rezerwa mocy do łatwego rozszerzenia instalacji dzięki statycznemu Boost o stałej wydajności do 125% i uruchamianie obciążeń o dużych obciążeniach dzięki dynamicznemu Boost z prędkością do 200% dla 5 s. wysoka odporność na zakłócenia dzięki zintegrowanemu iskiernikowi gazowemu i podtrzymaniu ponad 20 milisekund czasu na awarie sieci. Wytrzymała konstrukcja dzięki metalowej obudowie i szerokim zakresem temperatur od - 40°C do + 70°C. Szerokie zastosowanie dzięki wejściu szerokopasmowemu oraz międzynarodowemu pakietowi certyfikatów.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
