Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Wyłącznik automatyczny 1 NO 1 szt.

Szare, prostokątne urządzenie elektryczne z zaciskami przyłączeniowymi szeregowymi oraz zakresem natężenia prądu 1-10 A na przedniej powierzchni.

Zdjęcie poglądowe

Urządzenie elektroniczne z czterema zielonymi diodami po lewej stronie oraz ponumerowanymi złączami po prawej stronie. Oznaczone napisami 'OUT+' i 'CBMC'.

Elektroniczny wyłącznik ochronny z wyświetlaczami LED dla różnych kanałów. O szerokości 36 mm.

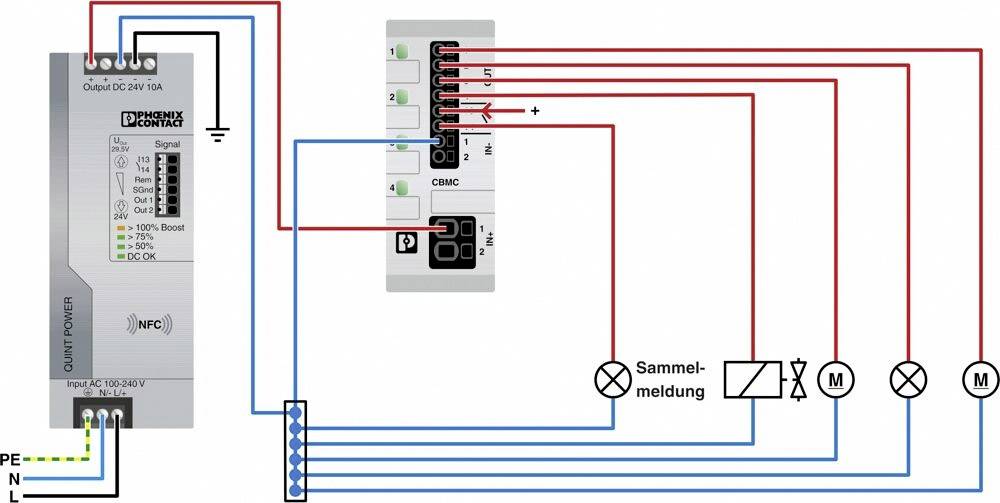

'Schemat połączenia zasilacza z rozdzielaczem. Przedstawia okablowanie dla sygnalizatorów i silników. Oznaczenia: PE, N, L.'

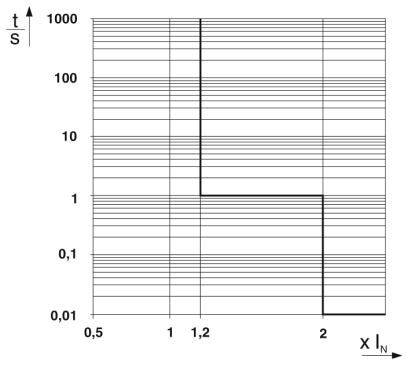

Logarytmiczne przedstawienie graficzne z osią X: X In i osią Y: t/S. Pokazuje przebieg schodkowy z krokami przy 1, 2 i 2.

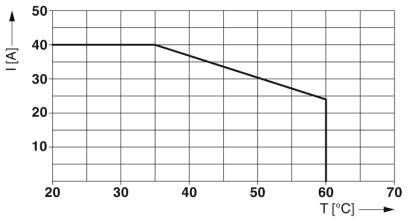

Diagram przedstawia natężenie prądu (I) w amperach na osi Y oraz temperaturę (T) w stopniach Celsjusza na osi X. Natężenie prądu spada z 40 A przy 40°C do 20 A przy 60°C.

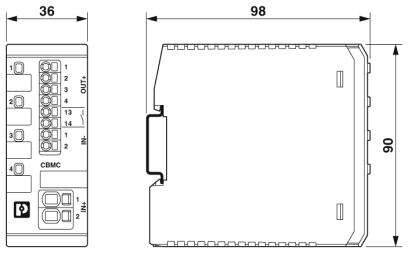

Rysunek techniczny modułu elektrycznego z wymiarami: 36 mm szerokości, 90 mm wysokości, 98 mm głębokości. Przedstawia złącza i porty sieciowe.

1/7

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Rodzaj styku

1 NO

Kolor

szary błyszczący

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (519,51 zł / Sztuka)

519,51 zł

639,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 30 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: Maks. 40 a DC (IN+)
Element Fail-Safe: 15 a DC (na kanał wyjściowy)
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 33 ma
Strata mocy: typ. 0,8 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Obniżenie temperatury: 24 a DC (przy 60°C)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 2,5 mm²
Przekrój przewodu AWG 24... 12
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,25 m² 1,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,25 mm² 2,5 mm²
NAPIĘCIE ROBOCZE DC: 0 V DC... 30 V DC
Prąd roboczy DC 100 ma DC

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Rodzaj styku: 1 NO

Kolor: szary błyszczący

Minimalna temperatura: +60 °C

Maksymalna temperatura: -25 °C

: IP20

Długość produktu: 98 mm

Szerokość produktu: 36 mm

Wysokość produktu: 90 mm

Zawartość: 1 szt.

Model katalogowy producenta: CBMC E4 24DC/1-10A NO

Wymiary: (D x S x W) 98 x 36 x 90 mm

Napięcie wejściowe: 24 V/DC

Waga: 0.14

: 40 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Wyłącznik automatyczny 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Wyłącznik automatyczny 1 NO 1 szt.

Opis

Regulacja obwodów bez użycia narzędzi za pomocą jednego przycisku. Natychmiastowa rejestracja stanu pracy za pomocą diod LED stanu w kolorach sygnalizacji świetlnej.
