Phoenix Contact 2909575 Zasilacz na szynę DIN 24 V 1.3 A 30 W Opis 1 szt.

Szary, prostokątny moduł elektryczny z detalami dotyczącymi napięcia i sygnałów na przedniej stronie, stosowany do regulacji prądu w zastosowaniach przemysłowych.

Zdjęcie poglądowe

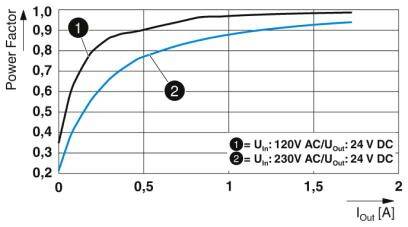

Diagram przedstawia współczynnik mocy w zależności od prądu wyjściowego. Dwie krzywe, dla 120V AC i 230V AC, wykazują wzrost bliski 1 przy 2A.

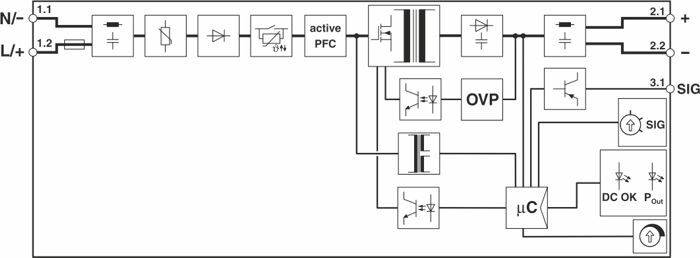

Schemat elektryczny urządzenia elektronicznego z elementami takimi jak prostownik, aktywna korekcja współczynnika mocy (PFC), zabezpieczenie przed przepięciem (OVP) i mikrokontroler. Połączenia do DC OK i SIG.

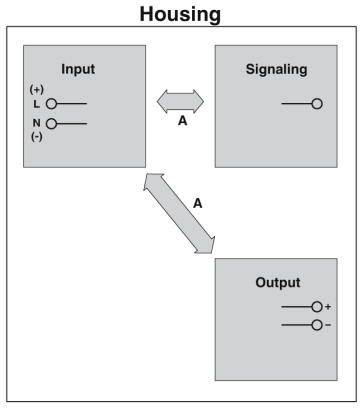

Diagram przedstawia obwody: Wejście, Sygnalizacja, Wyjście w obudowie. Wejście: '+' 'L', 'N', '-'. Wyjście: 'O' '+' '-'. Strzałki wskazują A od wejścia do sygnalizacji i wyjścia.

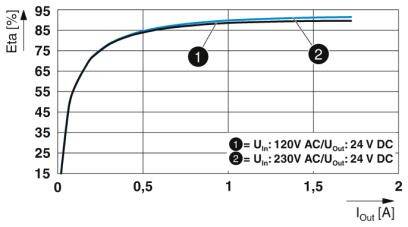

Diagram przedstawia krzywą sprawności zasilacza przy różnych napięciach wejściowych i wyjściowych. Sprawność wzrasta wraz ze wzrostem natężenia prądu.

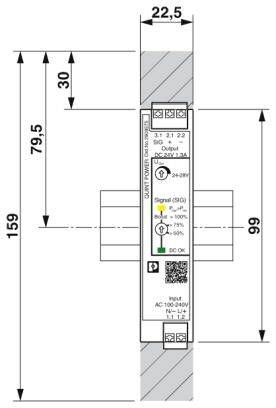

Rysunek urządzenia do montażu na szynie DIN o wymiarach 159 mm x 22,5 mm. Posiada złącza dla sygnału, prądu stałego oraz wejścia prądu przemiennego.

'Diagram przedstawia natężenie prądu [A] w zależności od Iout [A]: 1) 120V AC/24V DC (linia rosnąca), 2) 230V AC/24V DC (linia bardziej stroma).'

1/7

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 14.10

Liczba

Sztuki

Suma (243,09 zł / Sztuka)

283,74 zł

-14 %

243,09 zł

299,00 zł

z VAT (klient indywidualny)

tylko 40,64 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wytrzymałość napięciowa 300 V/AC 30 s.
Długość zdejmowania izolacji: 10 mm
POBÓR PRĄDU: 0.46 A (100 V/AC), 0.37 A (120 V/AC), 0.2 A (230 V/AC), 0.2 A (240 V/AC)
Nominalny pobór mocy 37 VA

Specyfikacja: Montaż na szynie DIN

Napięcie wejściowe (nominalne): 100 - 240 V/AC

Rodzaj produktu: Zasilacz na szynę DIN

Minimalne napięcie wejściowe: 100 V/AC

Napięcie wyjściowe: 24 V/DC

Napięcie wejściowe: 100 V/AC - 240 V/AC

Maksymalne napięcie wejściowe: 240 V/AC

Maksymalne natężenie wyjściowe: 1.3 A

Prąd wyjściowy (maks.) - zaokrąglony: 1.3 A

: 30 W

Rodzaj wyjścia zasilacza: regulowane

Ilość faz: 1

Maksymalne napięcie wyjściowe: 24 V

Połączenie komponentów: zacisk push-in

Wymiary: (D x S x W) 90 x 22.5 x 106 mm

Waga: 0.188 kg

Maksymalne napięcie wyjściowe: 24 V/DC

Minimalne napięcie wyjściowe: 24 V

Temperatura pracy (maks.): +70 °C

Minimalna temperatura pracy: +60 °C

Minimalna temperatura robocza: -25 °C

Numer katalogowy producenta: 2909575

Zawartość: 1 szt.

Średni czas bezawaryjnej pracy (MTBF): 1904000 h

Specyfikacje zasilacza: stabilizacja

Szerokość produktu: 22.5 mm

Wysokość produktu: 106 mm

Długość produktu: 90 mm

: IP20

Maksymalna temperatura: +85 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: QUINT4-PS/1AC/24DC/1.3/PT

Sprawność: 90.7 %

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Moc

Połączenie komponentów

Maksymalne napięcie wejściowe

Maksymalne napięcie wyjściowe

Napięcie wyjściowe

Rodzaj wyjścia zasilacza

Napięcie wejściowe (nominalne)

Prąd wyjściowy (maks.) - zaokrąglony

Minimalne napięcie wejściowe

Phoenix Contact 2904605 Zasilacz na szynę DIN 12 V/DC 2.5 A 30 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2140951

30 W

zacisk push-in

240 V/AC

12 V/DC

regulowane

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 Zasilacz na szynę DIN 24 V 2.5 A 60 W Opis 1 szt.

Numer produktu2140988

60 W

śrubowe

240 V/AC

24 V

24 V/DC

regulowane

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 Zasilacz na szynę DIN Zużycie (StandBy) 0.3 W 48 V 1.25 A 60 W Opis 1 szt.

Numer produktu2140996

60 W

śrubowe

264 V/AC

48 V

48 V/DC

stałe

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 Zasilacz na szynę DIN Zużycie (StandBy) 0.3 W 24 V 3.75 A 90 W Opis 1 szt.

Numer produktu2141009

90 W

śrubowe

575 V/AC

24 V

24 V/DC

stałe

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 Zasilacz na szynę DIN 12 V 15 A 180 W Opis 1 szt.

Numer produktu2141010

180 W

śrubowe

240 V/AC

12 V

12 V/DC

regulowane

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 Zasilacz na szynę DIN 5 A 240 W Opis 1 szt.

Numer produktu2141011

240 W

śrubowe

240 V/AC

48 V/DC

regulowane

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 Zasilacz na szynę DIN 24 V 1.3 A 30 W Opis 1 szt.

Numer produktu2141025

30 W

śrubowe

240 V/AC

24 V

24 V/DC

regulowane

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 Zasilacz na szynę DIN 12 V/DC 7.5 A 90 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu2141026

90 W

zacisk push-in

240 V/AC

12 V/DC

regulowane

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 Zasilacz na szynę DIN 5 A 240 W Opis 1 szt.

Numer produktu2141033

240 W

zacisk push-in

240 V/AC

48 V/DC

regulowane

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 Zasilacz na szynę DIN 24 V 3.8 A 90 W Opis 1 szt.

Numer produktu2141035

90 W

śrubowe

240 V/AC

24 V

24 V/DC

regulowane

100-240 V/AC

3.8 A

100 V/AC

Do pobrania

Karta katalogowa

Karta katalogowa 2140967 Phoenix Contact 2909575 Zasilacz na szynę DIN 24 V 1.3 A 30 W Opis 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2140967 Phoenix Contact 2909575 Zasilacz na szynę DIN 24 V 1.3 A 30 W Opis 1 szt.

Opis

Dynamiczne Boost zwiększa znacznie większe obciążenia. Dzięki funkcji prewencyjnej kontroli urządzenie alarmuje o stanach krytycznych przed wystąpieniem błędów. Oszczędność miejsca w szafie rozdzielczej dzięki wąskiej i płaskiej konstrukcji.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
