Phoenix Contact 2909906 PTCB E1 24DC/4A NO Wyłącznik automatyczny 1 NO 1 szt.

Elektroniczny moduł przekaźnikowy z wieloma złączami i oznaczonymi poziomami wejścia i wyjścia firmy Phoenix Contact.

Zdjęcie poglądowe

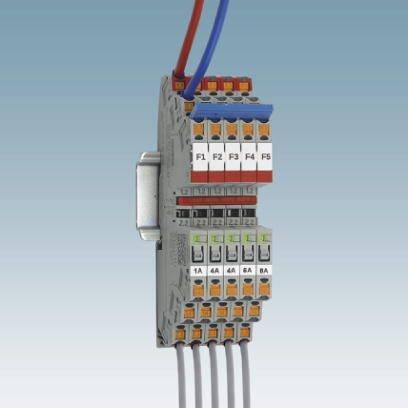

Blok listew zaciskowych z wieloma zaciskami w różnych kolorach i podłączonymi przewodami, stosowany w szafach sterowniczych.

Szara listwa zaciskowa z wieloma przewodami i kolorowymi kablami w rozdzielnicy elektrycznej.

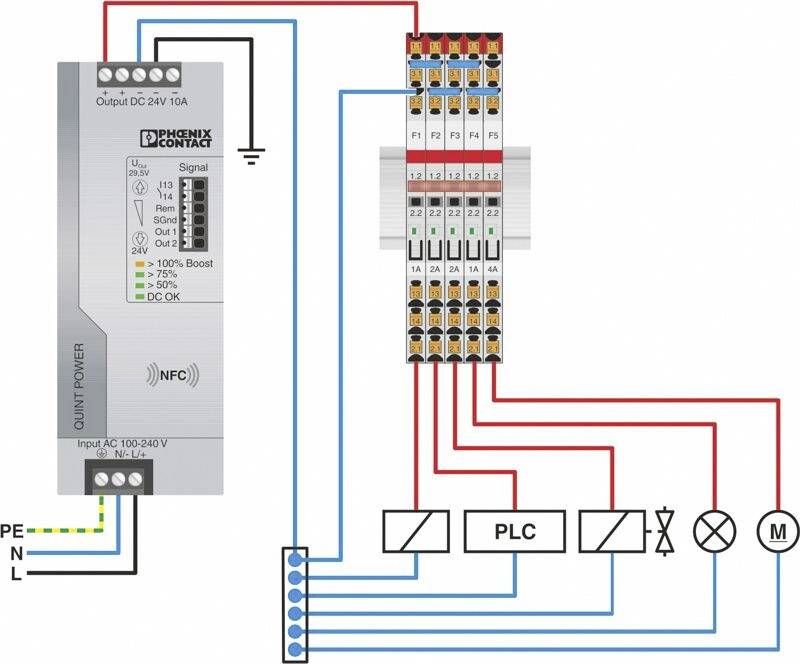

Schemat elektrycznego układu: Zasilacz po lewej stronie dostarcza prąd stały 24V, podłączony do bloków bezpiecznikowych, sterownika PLC oraz silnika po prawej stronie. Przedstawiono szczegóły okablowania i kody kolorów.

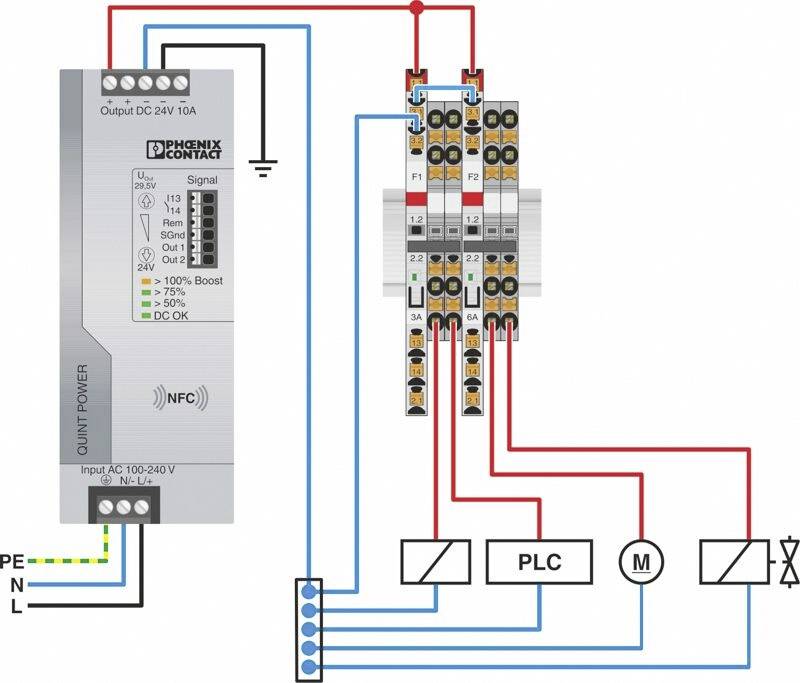

'Schemat elektryczny systemu zasilania z jednostką QUINT POWER podłączoną do sterownika PLC i silników. Kolorowe przewody oznaczają różne połączenia.'

Tablica z wykazem kondygnacji: E1 do E5, F1 dla windy, oznaczona kolorystycznie dla ułatwienia orientacji.

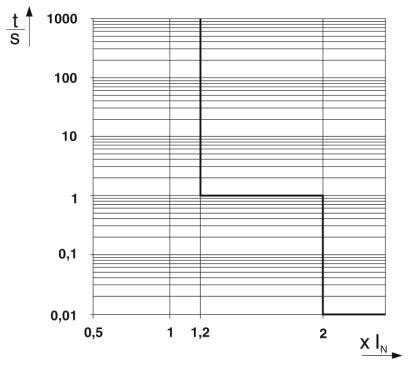

Diagram przedstawia wykres logarytmiczny (log-log), gdzie oś y oznacza 't' w sekundach, a oś x reprezentuje 'X IN'. Główny trend: stopniowy spadek.

Diagram przedstawia natężenie prądu (I) w amperach w zależności od temperatury (T) w stopniach Celsjusza. Natężenie prądu jest stałe na poziomie 24 A w zakresie od -30 do 50°C, następnie zaczyna spadać.

Rysunek techniczny podstawy urządzenia o następujących wymiarach: szerokość 105,8 mm, wysokość 55,6 mm, głębokość 6,2 mm.

1/9

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Rodzaj styku

1 NO

Kolor

szary - światła ruchu drogowego

Karta katalogowa (PDF)

Dostawa w pt. 16.10

6427 Sztuki

Liczba

Sztuki

Suma (137,40 zł / Sztuka)

137,40 zł

169,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 30 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: 24 a DC (prąd całkowity wejścia)
Element Fail-Safe: 4 a DC
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 12 ma
Strata mocy: typ. 0,3 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Obniżenie temperatury: 21 a (prąd całkowity w temperaturze 60°C)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Spadek napięcia 0,12 V (przy 4 a)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 4 mm²
Przekrój przewodu AWG 24... 14
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,2 m² 2,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,2 mm² 2,5 mm²
NAPIĘCIE ROBOCZE DC: 0 V DC... 30 V DC
Prąd roboczy DC 100 ma DC

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Rodzaj styku: 1 NO

Kolor: szary - światła ruchu drogowego

Minimalna temperatura: +60 °C

Maksymalna temperatura: -30 °C

: IP20

Długość produktu: 55.6 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 105.8 mm

Zawartość: 1 szt.

Model katalogowy producenta: PTCB E1 24DC/4A NO

Wymiary: (D x S x W) 55.6 x 6.2 x 105.8 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225784 Phoenix Contact 2909906 PTCB E1 24DC/4A NO Wyłącznik automatyczny 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225784 Phoenix Contact 2909906 PTCB E1 24DC/4A NO Wyłącznik automatyczny 1 NO 1 szt.

Opis

Proste tworzenie aplikacji, możliwość mostkowania do programu zacisków szeregowych CLIPLINE complete Indywidualnie buduj dla odpowiedniej ochrony dokładnie według swoich potrzeb.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
