Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Wyłącznik automatyczny 1 NO 1 szt.

Elektroniczny element składowy, prawdopodobnie urządzenie zabezpieczające przed przepięciami, z oznaczeniami i złączami wejściowymi oraz wyjściowymi.

Zdjęcie poglądowe

Elektroniczny moduł z wieloma portami i złączami kablowymi, ustawiony pionowo, prezentujący kable oznaczone kodami kolorów dla łatwego podłączenia.

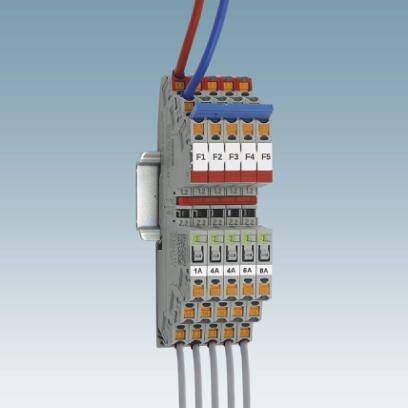

Modularny system dystrybucji prądu: Wiele obwodów połączonych przewodami, oznaczonych górą na czerwono/niebiesko, u dołu w kolorze szarym.

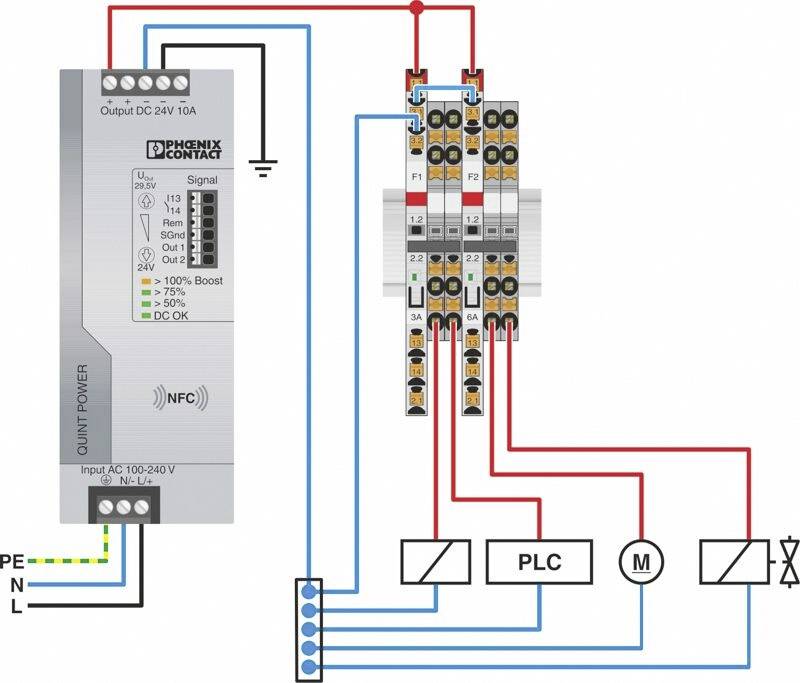

Schemat zasilania: Przedstawia okablowanie między jednostką wyjściową prądu stałego, listwą zaciskową, sterownikiem PLC a silnikiem.

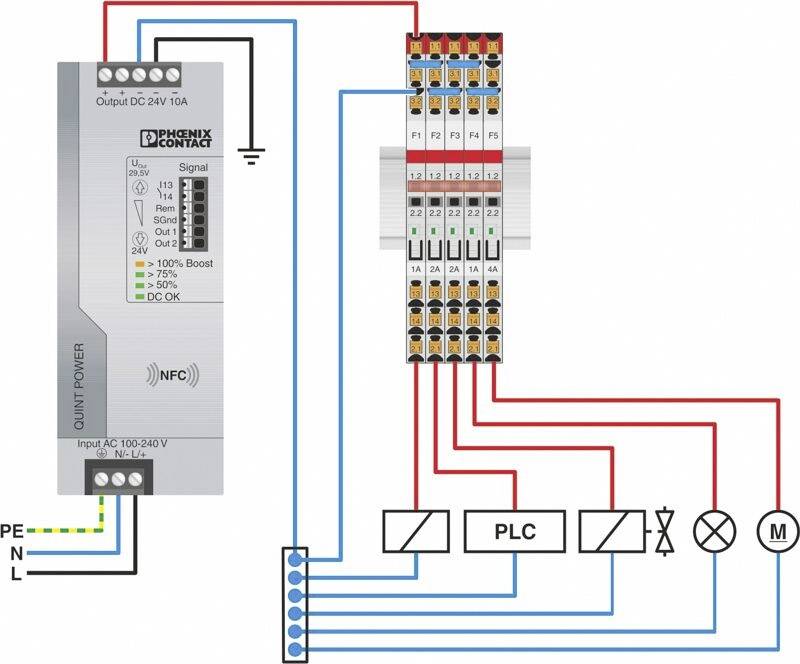

Schemat elektryczny: Jednostka zasilająca po lewej stronie z wyjściem DC 24V, 10A, połączona z wieloma zaciskami, bezpiecznikami i sterownikiem PLC. Przewody prowadzą do przyłącza dla M.

Cyfrowy wyświetlacz z numerami 10 i 21 w pomarańczowych polach oraz numerami 1.2, 2.2 w kolorze czarnym. Jedna zielona i dwie czerwone oznaczenia.

Rysunek techniczny elementu z wymiarami: szerokość 105,8 mm, wysokość 55,6 mm, głębokość 6,2 mm. Profil przedstawia złożoną formę.

Diagram przedstawia natężenie prądu (I [A]) w funkcji temperatury (T [°C]). Natężenie prądu pozostaje stałe na poziomie 24 A między -20°C a 50°C, a następnie spada przy 60°C.

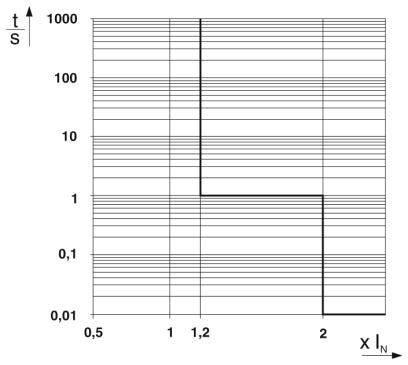

Diagram logarytmiczny przedstawia krzywą prąd-czas z osiami 't/S' i 'X/In'. Linie pionowe przy '1,2' i '2' podkreślają wartości.

1/9

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Rodzaj styku

1 NO

Kolor

szary - światła ruchu drogowego

Karta katalogowa (PDF)

Dostawa w pt. 2.10

4 Sztuki

Liczba

Sztuki

Suma (210,57 zł / Sztuka)

210,57 zł

259,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

Dostępnych jest tylko 4 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 27,5 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: 24 a DC (prąd całkowity wejścia)
Element Fail-Safe: 4 a DC
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 12 ma
Strata mocy: typ. 0,3 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Obniżenie temperatury: 21 a (prąd całkowity w temperaturze 60°C)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Spadek napięcia 0,06 V (przy 2 a)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 4 mm²
Przekrój przewodu AWG 24... 14
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,2 m² 2,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,2 mm² 2,5 mm²
NAPIĘCIE ROBOCZE DC: 0 V DC... 30 V DC
Prąd roboczy DC 100 ma DC

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Rodzaj styku: 1 NO

Kolor: szary - światła ruchu drogowego

Minimalna temperatura: +60 °C

Maksymalna temperatura: -30 °C

: IP20

Długość produktu: 55.6 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 105.8 mm

Zawartość: 1 szt.

Model katalogowy producenta: PTCB E1 24DC/1-3A NO

Wymiary: (D x S x W) 55.6 x 6.2 x 105.8 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Wyłącznik automatyczny 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Wyłącznik automatyczny 1 NO 1 szt.

Opis

Proste tworzenie aplikacji, możliwość mostkowania do programu zacisków szeregowych CLIPLINE complete Indywidualnie buduj dla odpowiedniej ochrony dokładnie według swoich potrzeb.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
