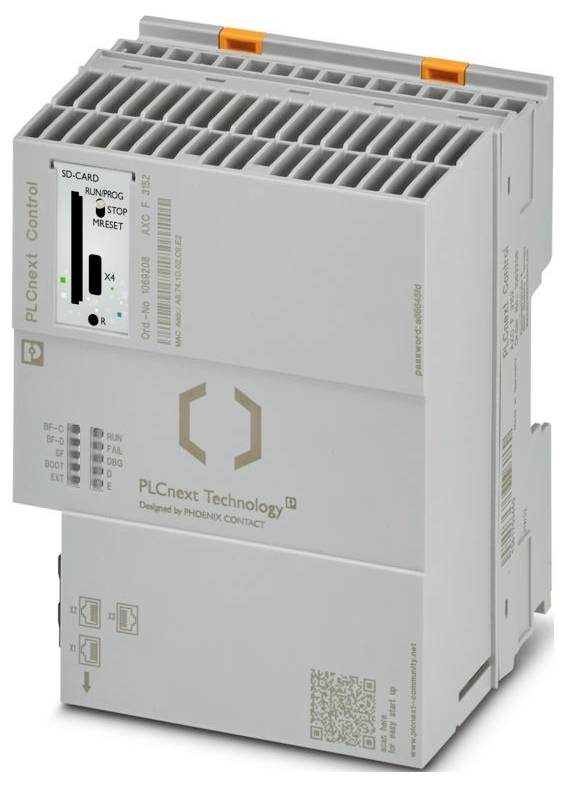

Phoenix Contact AXC F 3152 1069208 Sterowanie 24 V/DC, 5 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (9104,88 zł / Sztuka)
9104,88 zł
11 199,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: PLCnext Control
- Projekt: modułowy
- Typ połączenia: USB typu C
- Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 100 mm
- Wysokość: 126,93 mm
- Głębokość: 75 mm
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP20 (specyfikacja producenta, brak oceny UL)
- Temperatura otoczenia (praca): -25 °C ... 60 °C do 2000 m n.p.m. (uwaga na obniżenie parametrów znamionowych); -25 °C ... 55 °C do 3000 m n.p.m. (uwaga na obniżenie parametrów znamionowych); 55 °C (przy maks. 1 A na UBus); 55 °C ... 60 °C (tylko w połączeniu z modułem uzupełniającym Axioline F AXL F PWR 1H (nr części 2688297)); -40 °C ... 70 °C (Przedłużony, patrz rozdział „Pomyślnie przetestowane: Stosowanie w ekstremalnych warunkach środowiskowych” w instrukcji obsługi)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Dopuszczalna wilgotność (praca): 5% ... 95% (wg DIN EN 61131-2)
- Wstrząsy (operacyjne): 30 g (zgodnie z EN 60068-2-27/IEC 60068-2-27)
- Wibracje (praca): 5g (zgodnie z EN 60068-2-6/IEC 60068-2-6)
- Końcówka odizolowanego przewodu: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Prędkość transmisji: 10/100/1000 Mb/s
- Identyfikacja: cULus
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 10 W (10 W = 15 W - 5 W)
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 3
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Ethernet: Ethernet
- System magistrali: USB
- Maksymalna długość transmisji: 100 m
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia (± 5%))
- Certyfikat: E238705
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (wg DIN EN 61131-2)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 650 mA (przy 1 A na UBus dla wejść/wyjść i UL = 24 V)
- Funkcja: Funkcja
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne; Zabezpieczenie przed odwrotną polaryzacją | elektroniczne
- Obsługiwane protokoły: HTTP; HTTPS; PROFINET; INTERBUS; Modbus/TCP (poprzez odpowiednią bibliotekę); Modbus/RTU (poprzez odpowiednią bibliotekę); Ethernet/IP (adapter); CANopen® (poprzez odpowiednią bibliotekę); DALI (poprzez odpowiednią bibliotekę); DALI-2 (poprzez odpowiednią aplikację); HART (poprzez odpowiednią bibliotekę); IO-Link® (poprzez odpowiednią bibliotekę); PROFIBUS; MQTT (poprzez odpowiednią aplikację); Serwer OPC UA®; Klient OPC UA® (wymagana licencja); DHCP (poprzez odpowiednią bibliotekę); SFTP; SMTP (poprzez odpowiednią bibliotekę); SNTP (poprzez odpowiednią bibliotekę); SNMP (poprzez odpowiednią bibliotekę); DNS (poprzez odpowiednią bibliotekę); DNP3 (poprzez odpowiednią bibliotekę); IEC 60870-5-1 (poprzez odpowiednią bibliotekę); IEC 60870-5-104 (poprzez odpowiednią bibliotekę); IPsec; syslog
- Fizyka transmisji: Ethernet w skrętce RJ45
- Kolor (obudowa): szary (RAL 7042)
- Ciśnienie powietrza (przechowywanie/transport): 58 kPa ... 106 kPa (do 4500 m n.p.m.)
- Uwaga dotycząca typu połączenia: Tylko interfejs urządzenia
- Liczba danych procesowych: maks. 1482 bajtów (na stację (suma danych wejściowych i wyjściowych)); maks. 1024 bajty (lokalna magistrala Axioline F (wejście)); maks. 1024 bajty (lokalna magistrala Axioline F (wyjście))
- Identyfikator urządzenia: 0158hex
- Identyfikator sprzedawcy: 00B0hex
- Cechy szczególne: Proces rozwoju certyfikowany zgodnie z normą IEC 62443-4-1; produkt certyfikowany zgodnie z normą IEC 62443-4-2. Warunki certyfikacji znajdują się w dokumentacji użytkownika.
- Funkcjonalność: Funkcjonalność
- Pobór mocy: typ. 15 W (przy 1 A na UBus dla wejść/wyjść)
- Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
- Napięcie zasilania: 5 V DC (poprzez moduł gniazda magistrali)
- Funkcja urządzenia: kontroler PROFINET, urządzenie PROFINET
- PROFINET: PROFINET
- Klasa zgodności: B
- UL Ex, USA/Kanada: UL Ex, USA/Kanada
- Zegar czasu rzeczywistego: tak
- Liczba obsługiwanych uczestników: maks. 128 (na kontrolerze PROFINET)
- Wymagania systemowe: Wymagania systemowe
- Obsługiwane języki programowania: Sekwencyjny diagram funkcji (AS/SFC); Diagram drabinkowy (LD); Diagram bloków funkcji (FBD); Tekst strukturalny (ST); C++; C#; Java; Python®; Simulink®
- Serwer WWW: tak
- Liczba możliwych do podłączenia uczestników autobusu lokalnego: maks. 63 (należy uwzględnić pobór mocy)
- Autobus lokalny Axioline F: Autobus lokalny Axioline F
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Złącze F Axioline: Złącze F Axioline
- System wykonawczy IEC 61131: System wykonawczy IEC 61131
- Pamięć programu: 12 MB
- Pamięć danych: 32 MB
- Pamięć retencyjna danych: 1 MB
- Pamięć RAM: 2048 MB
- Narzędzia inżynierskie: PLCnext Engineer; Eclipse®; Visual Studio®; MATLAB®/ Simulink®
- Funkcja bezpieczeństwa: nie
- Zgodność z EMC: Badanie odporności zgodnie z normą EN IEC 61000-6-2 Wyładowania elektrostatyczne (ESD) IEC 61000-4-2 kryterium B, ±6 kV wyładowanie kontaktowe, ±8 kV wyładowanie powietrzne; Badanie odporności zgodnie z normą EN IEC 61000-6-2 Pola elektromagnetyczne IEC 61000-4-3 kryterium A, natężenie pola: 10 V/m; Badanie odporności zgodnie z normą EN IEC 61000-6-2 Szybkie stany przejściowe (serie) IEC 61000-4-4 kryterium B, ±2 kV; Badanie odporności zgodnie z normą EN IEC 61000-6-2 Przepięcia przejściowe (udar) IEC 61000-4-5 kryterium B, linie zasilania DC: ±0,5 kV/±1,0 kV (symetryczne/niezrównoważone), ekran kabla magistrali: ±1,0 kV; Badanie odporności zgodnie z normą EN IEC 61000-6-2 Zakłócenia przewodzone IEC 61000-4-6 kryterium A, napięcie probiercze 10 V; Badanie emisji zgodnie z normą EN IEC 61000-6-3 klasa B
- Wyświetlacz: Wyświetlacz
- Moduł zaufanej platformy: TPM 1.2 (do wersji sprzętowej 03); TPM 2.0 (od wersji sprzętowej 04)
- Częstotliwość aktualizacji: min. 1 ms (32 uczestników); min. 2 ms (64 uczestników); min. 4 ms (128 uczestników)
- Obsługiwana funkcjonalność: kontroler FSU PROFINET
- Interfejs aplikacji: OPC UA®
- Zasilanie: 1 A
- Usługa: Usługa
- Potencjały: Wejście napięcia logicznego UL (z UL generowane jest zasilanie lokalnej magistrali Axioline F UBus): Potencjały: Wejście napięcia logicznego UL (z UL generowane jest zasilanie lokalnej magistrali Axioline F UBus)
- Wyświetlacz diagnostyczny: nie
- Funkcja redundancji: tak
- Cyberbezpieczeństwo przemysłowe: tak
- Pamięć flash: 1 GB (wewnętrzna pamięć flash); karta SD firmy Phoenix Contact (zewnętrzna pamięć flash, patrz akcesoria)
- Uwaga dotycząca funkcji redundancji: redundancja systemu zorientowana na aplikację
- Opis zegara czasu rzeczywistego: 0,7 s/dzień = 8 ppm przy 25 °C
- Platforma IoT: PROFICLOUD
- Obsługa chmury obliczeniowej: tak
- Szerokość danych procesu: 64 bajty ... 512 bajtów (urządzenie PROFINET)
- Możliwości IoT: PROFICLOUD Możliwości IoT: PROFICLOUD: Możliwości IoT: PROFICLOUD Możliwości IoT: PROFICLOUD
- Aksjolina: Aksjolina
- Uwaga dotycząca funkcji bezpieczeństwa: Bezpieczeństwo funkcjonalne jest możliwe przy użyciu modułów rozszerzeń wyrównanych do lewej strony AXC F XT SPLC 1000 lub AXC F XT SPLC 3000.
- Rodzaj produktu
Sterowanie
- Interfejs
Gniazdo USB-C
RJ45
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
126.93 mm
- Długość produktu
75 mm
- Szerokość produktu
100 mm
IP20
- Wymiary
(D x S x W) 75 x 100 x 126.93 mm
- Rodzaj przyłączenia
Złącze Push-in
- Numer katalogowy producenta
1069208
- Model katalogowy producenta
AXC F 3152
- Specyfikacja
modułowa
- Pamięć programu
12 MB
- Typ montażu
Montaż na szynie DIN
- Głębokość produktu
74.750074 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562652 Phoenix Contact AXC F 3152 1069208 Sterowanie 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562652 Phoenix Contact AXC F 3152 1069208 Sterowanie 24 V/DC, 5 V/DC
Opis
PLCnext Control do bezpośredniego sterowania układami FI/O Axioline. Z trzema niezależnymi interfejsami Ethernet. W komplecie z wtyczką połączeniową i modułem gniazda magistrali.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
