Phoenix Contact AXL F BK PB XC 2702463 Łącznik magistrali 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1633,33 zł / Sztuka)
1633,33 zł
2009,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Układ Zabezpieczający: Elektroniczne Zabezpieczenie Przed Przepięciem Napięcia Zasilającego
- Kolor: Szary a RAL 7042
- Waga netto: 175 g
- KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
- Położenie montażowe: Dowolna (zwrócić uwagę na obniżenie wartości znamionowych temperatury)
- Długość zdejmowania izolacji: 8 mm
- Przekrój przewodu sztywnego min.: 0,2 mm ²
- Przekrój przewodu sztywnego maks. 1,5 mm
- Przekrój przewodu elastycznego min.: 0,2 mm²
- Przekrój przewodu elastycznego maks.: 1,5 mm²
- Przekrój przewodu AWG min. 24
- Przekrój przewodu AWG maks. 16
- Prędkość transmisji: 9,6 kb/s... 12 Mbit/s
- Pobór mocy: Maks. 13,7 w (z obciążeniem 2 a na magistrali UBus do i/o)
- Rodzaj produktu
Łącznik magistrali
- Model katalogowy producenta
AXL F BK PB XC
- Minimalne napięcie robocze
19.2 V/DC
- Zasilanie (zakres)
19.2 - 30 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Napięcie robocze
24 V/DC
- Wysokość produktu
125.9 mm
- Długość produktu
74 mm
- Szerokość produktu
45 mm
IP20

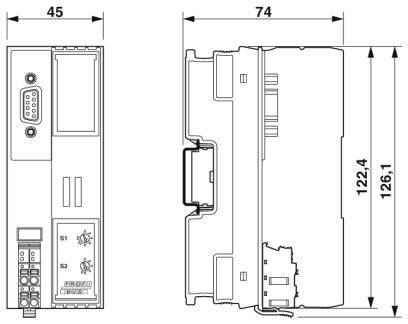

- Wymiary
(D x S x W) 74 x 45 x 125.9 mm
- Technika połączeniowa
Gniazdo D-SUB-9
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
567 mA
- Numer katalogowy producenta
2702463
- Typ montażu
Szyna DIN
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
-25 °C
- Napięcie zasilania układu logicznego U(L)
24 V/DC
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2209838 Phoenix Contact AXL F BK PB XC 2702463 Łącznik magistrali 24 V/DC
Karta katalogowa 2209838 Phoenix Contact AXL F BK PB XC 2702463 Łącznik magistrali 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209838 Phoenix Contact AXL F BK PB XC 2702463 Łącznik magistrali 24 V/DC
Opis

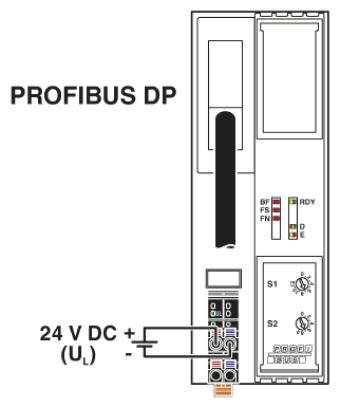

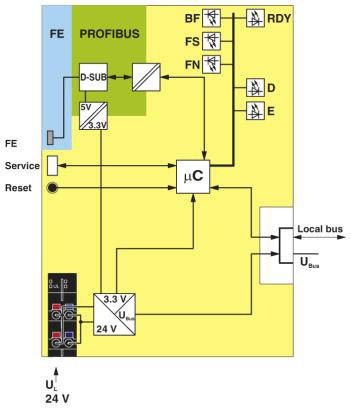

Podłączenie PROFIBUS przez 9-stykowe gniazdo D-SUB. Izolacja galwaniczna pomiędzy interfejsem PROFIBUS a logiką. Przełącznik obrotowy do ustawiania adresu PROFIBUS. DP/V1 dla klasy 1 i klasy 2-Master. Prędkość transmisji danych PROFIBUS do 9,6 kBit/s, do 12 MBit/s. Obsługiwana jest dynamiczna konfiguracja. Funkcje i&M. Możliwość aktualizacji oprogramowania sprzętowego. Typowy czas cyklu w odniesieniu do lokomotywy Axioline F ok. 10 µs. Może być stosowany w ekstremalnych warunkach otoczenia. Rozszerzony zakres temperatur -40°C...+70°C (patrz rozdział „pomyślnie przetestowany: Stosowanie w ekstremalnych warunkach otoczenia” w arkuszu danych). Częściowo lakierowana płytka drukowana.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
