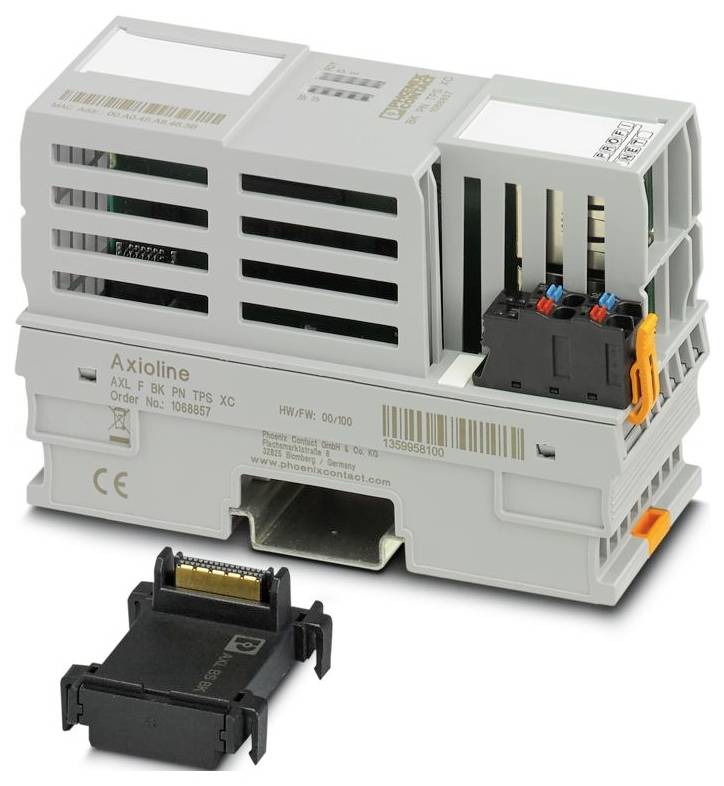

Phoenix Contact AXL F BK PN TPS XC 1068857 Sprzęg magistrali 24 V/DC, 5 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (2291,87 zł / Sztuka)
2291,87 zł
2819,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline F
- Projekt: blokowy modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 45 mm
- Wysokość: 126,93 mm
- Głębokość: 75 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C (standard, zastosowania zatwierdzone przez UL, używanie w strefach zagrożenia 2); -40 °C ... 70 °C (Przedłużony test, patrz rozdział „Pomyślne testy: Stosowanie w ekstremalnych warunkach środowiskowych” w karcie katalogowej.)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie złącza: złącze F Axioline
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- ATEX: ATEX
- IECEx: IECEx
- Prędkość transmisji: 100 Mb/s
- Oznaczenia: Klasa I, Strefa 2, AEx ec IIC T4; Klasa I, Dział 2, Grupy A, B, C, D, T4; Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 6,55 W.
- Czas trwania testu: 21 dni
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres dostawy: w tym moduł gniazda magistrali i złącze F Axioline
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Certyfikat: , 2021122309114456
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 690 mA (2,0 A przy UBus, UL = 24 V)
- Połączenie przewodów: Połączenie przewodów
- Temperatura: 25 °C ±1 K
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne; Zabezpieczenie przed odwrotną polaryzacją | elektroniczne
- UKEX: UKEX
- Obsługiwane protokoły: PROFINET;TFTP;PTCP;LLDP;SNMP;MRP;DCP;DDI;BootP (BootP tylko do przeprowadzania aktualizacji oprogramowania sprzętowego)
- Fizyka transmisji: Ethernet w skrętce RJ45
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline F: System i instalacja”.
- Specyfikacja: Wersja 2.3
- Identyfikator urządzenia: 1000hex
- Identyfikator sprzedawcy: 00B0hex
- Cechy szczególne: Wariant Extreme Conditions
- CCC / Chiny Ex: CCC / Chiny Ex
- Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
- Napięcie zasilania: 5 V DC (poprzez moduł gniazda magistrali)
- Funkcja urządzenia: urządzenie PROFINET
- PROFINET: PROFINET
- Klasa zgodności: Klasa zgodności C
- UL Ex, USA/Kanada: UL Ex, USA/Kanada
- Granice systemu: Granice systemu
- Liczba obsługiwanych uczestników: maks. 63 (na stanowisko)
- Separacja/izolacja potencjałów zakresów napięciowych: Separacja/izolacja potencjałów zakresów napięciowych
- Liczba uczestników autobusu lokalnego, z którymi można się połączyć: maks. 63
- Autobus lokalny Axioline F: Autobus lokalny Axioline F
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Złącze F Axioline: Złącze F Axioline
- Badanie (gaz toksyczny): Badanie (gaz toksyczny)
- Norma testowa: ISA-71.04-2013 G3, grupa A, IEC 60068-2-60:2015, metoda 4
- Wilgotność względna: 75% ±3%
- Stężenie objętościowe H2S (siarkowodoru): 50 ppb
- Stężenie objętościowe NO2 (dwutlenku azotu): 1250 ppb
- Stężenie objętościowe Cl2 (chloru): 10 ppb
- Stężenie objętościowe SO2 (dwutlenku siarki): 300 ppb
- Zasilanie: maks. 2 A
- Napięcie testowe: 24 V napięcie zasilania logicznego (UL) / Uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Usługa: Usługa
- Potencjały: Wejście napięcia logicznego UL (z UL generowane jest zasilanie lokalnej magistrali Axioline F UBus): Potencjały: Wejście napięcia logicznego UL (z UL generowane jest zasilanie lokalnej magistrali Axioline F UBus)
- Napięcie testowe: Interfejs PROFINET 1 / Interfejs PROFINET 2: 1500 V AC, 50 Hz, 1 min
- Napięcie testowe: Interfejs PROFINET 1 / 24 V Napięcie zasilania logicznego (UL): 1500 V AC, 50 Hz, 1 min
- Napięcie testowe: Interfejs PROFINET 1 / Uziemienie funkcjonalne: 1500 V AC, 50 Hz, 1 min
- Napięcie testowe: Interfejs PROFINET 2 / 24 V Napięcie zasilania logicznego (UL): 1500 V AC, 50 Hz, 1 min
- Napięcie testowe: Interfejs PROFINET 2 / Uziemienie funkcjonalne: 1500 V AC, 50 Hz, 1 min
- Rodzaj produktu
Sprzęg magistrali
- Model katalogowy producenta
AXL F BK PN TPS XC
- Ilość zamykanych zacisków IL
63
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
126.93 mm
- Długość produktu
75 mm
- Szerokość produktu
45 mm
IP20
- Wymiary
(D x S x W) 75 x 45 x 126.93 mm
- Technika połączeniowa
Złącze Push-in
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
690 mA
- Numer katalogowy producenta
1068857
- Specyfikacja
blok modułowy
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
70 °C
- Minimalna temperatura otoczenia
-40 °C
- Napięcie zasilania układu logicznego U(L)
24 V/DC
- Głębokość produktu
74.25 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 Sprzęg magistrali 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 Sprzęg magistrali 24 V/DC, 5 V/DC
Opis
Axioline F, łącznik magistrali, PROFINET, gniazdo RJ45, wersja do pracy w ekstremalnych warunkach, prędkość transmisji w magistrali lokalnej: 100 Mbit/s, stopień ochrony: IP20, w zestawie moduł gniazda magistrali i złącze Axioline F
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
