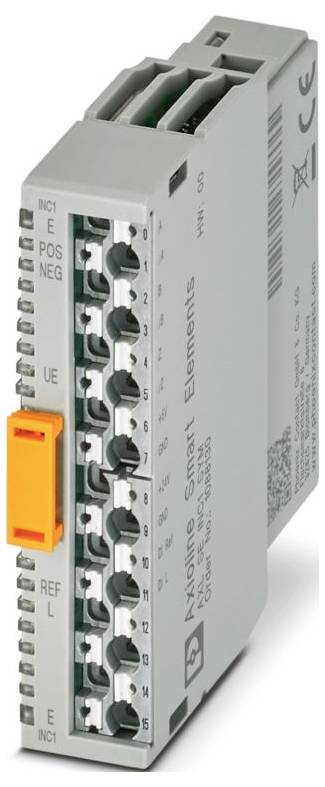

Phoenix Contact AXL SE INC1 SYM 1088130 Moduł funkcjonalny 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (787,80 zł / Sztuka)
787,80 zł
968,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Miejsce instalacji: Sprawdź system, w którym chcesz zainstalować Smart Element.
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
- Maksymalna strata mocy w warunkach nominalnych: 1,8 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Długość kabla: maks. 30 m (kabel ekranowany)
- Pobór prądu: min. 11 mA (bez podłączonych urządzeń peryferyjnych)
- Znamionowe napięcie wyjściowe: 24 V DC
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | Zobacz system, w którym używasz Smart Element; Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją
- Oznaczenie: Symetryczne enkodery inkrementalne
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline Smart Elements”.
- Częstotliwość wejściowa: maks. 1 MHz
- Nazwa wejścia: Wejście enkodera inkrementalnego
- Opis wlotu: EN 61131-2, Typ 3
- Liczba wejść: 1 (A, /A, B, /B, Z, /Z)
- Zakres napięcia wspólnego sygnału - masa: -20 V DC ... 20 V prądu stałego
- Cyfrowy:: Cyfrowy:
- Zakres napięcia wejściowego sygnału „0”: -3 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
- Napięcie zasilania: 24 V DC (poprzez złącze krawędziowe karty)
- Ilość: 1 (A, /A, B, /B, Z, /Z)
- Moduł: Moduł
- Kod identyfikacyjny (szesnastkowy): brak
- Kanał danych procesowych: 80 bitów
- Przestrzeń adresowa wejściowa: 10 bajtów
- Przestrzeń adresowa wyjściowa: 10 bajtów
- Wymagania dotyczące danych parametrów: 19 bajtów
- Wymagania dotyczące danych konfiguracyjnych: 7 bajtów
- Napięcie wejściowe znamionowe UIN: 24 V DC
- Prąd wejściowy znamionowy przy UIN: 3 mA
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Nadajnik: Nadajnik
- Sygnały nadawcze: nadajniki symetryczne zgodnie z EIA-422
- Zakres napięcia: 19,2 V DC ... 30 V DC
- Maks. obciążalność prądowa: 500 mA
- Poziomy napięcia sygnału: Sygnał różnicowy (sygnał odwrócony) zgodnie z EIA-422
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Czas rozpoczęcia do momentu osiągnięcia gotowości operacyjnej:< 500 milisekund
- Potencjał: Opieka peryferyjna (UP): Potencjał: Opieka peryferyjna (UP)
- Napięcie testowe: Zasilanie układu logicznego / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Zasilanie logiczne / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Peryferie: Peryferie
- Rodzaj produktu
Moduł funkcjonalny
- Model katalogowy producenta
AXL SE INC1 SYM
- Maksymalna ilość wejść cyfrowych
2
- Maksymalna ilość wejść
3
- Ilość wejść
1 x
- Sygnał wyjścia - napięcie
24 V
- Napięcie robocze
24 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
jednoprzewodowe
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
700 mA
- Numer katalogowy producenta
1088130
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563410 Phoenix Contact AXL SE INC1 SYM 1088130 Moduł funkcjonalny 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563410 Phoenix Contact AXL SE INC1 SYM 1088130 Moduł funkcjonalny 24 V/DC
Opis
Axioline Smart Elements, moduł pomiaru położenia, wejście enkodera inkrementalnego: 1, enkodery symetryczne zgodne z EIA-422, wejścia cyfrowe: 2, 24 V DC, stopień ochrony: IP20
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
