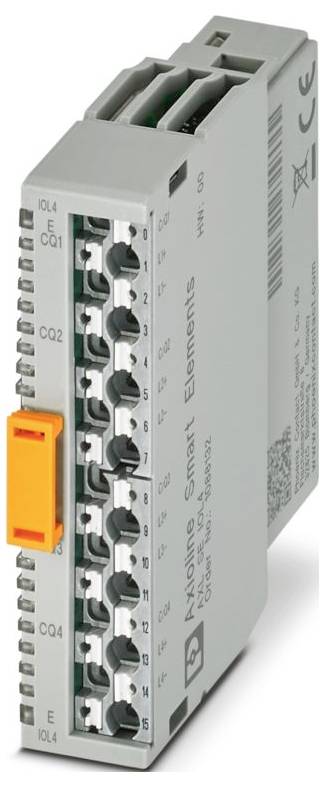

Zdjęcie poglądowe
Phoenix Contact AXL SE IOL4 1088132 Moduł komunikacyjny 24 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (839,00 zł / Sztuka)
839,00 zł
682,11 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Miejsce instalacji: Sprawdź system, w którym chcesz zainstalować Smart Element.
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
- Maksymalna strata mocy w warunkach nominalnych: 1,85 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: min. 18 mA (bez podłączonych urządzeń peryferyjnych)
- Znamionowe napięcie wyjściowe: 24 V DC
- Połączenie przewodów: Połączenie przewodów
- Cyfrowy: Cyfrowy
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | Zobacz system, w którym używasz Smart Element; Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline Smart Elements”.
- IO-Link: IO-Link
- Opis wyjścia: Porty IO-Link w trybie wyjścia cyfrowego (DO)
- Liczba wyjść: maks. 4
- Opis wejścia: porty IO-Link w trybie wejścia cyfrowego (DI)
- Liczba wejść: maks. 4 (IEC 61131-2 Typ 1)
- Zakres napięcia wejściowego sygnału „0”: -0,3 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
- Czas filtrowania wejściowego: 1 µs
- Napięcie zasilania: 24 V DC (poprzez złącze krawędziowe karty)
- Napięcie znamionowe zasilania urządzeń peryferyjnych: 24 V DC
- Moduł: Moduł
- Kod identyfikacyjny (szesnastkowy): brak
- Kanał danych procesowych: 512 bitów
- Przestrzeń adresowa wejściowa: 64 bajty
- Przestrzeń adresowa wyjściowa: 64 bajty
- Napięcie wejściowe znamionowe UIN: 24 V DC
- Prąd czujnika na kanał: maks. 500 mA (z L+/L-)
- Separacja/izolacja potencjałów zakresów napięciowych: Separacja/izolacja potencjałów zakresów napięciowych
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Czas rozpoczęcia do momentu osiągnięcia gotowości operacyjnej:< 500 milisekund
- Napięcie testowe: Zasilanie układu logicznego / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Zasilanie logiczne / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Peryferie: Peryferie
- Liczba portów: 4
- Typ portu: Klasa A
- Zasilanie: IO-Link: Zasilanie: IO-Link
- Prąd wejściowy znamionowy: typowo 2,5 mA
- Prąd znamionowy na port IO-Link: 500 mA (przy L+/L-); 200 mA (przy C/Q)
- Prąd nominalny na kanał: 200 mA
- Potencjał: Zasilanie urządzeń peryferyjnych (UP) w tym zasilanie portu IO-Link: Potencjał: Zasilanie urządzeń peryferyjnych (UP) w tym zasilanie portu IO-Link
- Rodzaj produktu
Moduł komunikacyjny
- Model katalogowy producenta
AXL SE IOL4
- Maksymalna ilość wejść cyfrowych
4
- Maksymalna ilość wejść
4
- Maksymalna ilość wyjść
4
- Prąd wyjściowy maks. na kanał
500 mA
- Sygnał wyjścia - napięcie
24 V
- Napięcie robocze
24 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
Przewody 2, 3
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
2030 mA
- Numer katalogowy producenta
1088132
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- Głębokość produktu
62 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563429 Phoenix Contact AXL SE IOL4 1088132 Moduł komunikacyjny 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563429 Phoenix Contact AXL SE IOL4 1088132 Moduł komunikacyjny 24 V/DC
Opis
Axioline Smart Elements, IO-Link master, Porty IO-Link Klasa A: 4, Typ połączenia: Połączenie wtykowe, Technologia połączenia: 3-żyłowe, Klasa ochrony: IP20
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
