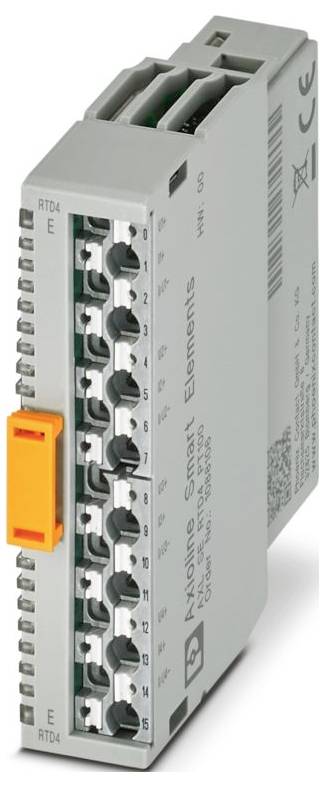

Phoenix Contact AXL SE RTD4 PT100 1088106 Moduł temperatury 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (844,72 zł / Sztuka)
844,72 zł
1039,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1)
- Stopień zanieczyszczenia: 2 (EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Miejsce instalacji: Sprawdź system, w którym chcesz zainstalować Smart Element.
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
- Maksymalna strata mocy w warunkach nominalnych: 0,4 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: min. 5 mA (bez podłączonych urządzeń peryferyjnych)
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | Zobacz system, w którym używasz Smart Element; Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją
- Zastosowanie: Detekcja czujników temperatury Pt100
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline Smart Elements”.
- Oznaczenia wejść: wejścia analogowe RTD
- Opis wejścia: Wejścia dla rezystancyjnych czujników temperatury
- Liczba wejść: 4 (Pt 100)
- Analogowy: Analogowy:
- Napięcie zasilania: 24 V DC (poprzez złącze krawędziowe karty)
- Uwaga dotycząca technologii podłączania: można podłączać czujniki ekranowane, 2-, 3- i 4-żyłowe.
- Rozdzielczość przetwornika analogowo-cyfrowego: 16 bitów
- Użyteczne typy czujników (RTD): Pt 100 (IEC 60751/EN 60751)
- Moduł: Moduł
- Kod identyfikacyjny (szesnastkowy): brak
- Kanał danych procesowych: 64 bity
- Przestrzeń adresowa wejściowa: 8 bajtów
- Przestrzeń adresowa wyjściowa: 0 bajtów
- Wymagania dotyczące danych parametrów: 24 bajty
- Wymagania dotyczące danych konfiguracyjnych: 6 bajtów
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Reprezentacja wartości pomiaru: 16 bitów (15 bitów + znak)
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Formaty danych: Standardowa reprezentacja
- Tolerancja względna: typ. 0,05% (zakres pomiarowy -200°C ... 400 °C (na podstawie dodatniej wartości granicznej 850 °C); maks. 0,1% (zakres pomiarowy -200°C ... 400 °C (na podstawie dodatniej wartości granicznej 850 °C); typ. 0,1% (zakres pomiarowy -200°C ... 850 °C (na podstawie dodatniej wartości granicznej zakresu 850 °C); maks. 0,2% (zakres pomiarowy -200°C ... 850 °C (na podstawie dodatniej wartości granicznej 850 °C)
- Tolerancja absolutna: patrz tabele, aby zapoznać się ze specyfikacjami tolerancji
- Aktualizacja danych procesowych: zwykle 1 ms
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Czas rozpoczęcia do momentu osiągnięcia gotowości operacyjnej:< 1000 milisekund
- Potencjał: Opieka peryferyjna (UP): Potencjał: Opieka peryferyjna (UP)
- Napięcie testowe: Zasilanie układu logicznego / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Zasilanie logiczne / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Peryferie: Peryferie
- Wartość nominalna źródeł prądu: 1 mA (prąd impulsowy, wartość ta obowiązuje w fazie próbkowania)
- Rodzaj produktu
Moduł temperatury
- Model katalogowy producenta
AXL SE RTD4 PT100
- Maksymalna ilość wejść analogowych
4
- Maksymalna ilość analogowych wyjść
0
- Maksymalna ilość wejść
4
- Maksymalna ilość wyjść
0
- Ilość wejść
4 x
- Ilość wyjść
0 x
- Napięcie robocze
24 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
trójprzewodowe
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
12 mA
- Numer katalogowy producenta
1088106
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Czas reakcji t(S)
1 ms
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- Głębokość produktu
62 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Moduł temperatury 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Moduł temperatury 24 V/DC
Opis
Axioline Smart Elements, moduł pomiaru temperatury, akwizycja danych z czujników temperatury Pt 100, wejścia analogowe RTD: 4 (Pt 100), technologia połączeń: 3-żyłowa, stopień ochrony: IP20
