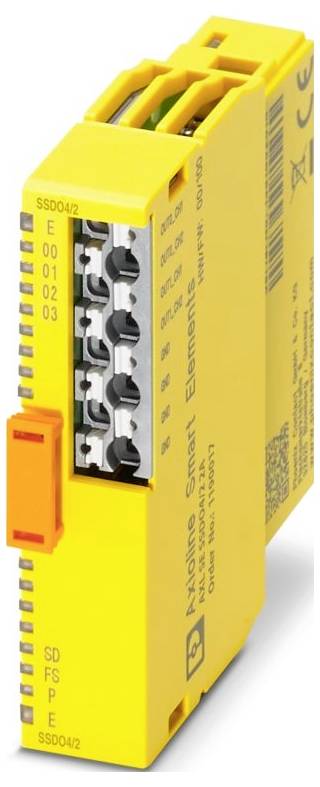

Phoenix Contact AXL SE SSDO4/2 2A 1190017 Moduł bezpieczeństwa 24 V/DC, 5 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (787,80 zł / Sztuka)
787,80 zł
968,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1)
- Stopień zanieczyszczenia: 2 (EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Odstępy izolacyjne i odległości prześwitu: IEC 60664-1
- Pozycja montażowa: dowolna
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Maksymalna strata mocy w warunkach nominalnych: typ. 871 mW
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Napięcie wyjściowe: 24 V DC
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 108 kPa
- Tryb pracy: SafetyBridge
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: min. 21 mA ((zasilanie z UP napięciem stałym 19,2 V, wszystkie wyjścia ustawione, bez zasilania siłowników))
- Znamionowe napięcie wyjściowe: 24 V DC
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: zabezpieczenie przeciwzwarciowe, zabezpieczenie przeciążeniowe wyjść | elektroniczny
- Zastosowanie: Bezpieczeństwo funkcjonalne; Technologia SafetyBridge
- Ciśnienie powietrza (przechowywanie/transport): 66 kPa ... 108 kPa
- Uwaga dotycząca rodzaju połączenia: Zapoznaj się z informacjami w rozdziale na temat przekrojów przewodów oraz długości zdejmowania izolacji i wkładania.
- Prąd wyjściowy: maks. 2 A (na wyjście)
- Opis wyjścia: EN 61131-2
- Liczba wyjść: 2 (konfiguracja 2-kanałowa); 4 (konfiguracja 1-kanałowa)
- Oznaczenie wyjścia: Bezpieczne wyjścia cyfrowe
- Pobór mocy: maks. 900 mW; min. 403 mW
- Cyfrowy:: Cyfrowy:
- Napięcie zasilania: 24 V DC (poprzez złącze krawędziowe karty)
- Napięcie wyjściowe w stanie wyłączonym:< 5V
- Moduł: Moduł
- Przestrzeń adresowa wejściowa: 5 bajtów
- Przestrzeń adresowa wyjściowa: 6 bajtów
- Obciążenie znamionowe indukcyjne: 48 VA (1 H, 12 Ω, przy napięciu znamionowym)
- Nominalna rezystancja obciążenia: 48 W (12 Ω, przy napięciu znamionowym)
- Odporność na napięcie wsteczne w przypadku krótkich impulsów: nie
- Zachowanie w przypadku przeciążenia indukcyjnego: Wyjście może zostać zniszczone
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Maksymalny prąd wyjściowy na moduł: 4 A
- Minimalne obciążenie: 1,5 kΩ (przy napięciu znamionowym)
- Prąd wyjściowy w stanie wyłączonym:< 2 mA
- Częstotliwość przełączania: 1 Hz (0,2 Hz przy> 1A)
- Zachowanie w przypadku przeciążenia: wyłączenie danego wyjścia, ponowne uruchomienie przez potwierdzenie
- Maksymalny prąd wyjściowy na kanał: 2 A
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Potencjał: Opieka peryferyjna (UP): Potencjał: Opieka peryferyjna (UP)
- Peryferie: Peryferie
- Stopień ochrony miejsca montażu: min. IP54
- Rodzaj produktu
Moduł bezpieczeństwa
- Model katalogowy producenta
AXL SE SSDO4/2 2A
- Maksymalna ilość wyjść
4
- Prąd wyjściowy maks. na kanał
2 A
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
Przewody 2
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
120 mA
- Numer katalogowy producenta
1190017
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Głębokość produktu
62 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3566030 Phoenix Contact AXL SE SSDO4/2 2A 1190017 Moduł bezpieczeństwa 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3566030 Phoenix Contact AXL SE SSDO4/2 2A 1190017 Moduł bezpieczeństwa 24 V/DC, 5 V/DC
Opis
Axioline Smart Elements, moduł wyjść cyfrowych, bezpieczeństwo funkcjonalne, technologia SafetyBridge, bezpieczne wyjścia cyfrowe: 2 (konfiguracja 2-kanałowa), 4 (konfiguracja 1-kanałowa), 24 V DC, 2 A, technologia podłączenia: 2-żyłowa, stopień ochrony: IP20
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
