Name: Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Rozrusznik silnika 24 V/DC Natężenie znamionowe 2.4 A
Brand: Phoenix Contact
SKU: 2140962
Availability: BackOrder

Urządzenie elektroniczne z szarą obudową i czerwonymi przyciskami, prawdopodobnie przekaźnik nadzoru prądu. Po lewej stronie widoczne są zaciski przyłączeniowe.

Zabezpieczenie elektryczne silnika: Źródła prądu L1, L2, L3 podłączone do przekaźników K1, K2; Silnik M przewodzony przez bezpieczniki F1-F4.

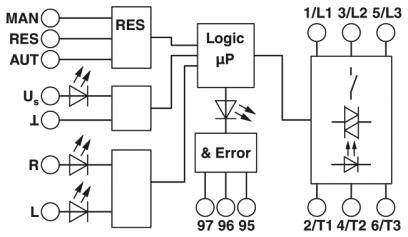

Diagram przedstawia schemat elektroniczny z komponentami takimi jak mikroprocesor logiczny, wskaźniki LED sygnalizujące błędy oraz kilkoma wejściami i wyjściami.

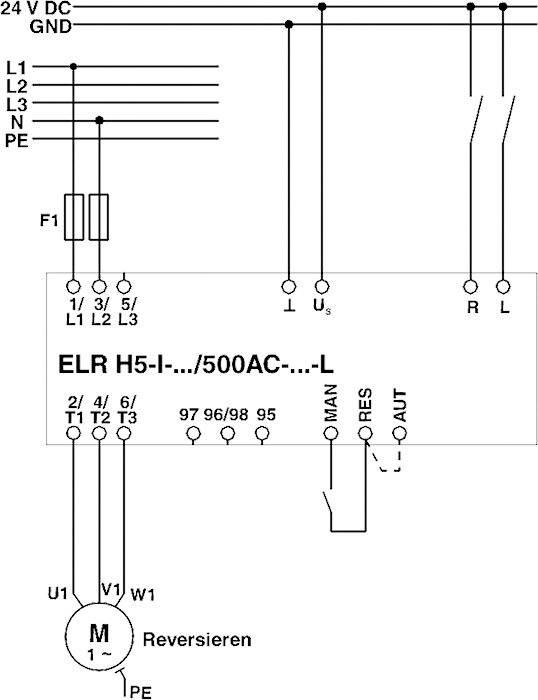

Schemat elektryczny sterowania silnikiem z komponentami: bezpiecznik (F1), przekaźnik (ELR H5), silnik (M), z przyłączami i opcjami sterowania (MAN, RES, AUT).

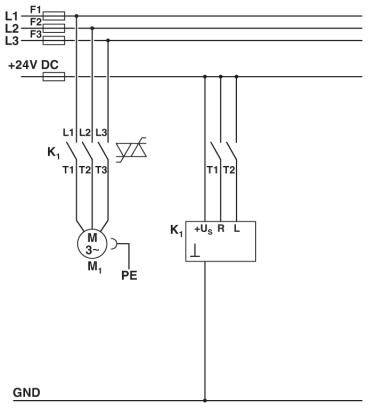

Schemat połączeń instalacji elektrycznej: przedstawia okablowanie i komponenty takie jak przełączniki, silnik (M1) oraz bezpieczniki (F1, F2, F3) z zasilaniem +24V DC.

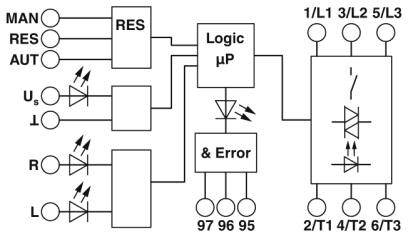

Schemat elektryczny logicznego sterownika z mikroprocesorowym systemem sterowania oraz wskaźnikiem błędów, wejściami do ręcznej kontroli i trybu automatycznego.

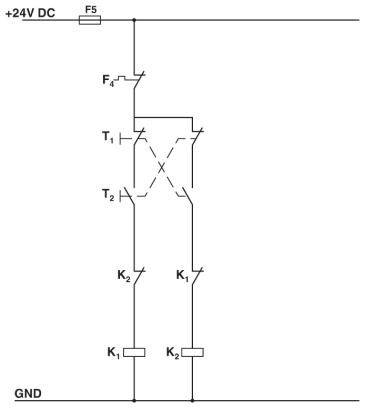

'Schemat połączeń z napięciem 24V DC, bezpiecznikami F5, F4 oraz tranzystorami T1, T2. Dwa przełączniki K1, K2 połączone równolegle prowadzą do masy (GND).'

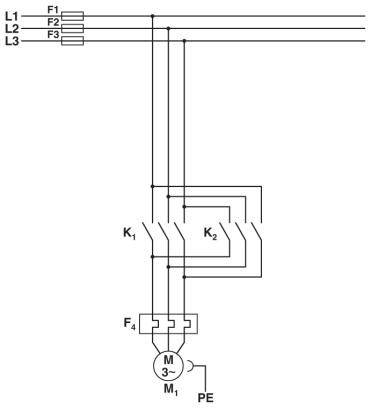

Schemat elektrycznego silnika z dwoma stycznikami (K1, K2) i czterema bezpiecznikami (F1-F4). Połączenia do L1, L2, L3 oraz uziemienia (PE).

1/8

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 23.10

Liczba

Sztuki

Suma (609,00 zł / Sztuka)

609,00 zł

495,12 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj montażu: Montaż na szynie nośnej
Stopień ochrony: IP20
Długość zdejmowania izolacji: 8 mm
Maks. Wysokość zastosowania<: 2000 m.
Częstotliwość sieci 50/60 Hz.
ZAKRES NAPIĘCIA ZASILANIA STEROWANIA: 19.2 V/DC - 30 V/DC
Prąd znamionowy 40 ma
Nazwa wejścia: Wejście sterujące w prawo / w lewo
Strata mocy: Od 1.1 w do 3.3 W.
Wskaźnik napięcia roboczego: Zielona dioda LED
Wskaźnik statusu: Żółta dioda LED
Wskaźnik błędów: Czerwona dioda LED
Złącze: Obwód sterujący
Gwint śrub M3
Rodzaj rozruchu silnika: Rozrusznik nawrotny
Przekrój przewodu: 0.2 mm2 - 2.5 m²
Przekrój przewodu AWG 24 - 14
Moment obrotowy dokręcenia: 0.5 Nm - 0.6 Nm
Mierzone napięcie szczytowe: 6 kV
Znamionowe napięcie izolacji 500 V.

Napięcie silnika: 550 V/AC

Rodzaj produktu: Rozrusznik silnika

Prąd przyłączeniowy: 2.4 A

Napięcie robocze: 42 V/AC, 550 V/AC

Napięcie znamionowe: 24 V/DC

Liczba faz roboczych: 3

Numer katalogowy producenta: 2905513

Natężenie znamionowe: 2.4 A

Natężenie znamionowe - zaokrąglone: 2.4 A

Model katalogowy producenta: ELR H5-I-SC-24DC/500AC-2-L

Wymiary: (S x W x G) 22.5 x 107 x 114 mm

Połączenie komponentów: śrubowe

Szerokość produktu: 22.5 mm

Wysokość produktu: 107 mm

Głębokość produktu: 114 mm

Maksymalna temperatura: +70 °C

Minimalna temperatura: -25 °C

: 22.5

: 107 mm

: 114 mm

: 0

: 0

: 0.18-2.4 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Rozrusznik silnika 24 V/DC Natężenie znamionowe 2.4 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Rozrusznik silnika 24 V/DC Natężenie znamionowe 2.4 A

Opis

Rozrusznik hybrydowy silnika do odwrócenia silników 3~ do 550 V AC, z wejściem 24 V DC, prądem wyjściowym 2,4 a, klasa 10 Charakterystyka wyzwalania, z ograniczoną funkcją przeciążania bez monitorowania symetrii i wykrywania zanikania faz oraz bez wykrywania spadku obciążenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
