Phoenix Contact MACX MCR-SL-UI-REL 2906169 Wyłącznik krańcowy 1 szt.

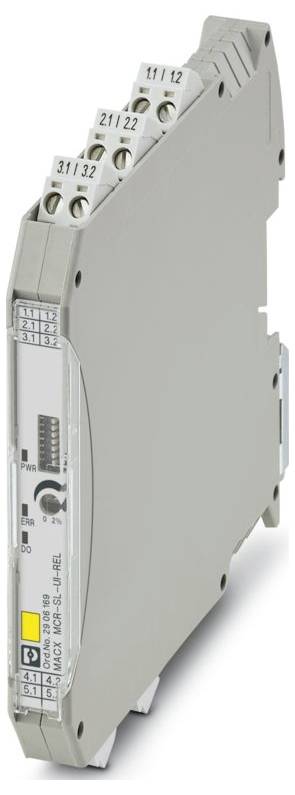

Smukły, szary moduł elektroniczny z wieloma wejściami terminalowymi i oznakowanym panelem bocznym, używany do izolacji sygnałów i konwersji w systemach sterowania.

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik krańcowy

Sygnał wejściowy (maks.)

21 mA

Sygnał wejściowy maks. (napięcie)

10.5 V

Model katalogowy producenta

MACX MCR-SL-UI-REL

Wymiary

(D x S x W) 113.7 x 12.5 x 112.5 mm

Karta katalogowa (PDF)

Dostawa w pon. 12.10

Liczba

Sztuki

Suma (1194,31 zł / Sztuka)

1194,31 zł

1469,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MACX Analog
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 14
Szerokość: 12,5 mm
Wysokość: 112,5 mm
Głębokość: 113,7 mm
Kolor: szary (RAL 7042)
Materiał obudowy: PA 6.6-FR
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -20 °C ... 65 °C (dowolna pozycja montażu)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/przepisy: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
Uwaga: Podczas procesu interferencji mogą wystąpić niewielkie odchylenia.
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 7 mm
ATEX: ATEX
IECEx: IECEx
Oznaczenie: c
UL, USA / Kanada: UL, USA / Kanada
Utrata mocy: 0,9 W
Zakres napięcia zasilania: 9,6 V DC ... 30 V DC
CE: CE
Certyfikat: DNV 21.0089 X
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
INMETRO: INMETRO
Odporność na zakłócenia EN 61000-6-2
Wskaźnik stanu: zielona dioda LED (napięcie zasilania); żółta dioda LED (wyjście przełączające); czerwona dioda LED, migająca (błąd linii lub czujnika, ERR)
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Typowy pobór prądu: 38 mA (24 V DC)
Maksymalny pobór prądu: 90 mA (10 V DC)
Izolacja: Bezpieczna separacja
Konfiguracja styków: 1 styk przełączny
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: B
Wilgotność: B
Wibracje: A
EMC: A
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 375 V AC
Napięcie testowe: 2,5 kV AC (50 Hz, 60 s)
Funkcjonalność: Funkcjonalność
Materiał styków: AgSnO2, pokryte twardym złotem
CCC / Chiny Ex: CCC / Chiny Ex
Standard GB: Standard GB
Izolacja galwaniczna: Izolacja galwaniczna
Prąd wejściowy rezystancji wejściowej: 28 omów
Maksymalny współczynnik temperaturowy: 0,01%/K
Maksymalny błąd transmisji: 0,1%
Pobór mocy: ≤ 1,2 W
Prąd sygnału wejściowego: 0,2 mA ... 20 mA; 0,18 mA ... 21 mA (maksymalny zakres)
Głębokość NS 35/7,5: 114,5 mm (zatrzaskowe na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Konfiguracja: przełączniki DIP
Napięcie sygnału wejściowego: 0,1 V ... 10 V; 0,1 V ... 10,5 V (maksymalny zasięg)
Przełączanie: Przekaźnik: Przełączanie: Przekaźnik
Maksymalny prąd przełączania: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (obciążenie rezystancyjne, 24 V DC, 50 mW); ≤ 0,2 A DC (obciążenie rezystancyjne, 120 V DC)
Była instalacja (EPL): Gc;Div. 2
Sygnał: Napięcie/Prąd: Sygnał: Napięcie/Prąd
Poziom integralności bezpieczeństwa (SIL, IEC 61508): Poziom integralności bezpieczeństwa (SIL, IEC 61508)
Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1: Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1
Rezystancja wejściowa napięcie wejściowe: 100 kΩ
Odpowiedź skokowa (0-99%): ≤ 22 ms
Gniazdo testowe: Gniazdo testowe
Maksymalna średnica: 2 mm
Zdolność systematyczna: Zdolność systematyczna
Wykrywanie usterek linii: 0,1 mA (przerwa w linii); 21,1 mA (zwarcie)
Próg przełączania „0” sygnału prądowego: regulowany za pomocą przełączników DIP (w krokach co 1,25%) i potencjometru (liniowo do 2% progu przełączania ustawionego za pomocą przełączników DIP)
Histereza przełączania: wył.: ok. 0,5%, wł.: ok. 1%
Poziom wydajności (ISO 13849): Poziom wydajności (ISO 13849)
Dokładność punktu przełączania: 0,1%
Izolacja galwaniczna wyjścia/zasilania IEC/EN 60079-7: Izolacja galwaniczna wyjścia/zasilania IEC/EN 60079-7
Izolacja galwaniczna wejścia/wyjścia, zasilanie IEC/EN 60079-7: Izolacja galwaniczna wejścia/wyjścia, zasilanie IEC/EN 60079-7
Zakres znamionowego napięcia zasilania: 12 V DC ... 24 V prądu stałego -20% ... +25 %
Maksymalny całkowity błąd wejściowy napięcia: ± 10 mV
Maksymalny całkowity błąd wejściowy prądu: ± 20 µA

Model katalogowy producenta: MACX MCR-SL-UI-REL

Rodzaj produktu: Wyłącznik krańcowy

Sygnał wejściowy (maks.): 21 mA

Sygnał wejściowy maks. (napięcie): 10.5 V

Wymiary: (D x S x W) 113.7 x 12.5 x 112.5 mm

Połączenie komponentów: śrubowe

Sygnał wejściowy (napięcie): 0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)

Sygnał wejściowy (natężenie): 0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)

Zawartość: 1 szt.

Konfiguracja: Przełącznik DIP

Szerokość produktu: 12.5 mm

Wysokość produktu: 112.5 mm

Długość produktu: 113.7 mm

Maksymalna temperatura otoczenia: 65 °C

Minimalna temperatura otoczenia: -20 °C

Napięcie zasilania: 24 V/DC

Napięcie zasilania U(B): 12 V DC ... 24 V DC -20 % ... +25 %

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Głębokość produktu: 113.7 mm

: IP20

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Wyłącznik krańcowy 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Wyłącznik krańcowy 1 szt.

Opis

Wyłącznik krańcowy z wejściem dla sygnałów prądu i napięcia czynnego oraz wyjściem przekaźnika granicznego (przełącznego). Możliwość regulacji za pomocą przełączników DIP i potencjometru, izolacja galwaniczna 3-drożna, do SIL2 (SC3), PLc Cat.1, zaciski śrubowe.
