Phoenix Contact MACX MCR-VDC Przetwornik pomiarowy napięcia

Szare, wąskie urządzenie elektroniczne z wieloma zaciskami przyłączeniowymi na górze, przyciskami z boku i napisami.

Zdjęcie poglądowe

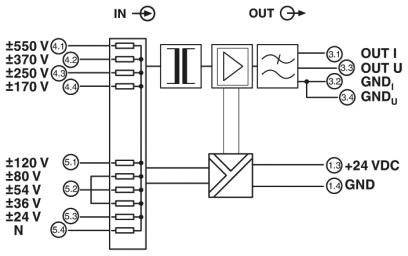

Schemat elektryczny z różnymi poziomami napięcia (550V do 24V) oraz połączeniami między wejściami a wyjściami. Przedstawia przepływ prądu i komponenty.

'Schemat elektryczny systemu z różnymi poziomami napięć, punktami wejściowymi i wyjściowymi oraz zasilaniem prądu stałego.'

1/3

Zdjęcie poglądowe

Napięcie robocze

19.2 V/DC - 30 V/DC

Model katalogowy producenta

MACX MCR-VDC

Połączenie komponentów

śrubowe

Specyfikacja

Przetwornik pomiarowy napięcia

Szerokość produktu

22.5 mm

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (1430,08 zł / Sztuka)

1430,08 zł

1759,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wysokość: 112.8 mm
Głębokość: 113.5 mm
Temperatura otoczenia (praca): Od -25°C... do 60 °C
Maks. Wysokość zastosowania: ≤ 2000 m.
Stopień ochrony: IP20
Maks. Napięcie wyjściowe: ≤ 11 V.
Obciążenie wtórne / napięciowe wyjście:> 10 kΩ
Maks. prąd wyjściowy: 22 mA
Obciążenie/wyjście prądu:< 500 Ω
Rodzaj połączenia: Wtykowe złącze śrubowe
Długość zdejmowania izolacji: 8 mm
Gwint śrub (połączenie): M3
Przekrój przewodu AWG 24... 14
Kolor: szary
Pozycja montażowa: dowolna
Wskazówka montażowa: Możliwość łączenia szeregowego = 10 mm
Stopień zanieczyszczenia: 2

Napięcie robocze: 19.2 V/DC - 30 V/DC

Model katalogowy producenta: MACX MCR-VDC

Połączenie komponentów: śrubowe

Specyfikacja: Przetwornik pomiarowy napięcia

Szerokość produktu: 22.5 mm

Pobór prądu: 60 mA

Napięcie zasilania: 24 V/DC

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2140975 Phoenix Contact MACX MCR-VDC Przetwornik pomiarowy napięcia

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2140975 Phoenix Contact MACX MCR-VDC Przetwornik pomiarowy napięcia

Opis

Dwukierunkowe sygnały wyjściowe. 3-drożne rozdzielenie. Wyrównanie ZERO/NAPIĘCIE ± 20 %. Beznarzędziowe ustawianie wartości pomiarowych. Konfiguracja Teach-in zakresu pomiaru.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
