Phoenix Contact MINI MCR-2-RPS-I-I-OLP 2906446 Rodzialacz sygnału 1 szt.

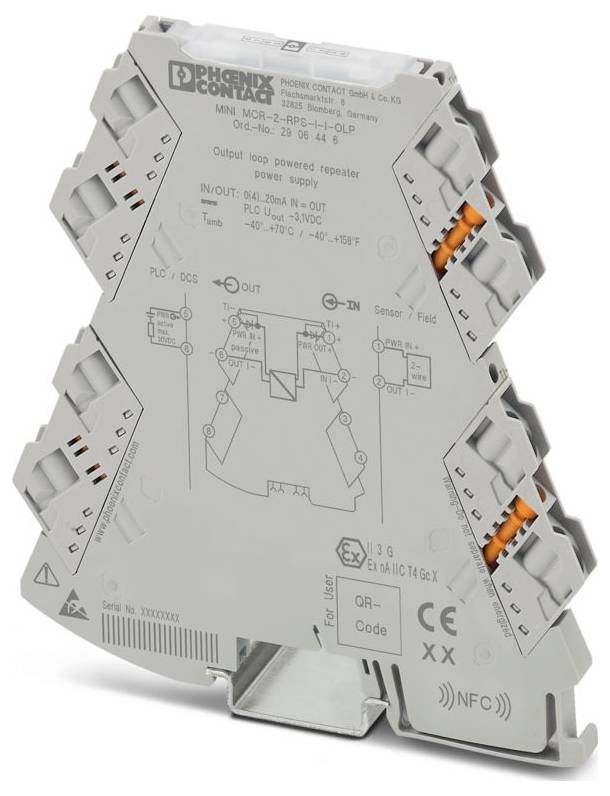

Przekaźnik Phoenix Contact do przetwarzania sygnałów, z wejściami, wyjściami i połączeniami zacisku etykietowanymi do użytku przemysłowego.

Zdjęcie poglądowe

Rodzaj produktu

Rodzialacz sygnału

Sygnał wejściowy (maks.)

20 mA

Model katalogowy producenta

MINI MCR-2-RPS-I-I-OLP

Wymiary

(D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

Dostawa w pon. 28.09

21 Sztuki

Liczba

Sztuki

Suma (714,63 zł / Sztuka)

714,63 zł

878,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MINI Analog Pro
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm² (z tulejką); 0,14 mm² ... 2,5 mm² (bez tulejki)
Przekrój przewodu AWG: 24 ... 12 (elastyczne)
Szerokość: 6,2 mm
Wysokość: 109,81 mm
Głębokość: 119,2 mm
Kolor: szary (RAL 7042)
Materiał obudowy: PBT
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP20 (niezgodny z normą UL)
Temperatura otoczenia (praca): -40 ° C ... + 70 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/przepisy: GB/T 3836.1; GB/T 3836.3
Uwaga: Podczas procesu interferencji mogą wystąpić niewielkie odchylenia.
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
ATEX: ATEX
IECEx: IECEx
Oznaczenie:  2Ex ec IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22: HL 1 - HL 2
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23: HL 1 - HL 2
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24: HL 1 - HL 2
Zakres napięcia zasilania: 8 V DC ... 30 V DC (zasilanie z pętli, nie wymaga zewnętrznego źródła zasilania)
CE: CE
Certyfikat: BY/112 02.01 TP012 103.01 00081
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Odporność na zakłócenia EN 61000-6-2
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Liczba kanałów: 1
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Izolacja: izolacja wzmocniona
Napięcie znamionowe izolacji: 300 Vrms
Napięcie testowe: 3 kV AC (50 Hz, 60 s)
Obciążenie/prąd wyjściowy obciążenia: 600 Ω
CCC / Chiny Ex: CCC / Chiny Ex
Standard GB: Standard GB
Liczba wyjść: 1
Izolacja galwaniczna: Izolacja galwaniczna
Maksymalny współczynnik temperaturowy: ≤ 0,001 %/K
Częstotliwość odcięcia (3 dB): 100 Hz
Maksymalny błąd transmisji: ≤ 0,1% (przy 5 V)
Pobór mocy: 600 mW (25 mA)
Prąd sygnału wejściowego: 0 mA ... 20 mA; 4 mA ... 20 mA
Napięcie zasilania nadajnika: UA - 5 V
Prąd sygnału wyjściowego: 0 mA ... 20 mA; 4 mA ... 20 mA
Liczba wejść: 1
Była instalacja (EPL): Gc;Div. 2
EAC Ex: EAC Ex
Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1: Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1
Zachowanie transmisji sygnału: Wejście = Wyjście
Sygnał: Prąd: Sygnał: Prąd
Konfigurowalny/Programowalny: nie
Strata napięcia: 3,1 V (I = 20 mA)
Dodatkowy błąd zależny od napięcia wejściowego: (UA - 5 V) x 0,06%
Prąd reakcji: ≈ 200 µA
EAC Ex: EAC Ex

Model katalogowy producenta: MINI MCR-2-RPS-I-I-OLP

Rodzaj produktu: Rodzialacz sygnału

Sygnał wejściowy (maks.): 20 mA

Wymiary: (D x S x W) 119.2 x 6.2 x 109.81 mm

Połączenie komponentów: śrubowe

Sygnał wyjściowy (natężenie): 0 mA ... 20 mA;4 mA ... 20 mA

Sygnał wejściowy (natężenie): 0 mA ... 20 mA;4 mA ... 20 mA

Zawartość: 1 szt.

Konfiguracja: bez regulacji

Szerokość produktu: 6.2 mm

Wysokość produktu: 109.81 mm

Długość produktu: 119.2 mm

Maksymalna temperatura otoczenia: 70 °C

Minimalna temperatura otoczenia: -40 °C

Napięcie zasilania: 30 V/DC

Napięcie zasilania U(B): 8 V DC ... 30 V DC

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.14 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Głębokość produktu: 119.2 mm

: IP20

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3580029 Phoenix Contact MINI MCR-2-RPS-I-I-OLP 2906446 Rodzialacz sygnału 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580029 Phoenix Contact MINI MCR-2-RPS-I-I-OLP 2906446 Rodzialacz sygnału 1 szt.

Opis

1-kanałowy, dwudrożny izolator zasilania z wyjściem pętli, z technologią połączeń wtykowych, zapewniający galwaniczną izolację sygnałów analogowych. Sygnał wejściowy = Sygnał wyjściowy: 0(4) mA ... 20 mA. Technologia połączeń śrubowych.
