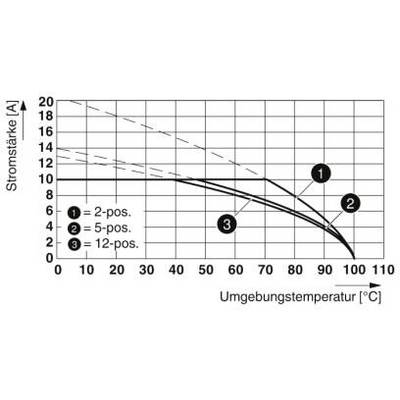

![Diagram przedstawia natężenie prądu (I[A]) w funkcji temperatury (θ[°C]) z trzema krzywymi: 1=2-poz., 2=5-poz., 3=12-poz. Ilustruje zależność natężenia prądu od temperatury.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209466TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
![Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C]. Trzy krzywe dla przełącznika 2-pozycyjnego, 5-pozycyjnego oraz 12-pozycyjnego. Spadek wraz ze wzrostem temperatury.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209466TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/9
Zdjęcie poglądowe
Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 4 Wymiary siatki: 5.08 mm 1842238 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin męskiego na kabel
Rodzaj złącza
złącze męskie
Ilość rzędów
2
Wymiary siatki
5.08 mm
Ilość pinów
4
Karta katalogowa (PDF)
39 Sztuki
Liczba
Suma (12,35 zł / Sztuka)
12,35 zł
15,19 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 4
Dane techniczne
- Liczba przyłączy: 8
- Przekrój nominalny: 2.5 m²
- Wymiary pina: 1 x 1 mm
- Grupa materiału izolacyjnego: IIIa
- Znamionowe napięcie udarowe (III/3): 4 kV
- System wtykowy: CLASSIC COMBICON
- Zamek: Brak
- Liczba potencjałów: 8
- Wysokość (wysokość bez pinów do lutowania): 27,49 mm
- Długość pinów: 3,8 mm
- Temperatura otoczenia (montaż): -5°C... 100°C
- Siła połączenia ok. 8 N
- Siła potrzebna do bieguna ok. 6 N.
- Cykle Łączeniowe 25
- Częstotliwość: Od 10 Do 150 Do 10 Hz
- Rodzaj produktu
Obudowa złącza pin męskiego na kabel
- Rodzaj złącza
złącze męskie
- Ilość rzędów
2
- Wymiary siatki
5.08 mm
- Ilość pinów
4
- Szerokość produktu
22.87 mm
- Natężenie znamionowe
10 A
- Natężenie znamionowe - zaokrąglone
10 A
- Zawartość
1 szt.
- Wymiary
(D x S x W) 20.1 x 22.87 x 31.29 mm
- Połączenie komponentów
do PCB
- Numer katalogowy producenta
1842238
- Kolor
zielony
- Materiał izolacyjny
PBT
- Materiał styku
stop Cu, cynowany
- Wykończenie strony z PCB
cyna
- Wykończenie strony ze wtykami
cyna
- Napięcie znamionowe
320 V
- Wysokość produktu
31.29 mm
- Długość produktu
20.1 mm
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
MDSTBW 2,5/ 4-G-5,08
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2209466 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 4 Wymiary siatki: 5.08 mm 1842238 1 szt.
Karta katalogowa 2209466 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 4 Wymiary siatki: 5.08 mm 1842238 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209466 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 4 Wymiary siatki: 5.08 mm 1842238 1 szt.
Opis
Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia. Prosta wymiana płytek drukowanych dzięki wtykowym podzespołom. Znana zasada montażu pozwala na zastosowanie na całym świecie. Połączenie przewodów na kilku poziomach umożliwia większą gęstość styków.
