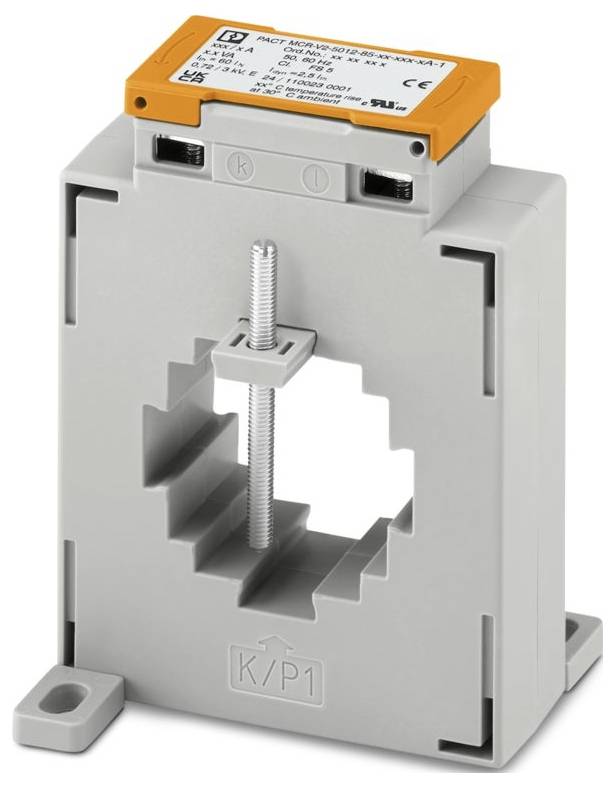

Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 2276133 Przekładnik prądowy Prąd pierwotny 250 A Prąd wtórny 5 A Średnica
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
79 Sztuki
Liczba
Suma (161,79 zł / Sztuka)
161,79 zł
199,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przekładnik prądowy
- Prąd wejściowy (current) 250 A
- Prąd wtórny 5 A
- Średnica otworu 42 mm
Dane techniczne
- Rodzina produktów: Przekładniki prądowe zaciskowe
- Rodzaj połączenia: śrubowe.
- Moment dokręcania: 2 Nm ... 2 Nm
- Przekrój przewodu giętkiego: 2x 10 mm² ... 10 mm² (zaciski wtórne)
- Szerokość: 40 mm
- Wysokość: 10 mm
- Głębokość: 31 mm
- Kolor: szary (RAL 7042)
- Klasa palności wg UL 94: V0 (obudowa)
- Materiał obudowy: PA 6.6
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -25 °C ... 40 °C
- Temperatura otoczenia (przechowywanie / transport): -25 ° C ... 40 °C
- Wysokość: ≤ 1000 m
- Normy/Przepisy: EN 61869
- Sposób montażu: montaż na szynie; montaż na ścianie
- Dopuszczalna wilgotność (praca): Tylko do użytku wewnątrz pomieszczeń, bez kondensacji
- Końcówka odizolowanego przewodu: 10 mm
- Ogólne: Ogólne
- Identyfikator: XODW8.E323953
- UL, USA / Kanada: UL, USA / Kanada
- Średnica: 6,5 mm
- CE: CE
- Certyfikat: zgodny z UKCA
- Sygnał: Sygnał
- Wymiary artykułu: Wymiary artykułu
- Wymiary artykułu dla alternatywnego montażu: Wymiary artykułu dla alternatywnego montażu
- Oznaczenie: Wyjście prądowe
- Otwór wiertniczy: Otwór wiertniczy
- UKCA: UKCA
- Znamionowe napięcie izolacji: 1 kV (faza / przewód neutralny)
- Klasa dokładności 1
- Typ przetwornika: Przekładnik prądowy zaciskowy
- Przekładnik prądowy: Przekładnik prądowy
- Drabina okrągła: Drabina okrągła
- Możliwość kalibracji: nie
- Moc znamionowa: 7,5 VA
- Krótkotrwały przepływ projektowy cieplny: Ith = 60 * In
- Prąd ciągły znamionowy cieplny: Id = 1,2 * In
- Prąd znamionowy impulsowy: Idyn = 2,5 * Ith
- Częstotliwość znamionowa fn: 50 Hz; 60 Hz
- Prąd pierwotny znamionowy Ipn: 0 A AC ... 250 A prądu przemiennego
- Prąd znamionowy wtórny Isn: 5 A AC
- Współczynnik ograniczenia nadprądowego: FS 5
- Szyna miedziana: Szyna miedziana
- Szyna miedziana 2: Szyna miedziana 2
- Klasa materiału izolacyjnego: H
- Rodzaj produktu
Przekładnik prądowy
- Rodzaj mocowania konwertera prądu
Montaż na szynę DIN
- Prąd pierwotny
250 A
- Prąd wtórny
5 A
7.5 VA
- Średnica otworu
42 mm
- Klasa dokładności
1
- Model katalogowy producenta
PACT MCR-V2-5012- 85- 250-5A-1
- Wymiary
(D x S x W) 85 x 31 x 110 mm
- Prąd wtórny
5 A
- Prąd pierwotny
250 A
- Szerokość produktu
31 mm
- Wysokość produktu
110 mm
- Długość produktu
85 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3578844 Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 2276133 Przekładnik prądowy Prąd pierwotny 250 A Prąd wtórny 5 A Średnica
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3578844 Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 2276133 Przekładnik prądowy Prąd pierwotny 250 A Prąd wtórny 5 A Średnica
Opis
Przekładnik prądowy, prąd pierwotny 250 A AC; Prąd wtórny 5 A AC; Klasa dokładności 1; Moc znamionowa 7,5 VA
