Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Szary elektroniczny przyrząd z gniazdami przyłączeniowymi, często stosowany do sterowania w systemach automatycznych.

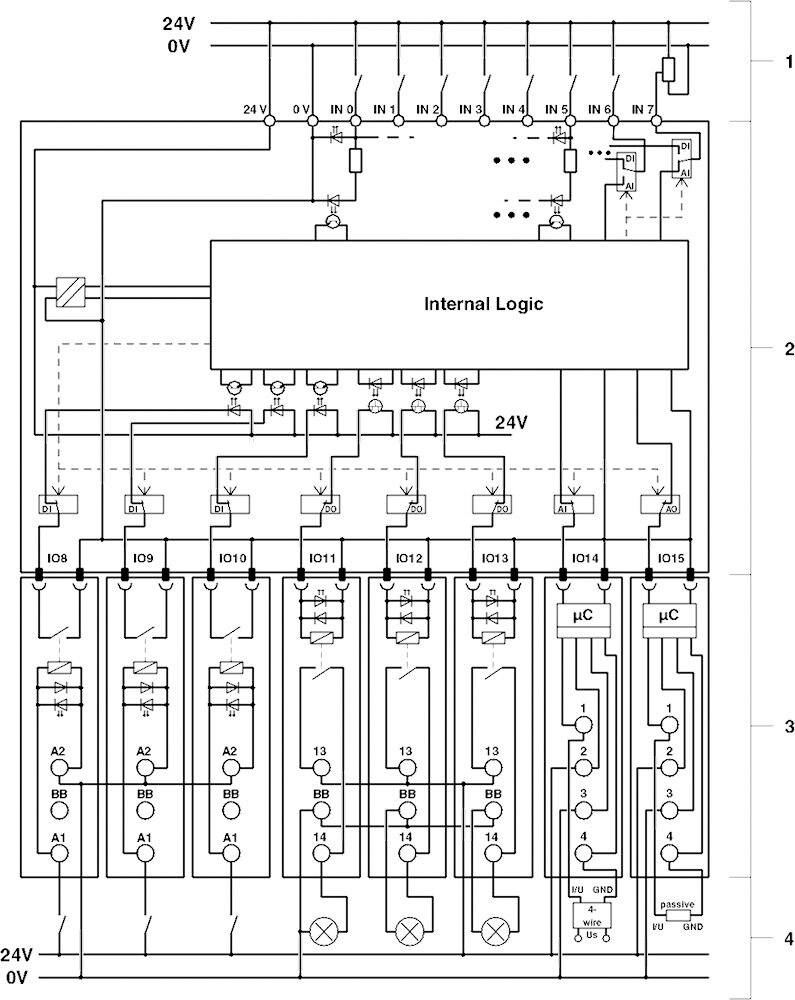

Schemat elektrycznego urządzenia sterującego z wieloma wejściami (WE1-WE9) i wyjściami (WY1-WY5), logika wewnętrzna umieszczona centralnie u góry.

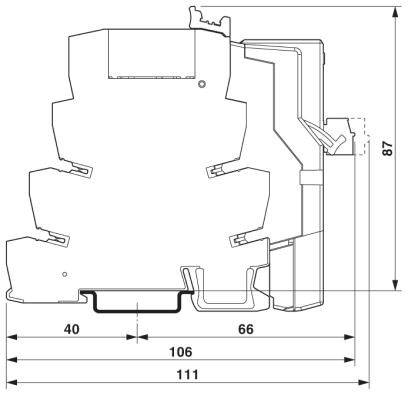

Przekrój poprzeczny elementu technicznego z wymiarami: szerokość 111 mm, wysokość 87 mm, szerokości części 40 mm, 66 mm.

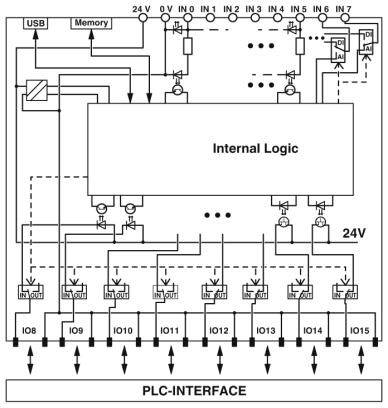

Schemat elektryczny interfejsu PLC z wejściami, wyjściami i logiką wewnętrzną. Przedstawia połączenia USB i pamięci.

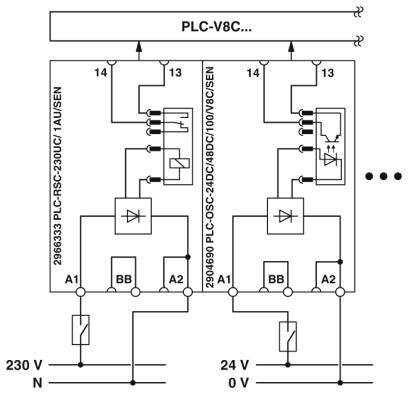

Schemat pokazuje okablowanie systemu PLC z dwoma modułami przekaźnikowymi, z wejściami przy 230 V i 24 V oraz wyjściami przy 0 V.

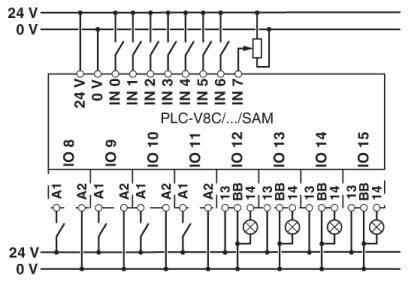

Schemat elektryczny jednostki sterującej PLC z numerowanymi złączami wejściowymi i wyjściowymi od 0 do 15, przedstawiający połączenia elektryczne i oznaczenia.

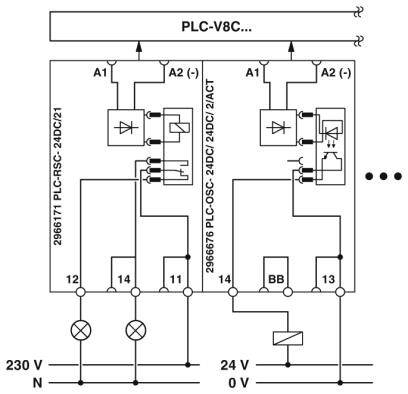

Schemat połączeń modułu przekaźnikowego 'PLC-V8C'. Przedstawia punkty przyłączeniowe, wejścia napięciowe (230V, 24V) oraz obwody sterujące dla 2 przekaźników.

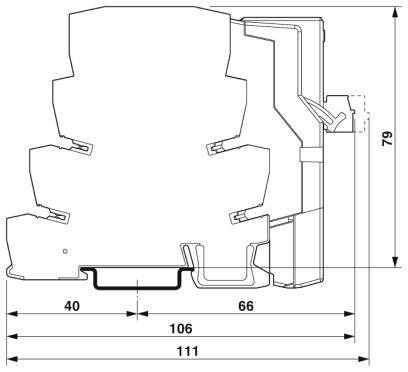

Rysunek techniczny przekroju profilu z wymiarami: szerokość 111, wysokość 79 mm, ze szczególnym uwzględnieniem szczegółów struktury.

1/8

Karta katalogowa (PDF)

Dostawa w wt. 21.07

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (771,54 zł / Sztuka)

771,54 zł

948,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Zgłoś wątpliwości prawne

Dane techniczne

Opis wejścia: EN 61131-2 typ 3
Ilość wejść: 8 (konfigurowalna analogowo)
Zabezpieczenie Obwodu: Ochrona Przed Odwrotną Polaryzacją
Kolor: szary
Wskaźnik statusu: Zielona dioda LED
Zakres napięcia wejściowego: 0 V... 10 V
Rezystancja wejściowa> 3,5 kΩ
Pobór prądu typowy: 4 ma
Liczba wyjść: ≤ 8
Dokładność czasu rzeczywistego ±2 s/d
Zegar Czasu Rzeczywistego Czas Buforowania 96 H (Kondensator)
Pozycja montażowa: dowolna
Wskazówka montażowa: Wtykany do 8 x zacisków PLC-INTERFACE
Długość zdejmowania izolacji: 9 mm
Liczba przyłączy 1
Przekrój przewodu sztywnego: 0,14 mm² 1,5 mm²
Przekrój przewodu elastycznego: 0,14 mm² 1,5 mm²
Przekrój przewodu AWG 26... 16
Znamionowe napięcie izolacji 50 V.
Mierzone napięcie szczytowe: 0,8 kV
Stopień zanieczyszczenia: 2
Kategoria przepięcia III

Model katalogowy producenta: PLC-V8C/PT-24DC/SAM2

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 26.4 V/DC

Maksymalne napięcie robocze: 26.4 V/DC

Napięcie robocze: 24 V/DC

Wysokość produktu: 111 mm

Długość produktu: 87 mm

Szerokość produktu: 50 mm

: IP20

Wymiary: (D x S x W) 87 x 50 x 111 mm

Rodzaj przyłączenia: Złącze Push-in

Numer katalogowy producenta: 2907443

Maksymalna temperatura otoczenia: +50 °C

Minimalna temperatura otoczenia: -20 °C

Do pobrania

Karta katalogowa

Karta katalogowa 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Opis

Moduł logiczny PLC stand-alone, generacji 2, z 16 terminalami i/o, 8 cyfrowych lub analogowych zacisków PLC-INTERFACE, z możliwością rozszerzenia do 48 i/O, zegar czasu rzeczywistego, gniazdo micro-USB, moduł pamięci i adapter Bluetooth, złącze Push-in.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
