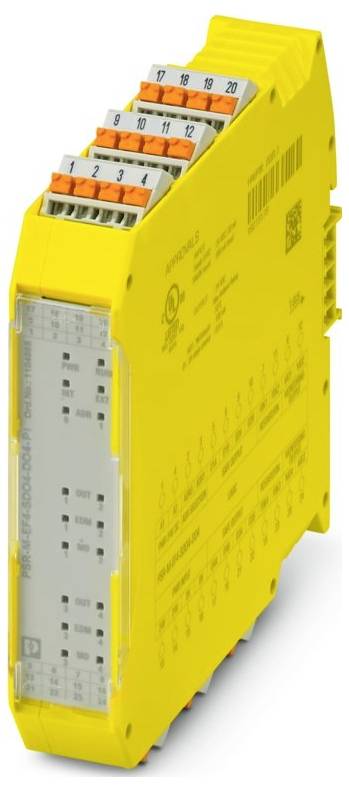

Phoenix Contact PSR-M-EF4-SDO4-DO4-PI 1104868 Moduł rozszerzeń 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1300,00 zł / Sztuka)
1300,00 zł
1599,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 14
- Szerokość: 22,61 mm
- Wysokość: 107,74 mm
- Głębokość: 113,6 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna strata mocy w warunkach nominalnych: 6,67 W (przy maksymalnym dopuszczalnym obciążeniu)
- Klasa ochrony III
- CE: CE
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Długość kabla: maks. 100 m (na gniazdo)
- Pobór prądu: typ. 10 mA (typ. w USA); maks. 13 mA (przy napięciu sterującym 28,8 V DC)
- Napięcie wyjściowe znamionowe: 24 V DC (zasilane przez A1)
- Połączenie przewodów: Połączenie przewodów
- Częstotliwość przełączania: maks. 1/4 x t cyklu [Hz]
- Instrukcja montażu: Uwaga na obniżenie mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Napięcie: 24 V DC (przez A1)
- Obwód zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją szeregową
- Wskaźnik stanu: 1 x dioda LED (zielona), 2 x dioda LED (pomarańczowa); 8 x dioda LED (żółta); 4 x dioda LED (zielona, czerwona)
- Zakres napięcia wyjściowego: 18,2 V DC ... 27,8 V prądu stałego (USA - 1 V)
- Oznaczenie: 24V/0V
- Zastosowanie: Bezpieczne wyłączanie
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy: maks. 750 mA (Δt 1 s)
- Opis wyjścia: PNP, IEC 61131-2 Typ 0,1; nie zorientowany na bezpieczeństwo; uziemienie odniesienia A2/0V
- Maksymalny prąd rozruchowy: 1,1 A (Δt = 3 s przy Us)
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Ciągły limit prądu: 100 mA (na kanał); 400 mA (całkowity prąd wszystkich wyjść sygnału cyfrowego)
- Prąd upływu: maks. 100 µA
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 5 A)
- Prąd znamionowy zasilający układ sterowania IS: patrz zasilanie A1/A2
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Czasy: Czasy
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV pomiędzy zasilaniem 24 V a wejściami/wyjściami obudowy
- Czas filtrowania: 250 ms ±2 ms (częstotliwość impulsów testowych)> (500 milisekund)
- Liczba wyjść: 4
- Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
- Poziom wydajności (PL): e (konfiguracja 2-kanałowa); d (konfiguracja 1-kanałowa)
- Poziom integralności bezpieczeństwa (SIL): 3 (konfiguracja 2-kanałowa); 2 (konfiguracja 1-kanałowa)
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Opis wejścia: IEC 61131-2 Typ 3
- Liczba wejść: 4
- Wskaźnik błędu: 2 x dioda LED (czerwona)
- Zakres napięcia wejściowego sygnału „0”: 0 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 28,8 V prądu stałego
- Maksymalne obciążenie pojemnościowe: maks. 680 nF
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Pobór mocy w USA: typowo 0,72 W (wyjścia nieaktywne)
- Kategoria przystanku: 0
- Czas ponownego uruchomienia: min. 5 s (czas rozruchu); maks. 10 s (czas łodzi)
- Zakres prądu wejściowego sygnału „0”:< 1 mA
- Maksymalna dopuszczalna całkowita rezystancja linii: 1,2 kΩ (obwód wejściowy i resetujący dla USA)
- Obciążenie rezystancyjne: min. 180 Ω (należy przestrzegać maksymalnego prądu ciągłego)
- Zabezpieczenie przed zwarciem: Tak (samoograniczające się do 1,1 A)
- Obwód rozładowania: Nie
- Czas reakcji: patrz instrukcja obsługi
- Interfejsy: szyna DIN TBUS do podłączenia do modułu głównego, w zestawie
- Maksymalne obciążenie indukcyjne: maks. 1,4 mH
- Zakres nominalnego napięcia wyjściowego: 18 V DC ... 27,6 V prądu stałego (USA - 1,2 V)
- Napięcie wyjściowe w stanie wyłączonym: maks. 0,1 V
- Impulsy testowe:< 80 µs (szerokość impulsu testowego, niskie impulsy testowe); częstotliwość impulsów testowych, niskie impulsy testowe> 2 x cykl T;< 20 µs (szerokość impulsu testowego, wysokie impulsy testowe); ≥ 1,5 s (częstotliwość impulsów testowych, wysokie impulsy testowe)
- Raport: MO1, MO2, MO3, MO4: Raport: MO1, MO2, MO3, MO4
- Dane dotyczące bezpieczeństwa: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej: Dane dotyczące bezpieczeństwa: IEC 61508 – Wysokie wymagania dla konfiguracji 2-kanałowej
- Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej: Dane związane z bezpieczeństwem: IEC 61508 – Wysokie wymagania dla konfiguracji jednokanałowej
- Cyfrowe: wejścia resetujące (FBK1, FBK2, FBK3, FBK4): Cyfrowe: wejścia resetujące (FBK1, FBK2, FBK3, FBK4)
- Cyfrowe: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B: Cyfrowe: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B
- Rodzaj produktu
Moduł rozszerzeń
- Maksymalna ilość wejść
4
- Maksymalna ilość wyjść
12
- Napięcie robocze
24 V/DC
- Wysokość produktu
107.74 mm
- Długość produktu
113.6 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 113.6 x 22.61 x 107.74 mm
- Rodzaj przyłączenia
Złącze Push-in
- Numer katalogowy producenta
1104868
- Model katalogowy producenta
PSR-M-EF4-SDO4-DO4-PI
- Typ montażu
Montaż na szynie DIN
- Głębokość produktu
113.6 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563921 Phoenix Contact PSR-M-EF4-SDO4-DO4-PI 1104868 Moduł rozszerzeń 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563921 Phoenix Contact PSR-M-EF4-SDO4-DO4-PI 1104868 Moduł rozszerzeń 24 V/DC
Opis
Bezpieczny moduł rozszerzeń z 4 bezpiecznymi wyjściami (0,4 A), 4 wejściami resetu, 4 wyjściami sygnalizacyjnymi, interfejsem TBUS, do SIL 3, Kat. 4/PL e, wtykowym zaciskiem push-in, w zestawie złącze TBUS
