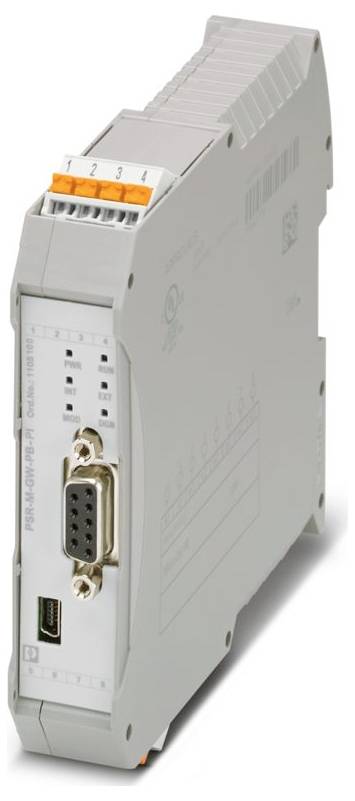

Phoenix Contact PSR-M-GW-PB-PI 1105100 Interfejs danych 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1633,33 zł / Sztuka)
1633,33 zł
2009,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Typ połączenia: USB 2.0 Hi-Speed
- Szerokość: 22,61 mm
- Wysokość: 107,74 mm
- Głębokość: 114,75 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna strata mocy w warunkach nominalnych: 1,44 W.
- Klasa ochrony: III (EN 50178)
- Protokół komunikacyjny: PROFIBUS DP
- CE: CE
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Układ zabezpieczający: zabezpieczenie przed odwrotną polaryzacją szeregową; dioda tłumiąca
- Wskaźnik stanu: 1 x dioda LED (zielona), 2 x dioda LED (zielona, czerwona)
- Oznaczenie: A1/A2
- Dostawa: Dostawa
- Kolor (obudowa): szary (RAL 7042)
- Prąd rozruchowy:< 2,2 A (Δt = 1 ms przy Us)
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 4 A)
- Prąd znamionowy zasilający układ sterujący IS: typowo 60 mA
- Liczba portów: 1
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV
- Czas filtrowania: typowo 5 ms (przy A1 podczas spadków napięcia przy Us)
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Prędkość transferu: 12 Mbit/s
- Wskaźnik błędu: 2 x dioda LED (czerwona)
- Pobór mocy w USA: typowo 1,44 W
- Interfejsy: szyna DIN TBUS do podłączenia do modułu głównego, w zestawie
- Dane: Interfejs usługi: Dane: Interfejs usługi
- Maksymalna długość kabla: 3 m
- Dane: Interfejs sieciowy: Dane: Interfejs sieciowy
- Standard komunikacji: IEC 61158, RS-485 2-przewodowy
- Rodzaj produktu
Interfejs danych
- Interfejs
USB 2.0 Hi-Speed
- Napięcie robocze
24 V/DC
- Wysokość produktu
107.74 mm
- Długość produktu
114.75 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 114.75 x 22.61 x 107.74 mm
- Rodzaj przyłączenia
Złącze Push-in
- Numer katalogowy producenta
1105100
- Model katalogowy producenta
PSR-M-GW-PB-PI
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Głębokość produktu
114.75 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564199 Phoenix Contact PSR-M-GW-PB-PI 1105100 Interfejs danych 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564199 Phoenix Contact PSR-M-GW-PB-PI 1105100 Interfejs danych 24 V/DC
Opis
Bramka umożliwiająca podłączenie modułu bazowego PSR-M do sterownika wyższego poziomu, PROFIBUS DP, interfejs TBUS, wtykowy zacisk wtykowy, w zestawie złącze TBUS
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
