Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Moduł redundancji

Srebrny zasilacz sieciowy z kratką wentylacyjną, zaciskami przyłączeniowymi i diodami kontrolnymi na przedniej ściance, w stylu przemysłowym.

Zdjęcie poglądowe

Schemat pokazuje obwód elektryczny ze sterowaniem analogowym, OVP oraz połączeniami wejścia i wyjścia. Maksymalnie 30 V AC/DC, 100 mA.

Symbol przełącznika dla elektronicznego obwodu ze sterowaniem analogowym i zabezpieczeniem przeciążeniowym, odpowiedni dla ≤30 V AC/DC, 100 mA.

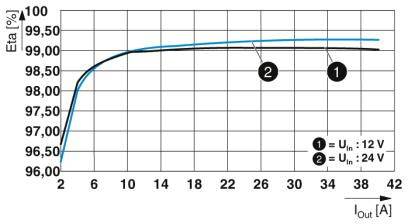

Diagram przedstawia krzywą sprawności (eta) dla dwóch napięć (Un = 12V, Un = 24V) w odniesieniu do prądu wyjściowego (Iout) w amperach. Sprawność wzrasta przy niskim prądzie i stabilizuje się.

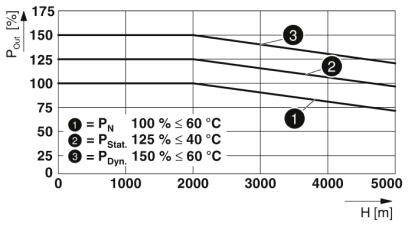

Diagram przedstawia ciśnienie 'P QM [%]' w zależności od wysokości 'H [m]'. Trzy krzywe obrazują wymagania dla 'P N', 'P Stat.' oraz 'P Dyn.' przy różnych temperaturach.

Moduł szynowy DIN z wejściowymi i wyjściowymi złączami. Oznaczenia i diody LED wskazujące stan. Wymiary: 32 mm x 130 mm.

Rysunek techniczny prostokątnego obiektu o wymiarach: 131 szerokość, 130 wysokość, 80 wysokość po lewej stronie, 45 szerokość od dołu, 125 i 122 wewnętrzne.

1/7

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w czw. 8.10

Liczba

Sztuki

Suma (714,63 zł / Sztuka)

714,63 zł

878,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Moduł redundancyjny, lakierowany

Dane techniczne

Szerokość przy alternatywnym montażu: 122 mm
Wysokość przy alternatywnym montażu: 130 mm
Głębokość przy alternatywnym montażu: 35 mm
Stopień ochrony: IP20
Temperatura otoczenia (praca): Od -40°C... 70 °C (> 60 °C OBNIŻENIE WARTOŚCI ZNAMIONOWYCH: 2,5 %/K)
Maks. DOP. Wilgotność (podczas pracy): ≤ 100 % (w temperaturze 25 °C, bez kondensacji)
Kategoria klimatu: 3K3 (zgodnie z EN 60721)
Stopień zanieczyszczenia: 2
Wysokość ustawienia: ≤ 5000 m (> 2000 m, uwzględnić obniżenie wartości znamionowych)

Rodzaj produktu: Moduł redundancji

Maksymalne napięcie wejściowe: 26 V/DC

Minimalne napięcie wejściowe: 8 V/DC

Maksymalne napięcie wyjściowe: 26 V/DC

Minimalne napięcie wyjściowe: 8 V/DC

Wymiary: (S x W x G) 32 x 130 x 125 mm

Prąd wyjściowy: 40 A

Prąd wejściowy: 40 A

Waga: 0.4 kg

Szerokość produktu: 32 mm

Wysokość produktu: 130 mm

Głębokość produktu: 125 mm

Model katalogowy producenta: QUINT4-S-ORING/12-24DC/1X40/+

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Moduł redundancji

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Moduł redundancji

Opis

Redundancja do urządzenia. Ciągły monitoring napięcia wejściowego i odsprzęgania. Oszczędność energii dzięki rozsprzęgania z MOSFET. Ochrona przed przepięciami na wyjściu ponad 30 V DC.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
