Phoenix Contact RAD-DI8-IFS 2901539 Moduł rozszerzający I/O

Zielony moduł elektroniczny z wieloma zaciskami przyłączeniowymi u góry, prawdopodobnie element przemysłowego systemu zabezpieczeń lub jednostki sterującej.

Zdjęcie poglądowe

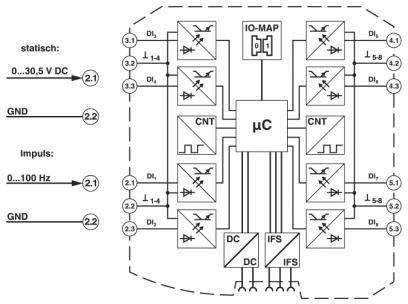

Schemat elektryczny mikrokontroleskiej z wejściami i wyjściami dla napięcia (0...30,5 V DC), impulsu (0...100 Hz) oraz uziemienia (GND).

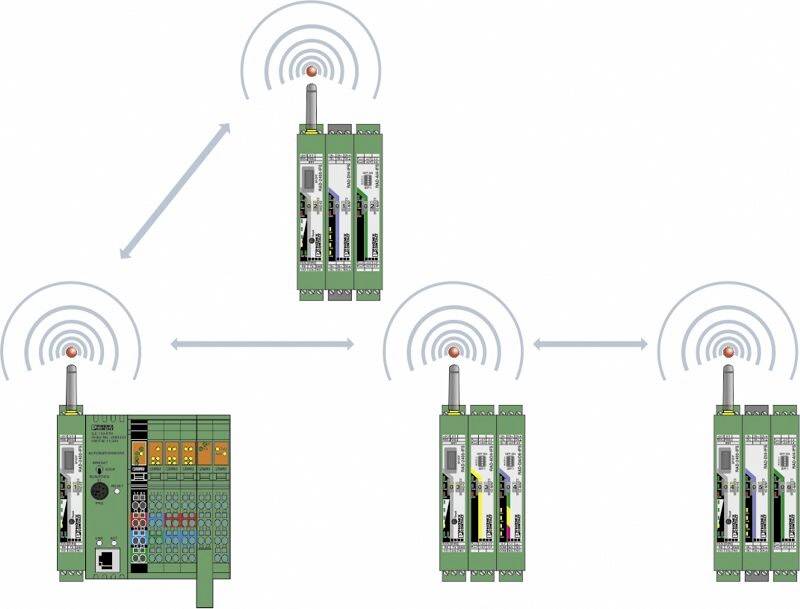

Kilka zielonych urządzeń elektronicznych jest połączonych bezprzewodowo przez fale radiowe emitowane przez anteny. Jedno z urządzeń posiada dodatkowe kolorowe złącza.

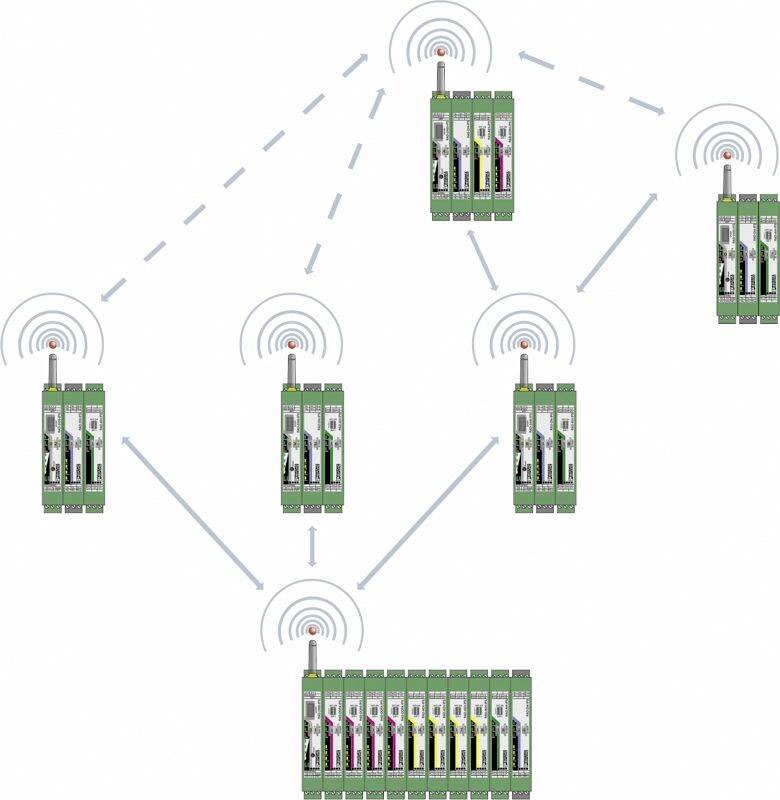

Obraz przedstawia bezprzewodową sieć urządzeń komunikacyjnych. Strzałki łączą urządzenia i wskazują przepływ informacji.

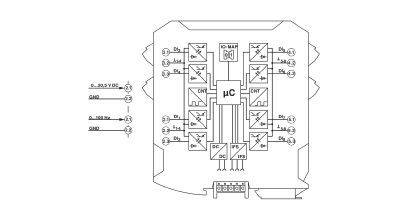

Schemat elektryczny z komponentami elektronicznymi, połączeniami i oznaczeniami dla mikrokontrolera. Przedstawia ścieżki wejściowe i wyjściowe.

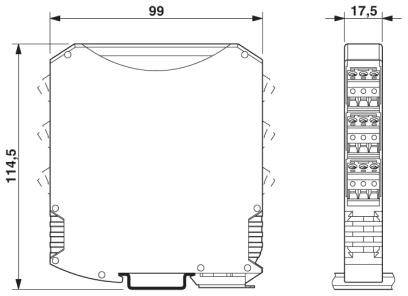

Rysunek techniczny urządzenia o wymiarach 99 mm szerokości i 114,5 mm wysokości. Widok z boku przedstawia szerokość 17,5 mm.

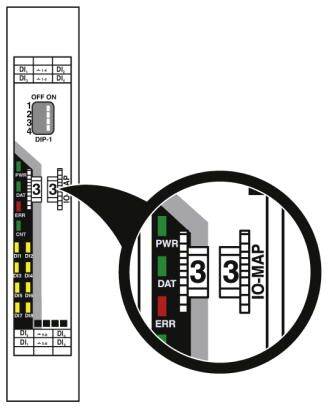

'Diagram modułu I/O ze szczególnym uwzględnieniem przełącznika DIP oraz wskaźników LED zasilania (PWR), danych (DAT) i błędu (ERR).'

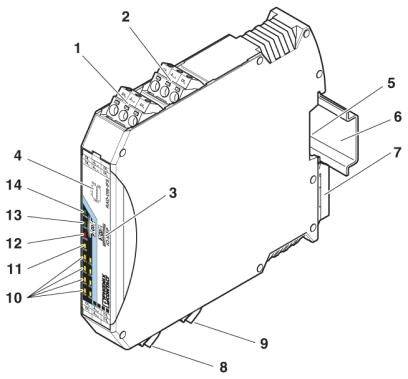

Urządzenie elektroniczne z numerowanymi złączami i komponentami. Idealne zastosowanie w przemysłowych systemach sterowania.

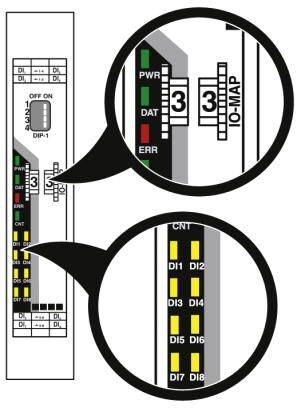

Diagram przedstawia powiększone widoki urządzenia elektronicznego. Na górze przedstawiono diody LED PWR, DAT i ER. Na dole oznaczone są złącza DI1 do DI8.

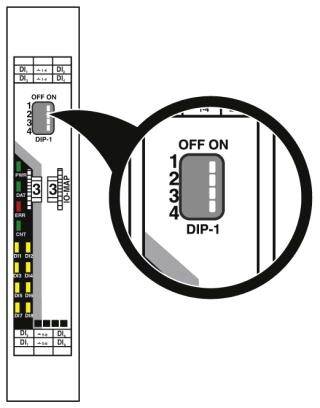

'Ilustracja przełącznika DIP z czterema przełącznikami, drugi i trzeci przełącznik są ustawione w pozycji WŁ.'

1/10

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (1600,81 zł / Sztuka)

1600,81 zł

1969,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Opis Wejścia: Wejście Cyfrowe
Liczba wejść: 8
Wskaźnik statusu: Zielona dioda LED (napięcie zasilania, PWR)
Pozycja montażowa: dowolna
Wskazówka montażowa: Na szynie DIN 35 wg EN 60715
Długość zdejmowania izolacji: 7 mm
Gwint śrub m3
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Przekrój przewodu sztywnego min.: 0,2 mm ²
Przekrój przewodu sztywnego maks. 2,5 mm
Przekrój przewodu elastycznego min.: 0,2 mm²
Przekrój przewodu elastycznego maks.: 2,5 mm²
Przekrój przewodu AWG min. 24
Przekrój przewodu AWG maks. 14

Rodzaj produktu: Moduł rozszerzający I/O

Model katalogowy producenta: RAD-DI8-IFS

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30.5 V/DC

Maksymalne napięcie robocze: 30.5 V/DC

Wysokość produktu: 113 mm

Długość produktu: 114.5 mm

Szerokość produktu: 17.5 mm

: IP20

Wymiary: (D x S x W) 114.5 x 17.5 x 113 mm

Rodzaj przyłączenia: Złącze śrubowe

Numer katalogowy producenta: 2901539

Maksymalna temperatura otoczenia: +70 °C

Minimalna temperatura otoczenia: -40 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225445 Phoenix Contact RAD-DI8-IFS 2901539 Moduł rozszerzający I/O

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225445 Phoenix Contact RAD-DI8-IFS 2901539 Moduł rozszerzający I/O

Opis

Rozszerzony zakres temperatur -40°C... +70°C. Łatwa wymiana modułu również podczas pracy (Hot-Swap). 8 wejść cyfrowych (0... 30,5 V DC). 2 Wejścia Impulsowe (0...100 Hz). Łatwe Uruchomienie Za Pomocą Kółka Radełkowanego.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
