Phoenix Contact RAD-DO8-IFS 2902811 Moduł rozszerzający I/O

Zielona elektroniczna komponenta obwodu z zaciskami przyłączeniowymi i opisaną przednią częścią, stosowana w zastosowaniach przemysłowych.

Zdjęcie poglądowe

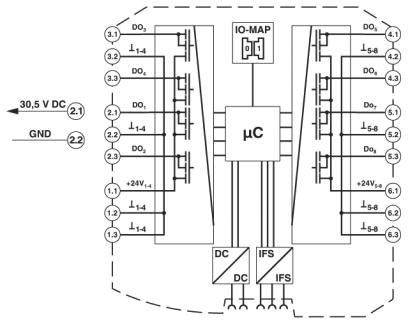

Schemat połączeń mikrokontrolerem, przedstawiający wejścia i wyjścia (D0–D3), zasilanie (30,5 V DC) oraz uziemienie (GND).

Diagram sieci bezprzewodowej z pięcioma połączonymi urządzeniami, przedstawiony za pomocą zielonych komponentów sprzętowych z antenami.

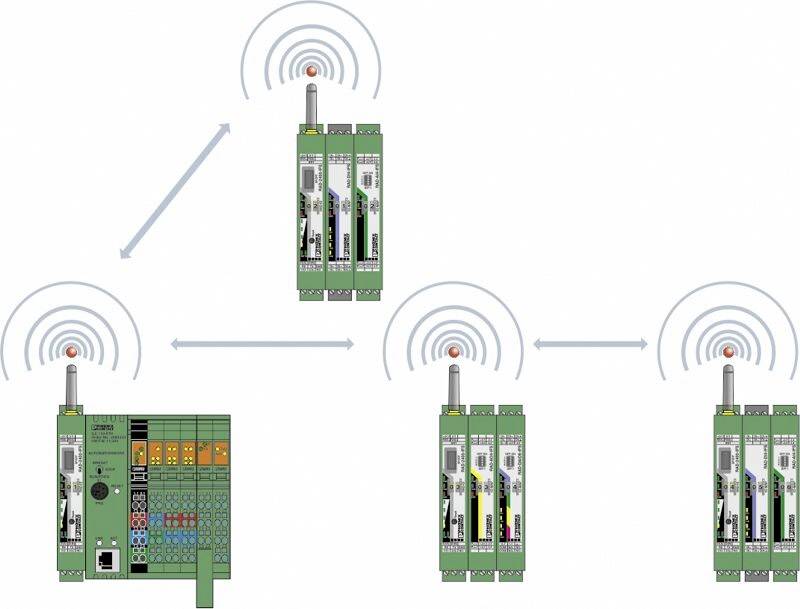

Diagram przedstawia cztery zielone urządzenia sterujące w sieci, połączone strzałkami i falami radiowymi, symbolizujące komunikację bezprzewodową.

Schemat elektryczny mikrokontrolera z różnymi złączami. Przedstawia rozmieszczenie pinów i połączenia z komponentami zewnętrznymi.

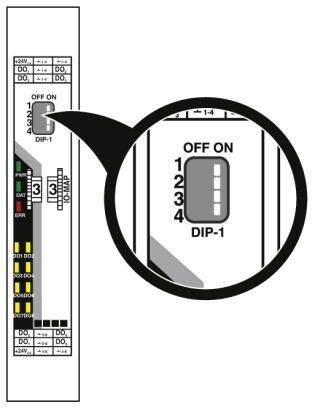

Zbliżenie płytki drukowanej z przełącznikiem DIP. Przełącznik DIP posiada cztery ustawienia, oznaczone numerami '1' do '4', które można przełączyć w pozycję 'WŁ.' lub 'WYŁ.'.

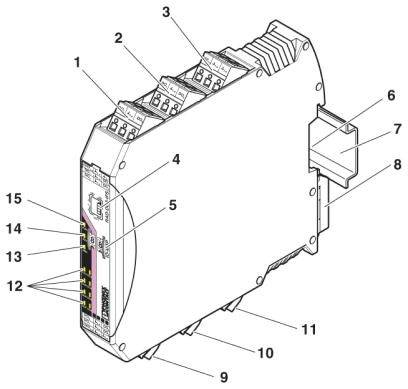

Diagram urządzenia z 15 ponumerowanymi komponentami na module elektronicznym stosowanym w kontekście technicznym lub przemysłowym.

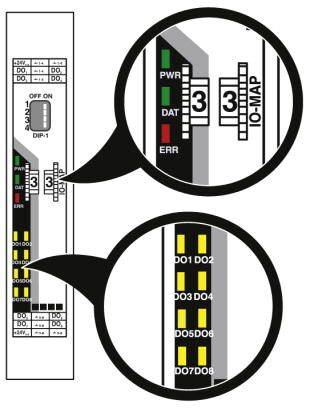

'Ilustracja modułu mapowania I/O z dwoma strefami powiększenia, pokazująca diody LED danych i stanu oraz połączenia D0 do D08.'

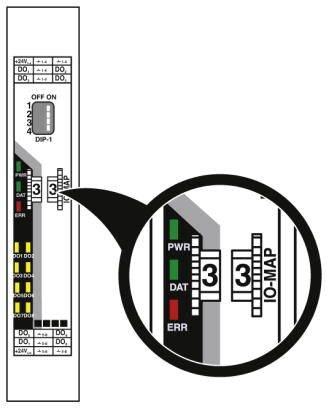

Powiększony widok przełącznika na module we/wy z oznaczeniami 'PWR', 'DAT' i 'ERR' w kolorach czerwonym i zielonym.

Rysunek techniczny prostokątnego urządzenia elektronicznego o wymiarach: szerokość 99 mm, wysokość 114,5 mm, głębokość 17,5 mm.

1/10

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w czw. 1.10

Liczba

Sztuki

Suma (1600,81 zł / Sztuka)

1600,81 zł

1969,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wskaźnik statusu: Zielona dioda LED (napięcie zasilania, PWR)
Liczba wyjść: 8
Pozycja montażowa: dowolna
Wskazówka montażowa: Na szynie DIN 35 wg EN 60715
Długość zdejmowania izolacji: 7 mm
Gwint śrub m3
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Przekrój przewodu sztywnego min.: 0,2 mm ²
Przekrój przewodu sztywnego maks. 2,5 mm
Przekrój przewodu elastycznego min.: 0,2 mm²
Przekrój przewodu elastycznego maks.: 2,5 mm²
Przekrój przewodu AWG min. 24
Przekrój przewodu AWG maks. 14

Rodzaj produktu: Moduł rozszerzający I/O

Model katalogowy producenta: RAD-DO8-IFS

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30.5 V/DC

Maksymalne napięcie robocze: 30.5 V/DC

Wysokość produktu: 113 mm

Długość produktu: 114.5 mm

Szerokość produktu: 17.5 mm

: IP20

Wymiary: (D x S x W) 114.5 x 17.5 x 113 mm

Rodzaj przyłączenia: Złącze śrubowe

Numer katalogowy producenta: 2902811

Maksymalna temperatura otoczenia: +70 °C

Minimalna temperatura otoczenia: -40 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225469 Phoenix Contact RAD-DO8-IFS 2902811 Moduł rozszerzający I/O

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225469 Phoenix Contact RAD-DO8-IFS 2902811 Moduł rozszerzający I/O

Opis

Rozszerzony zakres temperatur -40°C... +70°C. Łatwa wymiana modułu również podczas pracy (Hot-Swap). 8 wyjścia tranzystorowe (30,5 V DC/250 ma) Łatwe Uruchomienie Za Pomocą Kółka Radełkowanego.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
