Phoenix Contact REL-OR3/LDP-12DC/3X21 Przekaźnik 12 V/DC 10 A 3 zestyki przełączne 50 szt. sztuka

Przezroczyste przekaźnik elektryczny z różnymi symbolami technicznymi i oznaczeniami na powierzchni, prezentujący specyfikacje modelu i napięcia.

Zdjęcie poglądowe

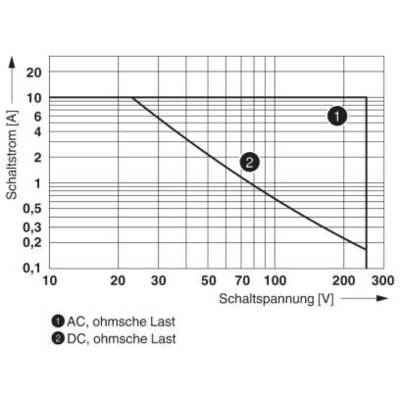

Diagram przedstawia prąd łączeniowy (A) w odniesieniu do napięcia łączeniowego (V). Dwie krzywe: '1' dla obciążeń prądem przemiennym AC, '2' dla obciążeń prądem stałym DC. Osie opisane, zakres 0-300 V, 0-20 A.

Grafika przedstawia krzywą współczynnika redukcji (0,3 do 1) w zależności od cos φ (0 do 1), malejącą od 1 przy 0 do 0,3 przy 1, opadającą liniowo.

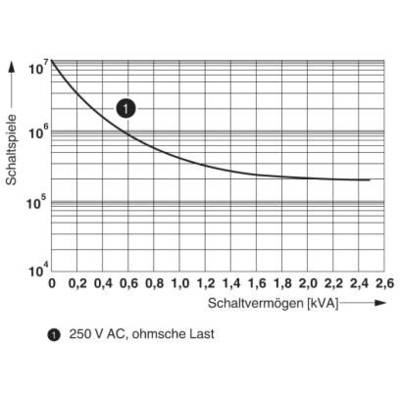

Diagram przedstawia wykres log-log liczby łączeń w zależności od zdolności łączeniowej w kVA, z krzywą dla '250 V AC, obciążenie ohmiczne'.

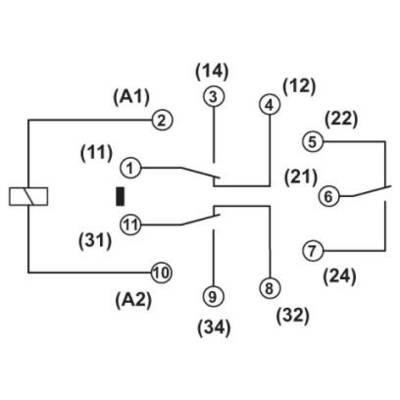

Schemat elektrycznego przekaźnika elektromagnetycznego z stykami (11), (14) i (21). Przedstawia podłączenia i stan przełączenia.

Diagram przedstawia napięcie cewki (U/UN) w zależności od temperatury otoczenia (°C). Krzywa 1: Cewki prądu stałego stabilne do 65°C. Krzywa 2: Cewki prądu zmiennego stabilne do 60°C.

1/6

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik

Napięcie znamionowe cewki

12 V/DC

Rodzaj styku

3 zestyki przełączne

Maksymalne napięcie przełączania

250 V/DC

Karta katalogowa (PDF)

Dostawa w czw. 15.10

124 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (50,72 zł / Sztuka)

2535,77 zł

3119,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: RT i
Typowy prąd wejściowy przy UN: 112 ma
Napięcie łączeniowe min. 10 V (przy 24 ma)
Prąd przełączania min.: 10 ma (przy 24 V)
Prąd włączenia maks. 30 a (20 ms. Zestyk Zwierny)
Wydajność wyłączania (obciążenie rezystancyjne) maks.:
240 W (PRZY 24 V DC)
108 W (PRZY 60 V DC)
52 W (PRZY 110 V DC)
48 W (PRZY 220 V DC)
Mierzone napięcie szczytowe: 4 kV
Izolacja: Izolacja Podstawowa
Stopień zabrudzenia 3
Kategoria przepięcia III

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik

Model katalogowy producenta: REL-OR3/LDP-12DC/3X21

Napięcie znamionowe cewki: 12 V/DC

Rodzaj styku: 3 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V/DC

Maksymalne natężenie przełączania: 10 A

Maksymalna moc przełączania: 240 W

Połączenie komponentów: złącze wtykowe

Napięcie izolacji: 250 V/AC

Czas reakcji: 18 ms

Czas rozpadu: 20 ms

Żywotność mechaniczna: 2 x 10⁷ cykli łączeniowych

Cechy przekaźnika: przycisk do testowania

Minimalna temperatura: -40 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 35 mm

Wysokość produktu: 35 mm

Głębokość produktu: 54.4 mm

Wymiary: (S x W x G) 35 x 35 x 54.4 mm

Zawartość: 50 szt.

Zgodne z RoHS: Tak

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Połączenie komponentów

Maksymalne napięcie przełączania

Maksymalne natężenie przełączania

Rodzaj styku

Napięcie znamionowe cewki

Phoenix Contact 2903661 Przekaźnik REL-IR2/LDP- 48DC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225502

złącze wtykowe

250 V DC/AC

12 A

2 zestyki przełączne

48 V/DC

Phoenix Contact 2903663 Przekaźnik REL-IR2/LDP-110DC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225504

złącze wtykowe

250 V DC/AC

12 A

2 zestyki przełączne

110 V/DC

Phoenix Contact 2903664 Przekaźnik REL-IR2/LDP-125DC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225505

złącze wtykowe

250 V DC/AC

12 A

2 zestyki przełączne

125 V/DC

Phoenix Contact 2903667 Przekaźnik REL-IR2/L-120AC/2X21, 250 V DC/AC, 12 A, 10 szt.

Numer produktu2225508

złącze wtykowe

250 V DC/AC

12 A

2 zestyki przełączne

120 V/AC

Phoenix Contact 2903669 Przekaźnik REL-IR4/LDP- 12DC/4X21AU, 30 V/AC, 50 mA, 10 szt.

Numer produktu2225510

złącze wtykowe

30 V/AC

50 mA

4 zestyki przełączne

12 V/DC

Phoenix Contact 2903670 Przekaźnik REL-IR4/LDP- 24DC/4X21AU, 30 V/AC, 50 mA, 10 szt.

Numer produktu2225511

złącze wtykowe

30 V/AC

50 mA

4 zestyki przełączne

24 V/DC

Phoenix Contact 2903671 Przekaźnik REL-IR4/LDP- 48DC/4X21AU, 30 V/AC, 50 mA, 10 szt.

Numer produktu2225512

złącze wtykowe

30 V/AC

50 mA

4 zestyki przełączne

48 V/DC

Phoenix Contact 2903673 Przekaźnik REL-IR4/LDP-110DC/4X21AU, 30 V/AC, 50 mA, 10 szt.

Numer produktu2225514

złącze wtykowe

30 V/AC

50 mA

4 zestyki przełączne

110 V/DC

Phoenix Contact 2903677 Przekaźnik REL-IR4/LDP- 24DC/4X21, 250 V DC/AC, 6 A, 10 szt.

Numer produktu2225518

złącze wtykowe

250 V DC/AC

6 A

4 zestyki przełączne

24 V/DC

Phoenix Contact 2903680 Przekaźnik REL-IR4/LDP-110DC/4X21, 250 V DC/AC, 6 A, 10 szt.

Numer produktu2225520

złącze wtykowe

250 V DC/AC

6 A

4 zestyki przełączne

110 V/DC

Do pobrania

Karta katalogowa

Karta katalogowa 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Przekaźnik 12 V/DC 10 A 3 zestyki przełączne 50 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Przekaźnik 12 V/DC 10 A 3 zestyki przełączne 50 szt. sztuka

Opis

Wtykowe przekaźniki ośmiostykowe ze stykami mocy, 3 styki przełączne, z przyciskiem testu, diodą gaszącą, mechanicznym wskaźnikiem położenia styków, polaryzaA1+, A2-, napięcie wejściowe: 12 V DC
