Picotronic Moduł laserowy punktowe czerwony 1 mW DA635-1-5-F (12x60) | Conrad Electronic

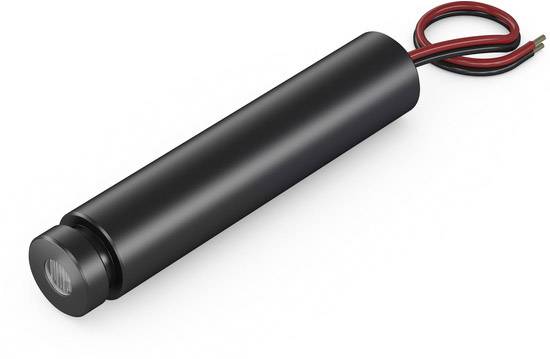

Cylindryczny, czarny silnik elektryczny z dwoma wystającymi przewodami w kolorze czerwonym i czarnym.

Cylindryczny, czarny silnik elektryczny z dwoma wystającymi przewodami w kolorze czerwonym i czarnym.

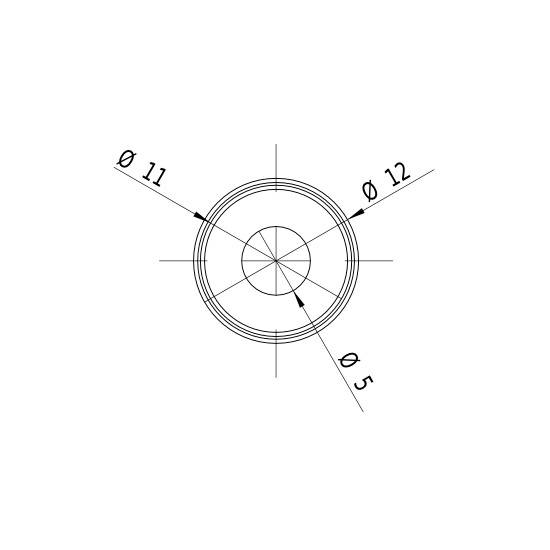

Rysunek techniczny pierścienia z trzema średnicami: 12, 11 i 5 mm, ułożonymi symetrycznie od zewnątrz do wewnątrz.

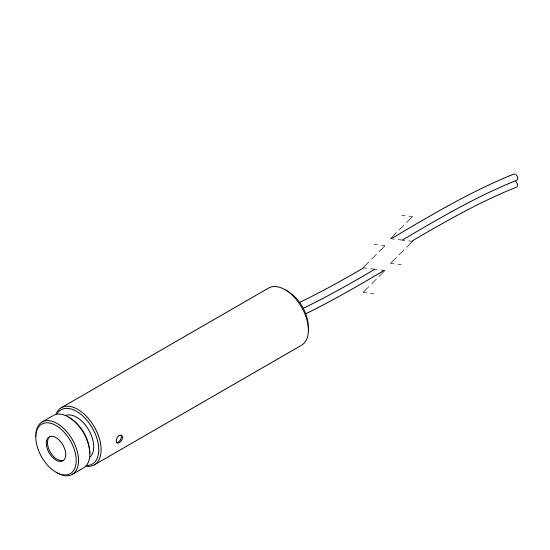

Cylindryczny, przewodowy czujnik z gładką obudową i kablem wyjściowym po prawej stronie.

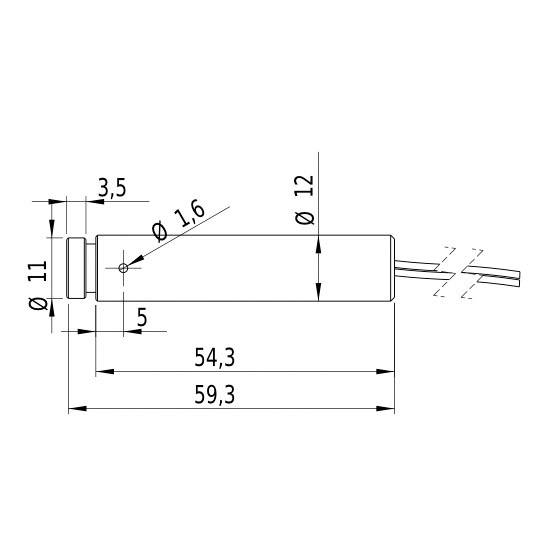

Rysunek techniczny cylindrycznego obiektu z kablami, wymiary: długość 59,3 mm, średnica 12 mm. Widok z góry z oznaczeniami wymiarów.

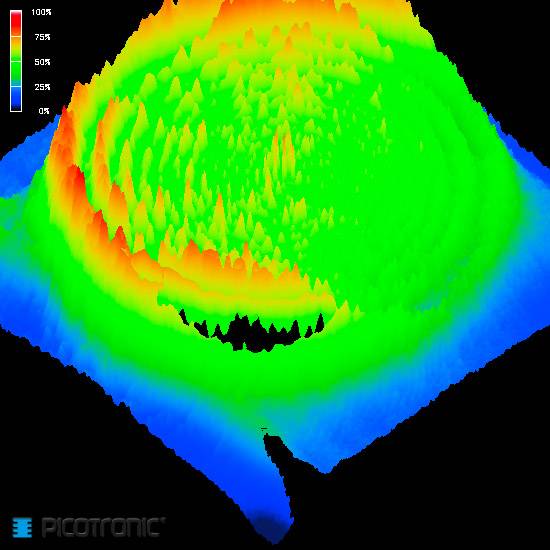

Trójwymiarowa mapa relief w kolorach tęczy przedstawia różnice wysokości. Czerwone obszary są wyżej, niebieskie niżej; wartości procentowe w lewym górnym rogu.

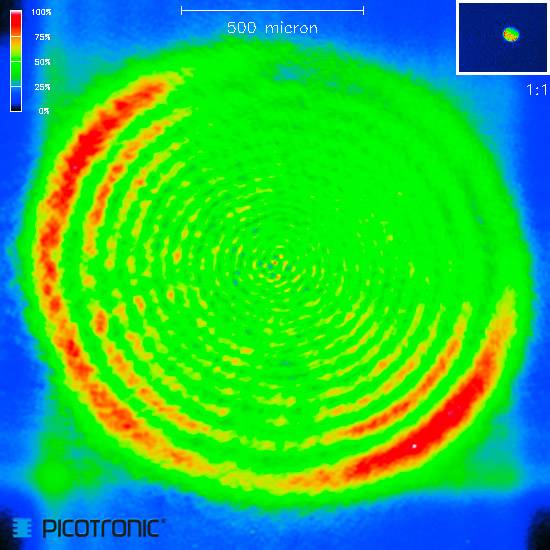

Obraz termiczny przedstawia koncentryczne pierścienie w różnych zakresach temperatur. Kolory przechodzą od niebieskiego (zimno) do czerwonego (gorąco).

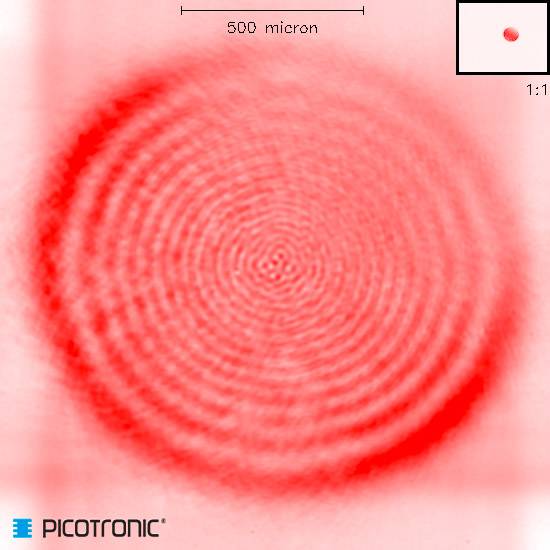

Czerwone wzory interferencyjne z koncentrycznymi kołami, centralnie i wyraźnie widoczne, skala oznaczona na '500 mikronów'.

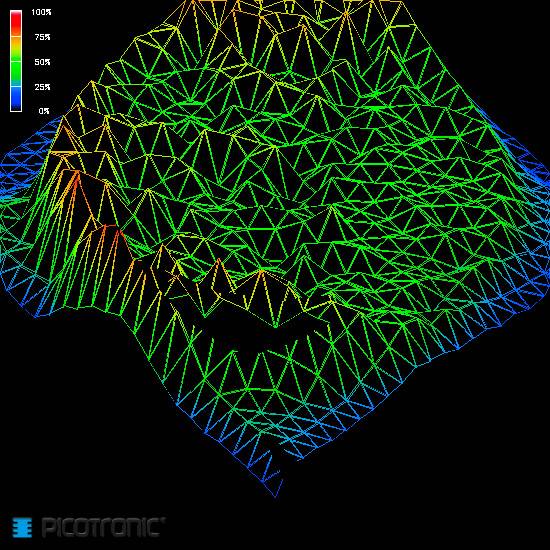

Trójwymiarowy diagram kolorowej mapy wysokościowej. Różnice wysokości są przedstawione za pomocą kolorowej siatki od niebieskiego (nisko) do czerwonego (wysoko).

1/10

Rodzaj produktu

Moduł laserowy

Charakterystyka świecenia

punktowe

Długość fali

635 nm

Moc

1 mW

Klasa lasera

2

Karta katalogowa (PDF)

English

Picotronic

Niedostępne

Zgłoś wątpliwości prawne

Cechy produktu

Punkt modułu laserowego

czerwony
Klasa lasera: 2
Charakterystyka świecenia: punktowe

Dodatkowe informacje:

Dane techniczne

Kabel przyłączeniowy o długości 100 mm

Rodzaj produktu: Moduł laserowy

Typ: DA635-1-5-F (12x60)

Charakterystyka świecenia: punktowe

Właściwość ogniskowania: z możliwością zmiany ostrości

Kolor: czerwony

Długość fali: 635 nm

: 1 mW

Klasa lasera: 2

Rozbieżność wiązki: 0.2 mrad

Odległość robocza: 50 m

Napięcie robocze: 5 V/DC

Natężenie robocze: 31 mA

Materiał: aluminium

Zgodne z RoHS: Tak

Maksymalna temperatura: +50 °C

Minimalna temperatura: -20 °C

Do pobrania

Karta katalogowa

English

Karta katalogowa 1696002 Picotronic Moduł laserowy punktowe czerwony 1 mW DA635-1-5-F (12x60)

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

European union

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1696002 Picotronic Moduł laserowy punktowe czerwony 1 mW DA635-1-5-F (12x60)

Informacje

European union

Informacje 1696002 Picotronic Moduł laserowy punktowe czerwony 1 mW DA635-1-5-F (12x60)

Deklaracja zgodności

Deklaracja zgodności 1696002 Picotronic Moduł laserowy punktowe czerwony 1 mW DA635-1-5-F (12x60)

Opis

Uwagi

Klasa 2: promieniowanie laserowe! Przestrzegać przepisów bezpieczeństwa! Nie spoglądać na źródło wiązki (poparzenia siatkówki)!
