PQ Plus UMD 98RCM-T Miernik panelowy, cyfrowy
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (3104,88 zł / Sztuka)
3104,88 zł
3819,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 sztuka
Cechy produktu

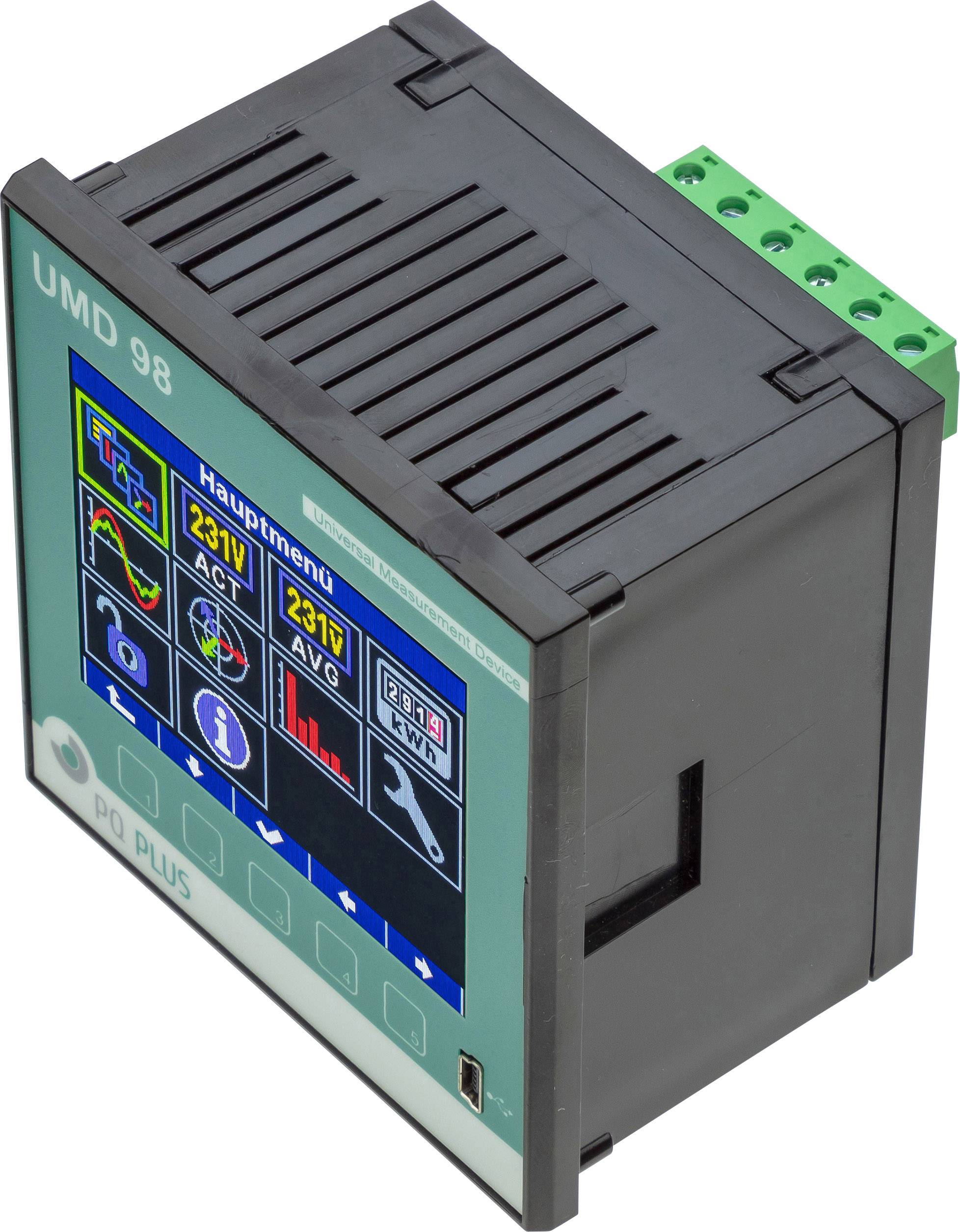

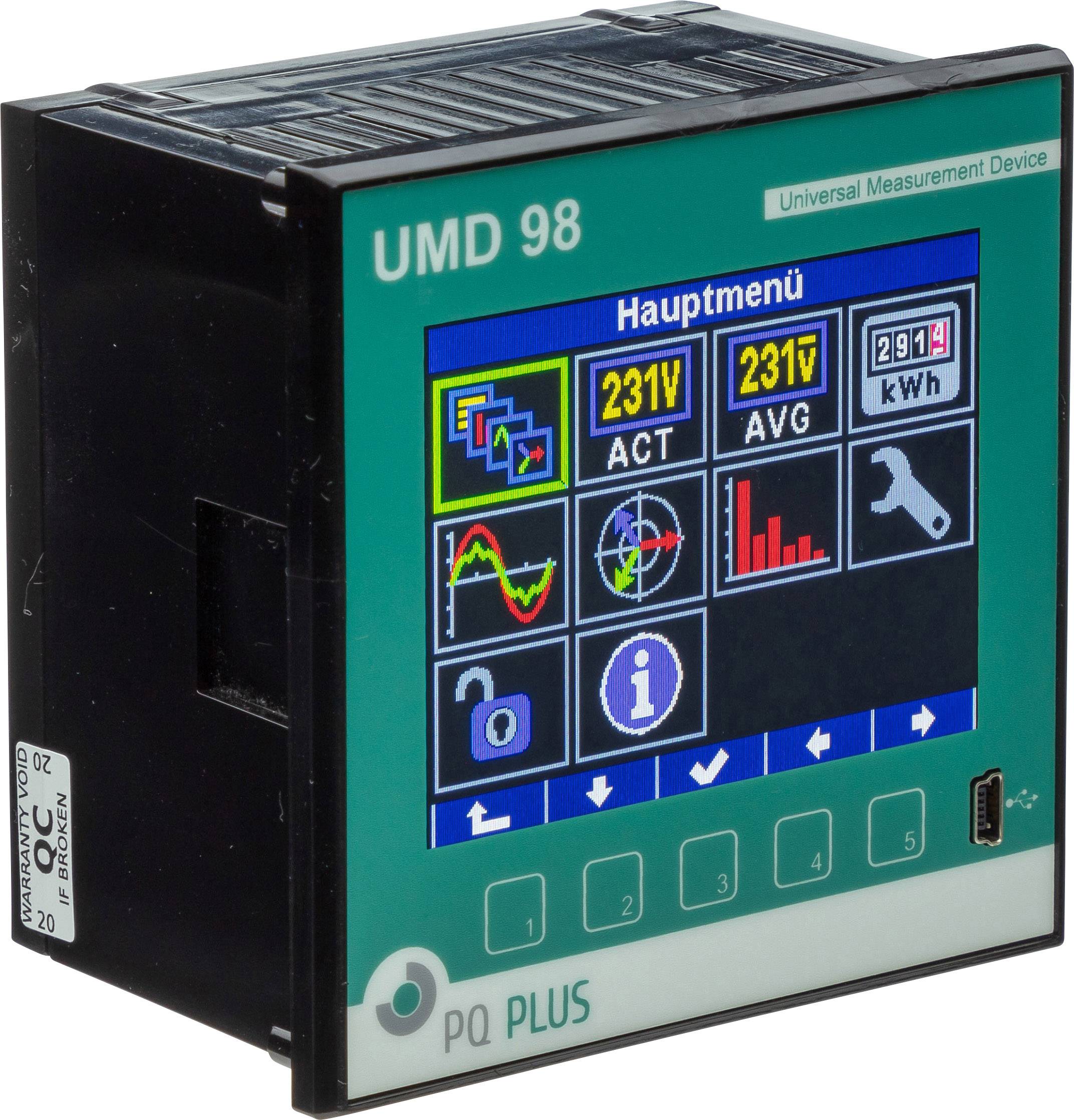

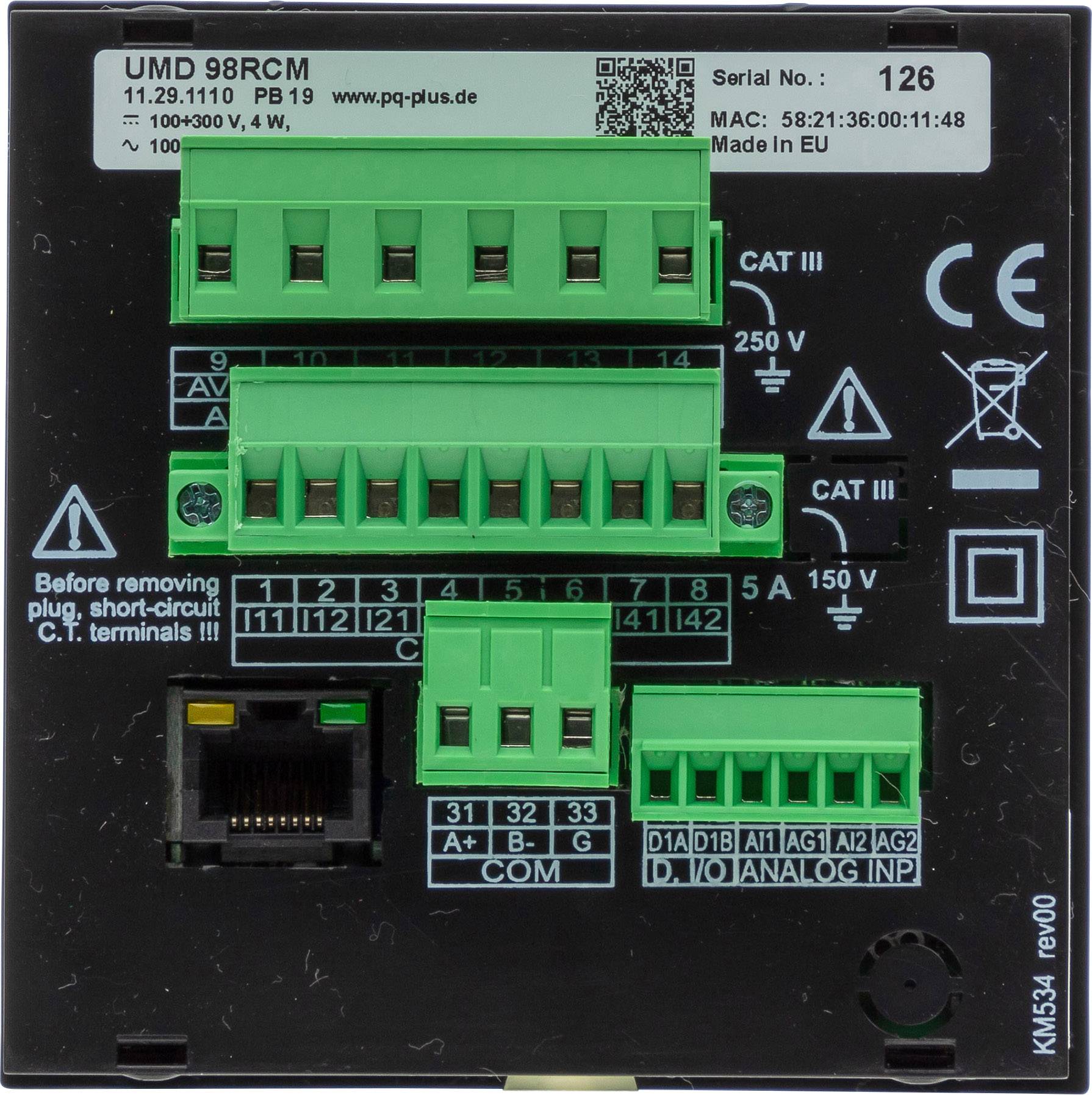

Uniwersalne urządzenie pomiarowe UMD 98RCM-T do montażu panelowego
- Interfejsy: RS485, Ethernet, port USB z przodu
- 1 cyfrowe wejście/wyjście
- Kolorowy wyświetlacz LCD
- Pamięć 512 MB
- 3 wejścia napięcia, 4 wejścia prądu i 1 wejście prądu różnicowego
- 1 wejście PT100
- Harmonijne w kolejności 1 - 50 dla U/I
- W połączeniu z modułem PQ S: Pomiar i rejestracja jakości sieci zgodnie z DIN EN 50160
Dane techniczne
- Rodzaj produktu
Miernik panelowy, cyfrowy
- Funkcje pomiarowe
Napięcie
- Minimalny zakres pomiaru
8 V
- Model katalogowy producenta
UMD 98RCM-T
- Maksymalny zakres pomiarowy
865 V
- Technologia wyświetlacza
graficzny
IP40 (przód)
IP20 (część tylna)
- Szerokość montażowa
96 mm
- Wysokość montażowa
96 mm
- Wymiary
(D x S x W) 80 x 96 x 96 mm
- Podświetlenei ekranu
RGB
- Specyfikacja urządzenia
kolorowy wyświetlacz
- Głębokość montażowa
80 mm
- Kategoria pomiarowa
CAT III 300 V
- Szerokość produktu
96 mm
- Wysokość produktu
96 mm
- Długość produktu
80 mm
- Interfejs
RJ45
- Interfejs komponentów
RJ45
Do pobrania
Karta katalogowa
Karta katalogowa 2143167 PQ Plus UMD 98RCM-T Miernik panelowy, cyfrowy
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2143167 PQ Plus UMD 98RCM-T Miernik panelowy, cyfrowy
Opis
Model UMD 98 to wydajne urządzenie do montażu na panelu przednim i zastępuje wszystkie analogowe urządzenia pomiarowe. Mierzy on prąd i napięcie 3/4-fazowe w trybie poczwórnym w klasie 0,2 i tym samym pracę w klasie 0,5s oraz wszystkie standardowe rozmiary, np. drgania harmoniczne wyższe do 50. harmonicznych. Urządzenie jest podłączane poprzez przekładnik prądowy z N/5 A i N/1 A. Jakość zasilania zgodnie z EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Zapewnia wyraźny, kolorowy wyświetlacz graficzny. Dzięki 5 przyciskom funkcyjnym UMD 98 jest wygodnie obsługiwany. Posiada wejścia analogowe do pomiaru RCM. Może być używany w sieciach TN-S 230/400 V. Urządzenie posiada dużą pamięć 512 MB i wbudowany serwer internetowy. Można uzyskać dostęp do urządzenia za pośrednictwem interfejsu Ethernet (z przodu 5 portów) i dzięki złączu mini USB. Można w ten sposób odczytać protokoły internetowe, a SPS i systemy zarządzania budynkiem można łatwo podłączyć. Cyfrowe wejścia/wyjścia oraz port szeregowy RS485. Do analizy sieci urządzenie pomiarowe może być rozszerzane o moduły oprogramowania układowego PQ S i GO. Oprogramowanie ENVIS parametryzuje lub wizualizuje za pomocą oprogramowania. Procesor współpracuje z 25,6 kHz.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Pomiar;
- Napięcie (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 klasa 0,2
- Prąd IL1; IL2; IL3; IN; 2xRCM klasa 0,2
- Moc czynna, bierna import/eksport dla każdej fazy L1; L2; L3; na taryfę T1; T2; T3
- Moc czynna P1; P2; P3 3P Import; eksport całkowity klasa 0,5
- Moc bierna: Q1, Q2, Q3 3Q; kl. 1
- Moc pozorna S1; S2 nych S3; 3S kl. 1
- Zniekształcenia harmoniczne: D1; D2; D3;
- Współczynnik mocy cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3. 0,5
- Symetria tak
- Napięcie harmonicznych: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; kl.2
- Prąd harmonicznych: THDI1; THDI2; THDI3; kl.2
- Kolejność harmonicznych: od 1. do 50. dla U/I
- Współczynnik zniekształceń nieliniowych U1fh; U2fh; U3fh; I1fh; I2fh; I3fh
- Częstotliwość: 40...70 Hz 0,05
- Energii czynna i bierna: 4 kwadranty import/eksport na fazę; na taryfę; całkowicie; kl. 0,5s
- Bierna: 4 kwadranty import/eksport na fazę; na taryfę; całkowita; kl.2
- Opcja migotania: PQ S
- Rejestrator danych:
- Pamięć (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; status I/O; energia czynna, import/eksport dla każdej fazy L1; L2; L3; na taryfę; T2; T3
- Spadki: opcja: PQ S
- Funkcja oscylogramu: opcja: GO
- Inne funkcje:
- Logiczne alarmy
- Wartości graniczne dla wyższych/niższych. Cyfrowe wejście/wyjście 1
- Pamięć: 512 MB Flash
- Interwał zapisu sec; min; h; dni, miesiąc, rok
- Komunikacja
- Modbus RS485 maks. 921600 bodów
- Ethernet 100 Mb/s.
- USB
- Przyłącze elektryczne:
- Napięcie zasilające U: 110... 250 V AC
- Pobór mocy 8 VA / 4 W.
- Kategoria przepięcia: CAT III 300 V
- Zakresy pomiaru:
- Napięcie znamionowe 8...660 V AC (400 V)
- Opcjonalnie 20 modelem 865.865 V (690)
- Obiążenie: 1,2 kV LN/1s
- Impedancja 3,6 MOhm
- Sygnał wejściowy x/1//5A; zabezpieczenie nadprądowe 1,2x In (maks. 70 A/1s)
- Częstotliwość próbkowania: 25,6 kHz
- Analiza PQ: opcja: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Warunki otoczenia:
- Zakres temperatury pracy: T: od -25°C...60°C
- Zakres temperatury przechowywania: od -40°C...T 85°C
- Zgodność elektromagnetyczna:
- Emisja: EN 61000-4-2...-3...-4...-5...-6...-11
- Ustawienie: EN 55011 klasa A, EN 55022 klasa A
- Stopień ochrony: Przód IP40; opt. IP54 zabezpieczony przed odpryskami obudowa z tyłu IP20
- Wymiary:
- Szer. × wys. × gł (mm) 96x96x80
Zakres dostawy
- UMD 98RCM-T.
- ENVIS Basic
