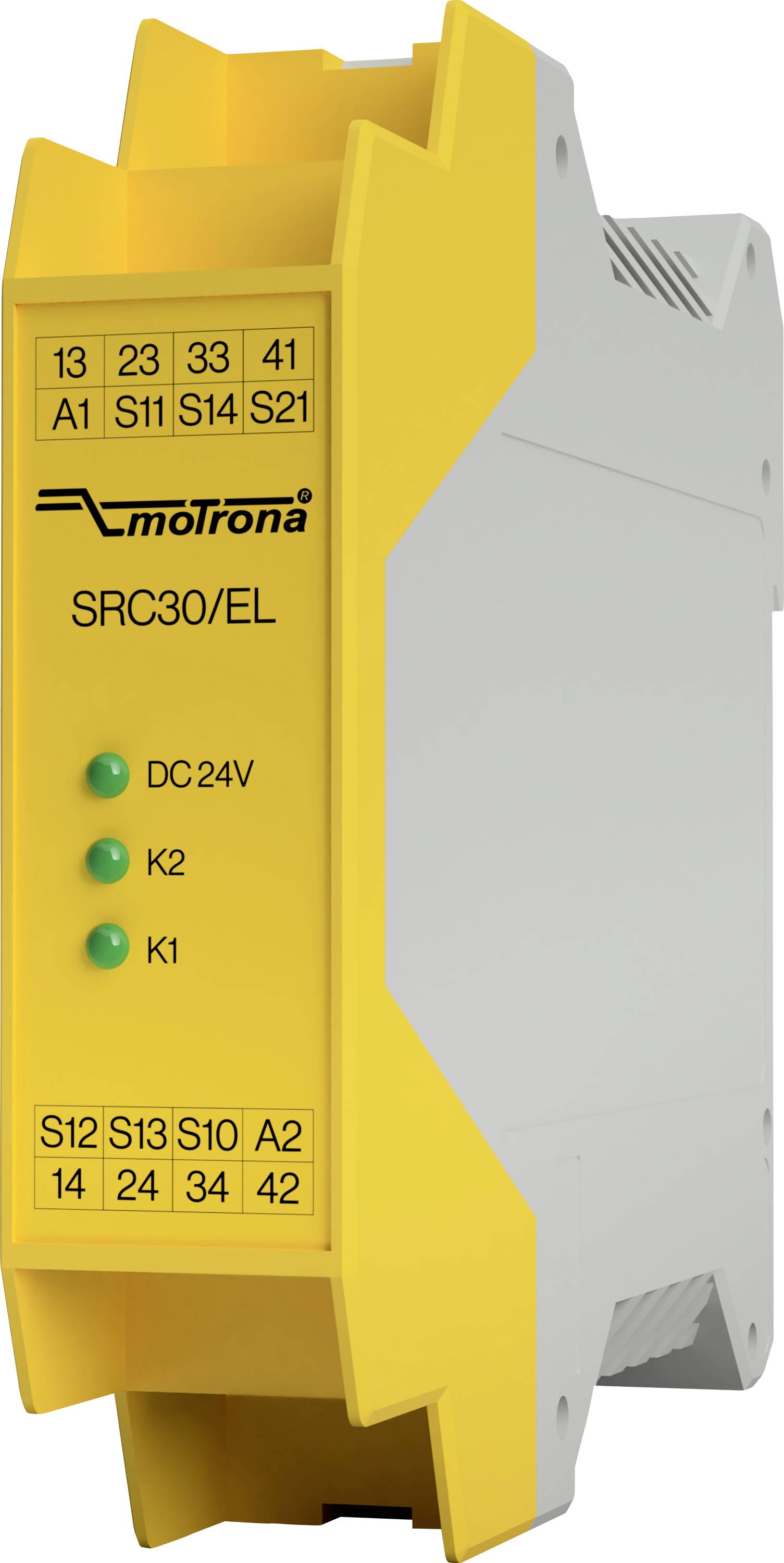

Przekaźnik bezpieczeństwa Motrona 8382.6730.EL 24 V/DC 3 NO, 1 NC 1 szt.
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Przekaźnik bezpieczeństwa
Napięcie robocze
24 V/DC
Model katalogowy producenta
8382.6730.EL
Czas reakcji
50 ms
Karta katalogowa (PDF)
Liczba
Suma (1109,00 zł / Sztuka)
1109,00 zł
901,63 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Obudowa – montaż: na szynie DIN 35 mm
- Obudowa – Waga: ok. 150 g
- Zasilacz – przy napięciu nominalnym: 2,6 W
- Zasilanie – Prąd rozruchowy A1: 5 A (ok. 250 µs) Czas filtrowania Impulsy testowe wyłączające /
- (A1 / S12 / S14) – Test ciemny: maks. 3 ms (szerokość impulsu testowego) / 500 ms (częstotliwość impulsu testowego) Impulsy testowe włączania zasilania /
- (A1 / S12 / S14) – Test jasności: maks. 1 ms (szerokość impulsu testowego) / 500 ms (częstotliwość impulsu testowego)
- (A1 / S12 / S14) – Uwaga: Należy upewnić się, że ewentualne impulsy aktywacyjne (test jasności) wysyłane przez nadajnik sygnału nie powodują krótkotrwałej aktywacji przekaźnika bezpieczeństwa, dlatego też należy go zasadniczo dezaktywować.
- Moc łączeniowa – AC: 250 V, 2000 VA, obciążenie rezystancyjne 8 A; styki bezpieczeństwa 250 V, 3 A dla AC-15; 250 V, 500 VA, obciążenie rezystancyjne 2 A
- Moc przełączania – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A dla obciążenia rezystancyjnego 6 cykli przełączania / min. 24 V, 3 A dla DC-13 Całkowity prąd cieplny I Maks. 5 A na styk (patrz krzywa ograniczenia prądu całkowitego)
- Moc łączeniowa – styki sygnalizacyjne (41-42) DC: 30 V, 60 W, 2 A dla obciążenia rezystancyjnego
- Moc przełączania – minimalne obciążenie styku: 5 V, 10 mA
- Ochrona styku – styk normalnie zamknięty: 10 A gG
- Ochrona przed dotykiem – otwieracz: 6 A gG
- Ochrona przed dotykiem – opóźnienie załączenia:< 50 milisekund
- Opóźnienie wyłączenia – Sterowanie przez: A1< 40 ms; S12 lub S13/S14< 20 milisekund
- Opóźnienie wyłączenia zasilania – czas ponownego uruchomienia:< 500 milisekund
- Opóźnienie wyłączenia – przekrój przewodu: 0,14 – 2,5 mm²
- Moment dokręcania – min.: 0,5 Nm
- Moment dokręcania – maks.: 0,6 Nm
- Moment dokręcania – Materiał styku: AgSnO 2
- Moment dokręcania – Żywotność styku: mechaniczna ok. 1 x 10⁷
- Moment dokręcania – Napięcie probiercze: 2,5 kV (napięcie sterujące/styki) Znamionowe napięcie udarowe wytrzymywane,
- Moment dokręcania – Napięcie znamionowe izolacji: 250 V Stopień zanieczyszczenia /
- Temperatura otoczenia – Wysokość robocza: ≤ 2000 m (n.p.m.)
- Opakowanie
sztuka
- Rodzaj produktu
Przekaźnik bezpieczeństwa
- Model katalogowy producenta
8382.6730.EL
- Napięcie robocze
24 V/DC
- Czas reakcji
50 ms
- Rodzaj styku
3 NO
1 NC
- Maksymalne napięcie przełączania
250 V/AC
- Maksymalna moc przełączania
2000 VA
240 W
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Kategoria bezpieczeństwa
4
- Specyfikacja czujnika
Ręczny/automatyczny restart
IP20
- Minimalna temperatura robocza
-15 °C
- Temperatura pracy (maks.)
55 °C
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3805211 Przekaźnik bezpieczeństwa Motrona 8382.6730.EL 24 V/DC 3 NO, 1 NC 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3805211 Przekaźnik bezpieczeństwa Motrona 8382.6730.EL 24 V/DC 3 NO, 1 NC 1 szt.
Opis
Przekaźnik bezpieczeństwa gwarantuje wysoki poziom ochrony dzięki trzem zintegrowanym przekaźnikom bezpieczeństwa i jest kompatybilny z różnymi typami enkoderów. Dzięki certyfikatom zgodnym z normami EN 81-20 i EN 81-50 urządzenie idealnie nadaje się do stosowania w systemach windowych, a także do monitorowania osłon bezpieczeństwa maszyn i urządzeń. Kompaktowa konstrukcja ułatwia integrację z istniejącymi szafami sterowniczymi, a wskaźniki stanu LED ułatwiają diagnostykę i uruchamianie. Dzięki elastycznej ocenie różnych źródeł sygnału przekaźnik bezpieczeństwa oferuje ekonomiczne i uniwersalne rozwiązanie do zastosowań o podwyższonych wymaganiach bezpieczeństwa.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- 3 natychmiastowe styki bezpieczeństwa
- 1 osoba kontaktowa do natychmiastowego zgłoszenia
- Podłączenie: przycisków zatrzymania awaryjnego, mechanicznych wyłączników bezpieczeństwa, bezkontaktowych wyłączników bezpieczeństwa, elementów bezpieczeństwa z wyjściami OSSD
- Praca w trybie jedno- lub dwukanałowym
- Pętla sprzężenia zwrotnego do monitorowania styczników lub modułów rozszerzeń
- Cykliczny monitoring styków wyjściowych
- Wyświetlanie stanu przełączania i zasilania za pomocą diod LED
- Automatyczny lub ręczny start
- Monitorowanie zwarć międzyobwodowych i zwarć doziemnych
- Wykorzystanie do SIL3/PLe, Kategoria 4
- (EN ISO 13849-1 / EN IEC 62061 / EN 61508)
Zakres dostawy
- Instrukcja obsługi
Uwagi
Produkt kierowany jest dla Przedsiębiorców
