Name: Przekaźnik bezpieczeństwa Phoenix Contact 1015520 24 V/DC 1 PNP 1 szt.
Brand: Phoenix Contact
SKU: 3561594
Availability: BackOrder

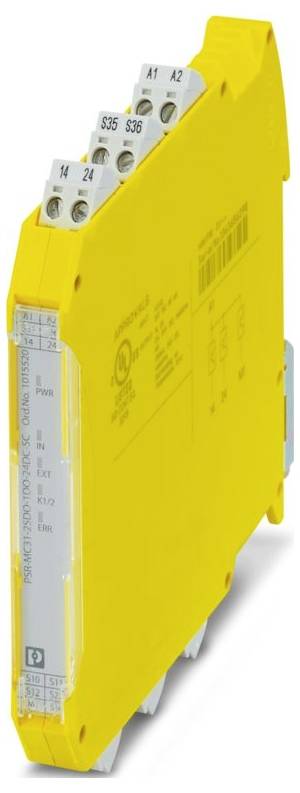

Przekaźnik bezpieczeństwa Phoenix Contact 1015520 24 V/DC 1 PNP 1 szt.-0

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik bezpieczeństwa

Złącze czujnika

połączenie śrubowe

Napięcie robocze

24 V/DC

Model katalogowy producenta

PSR-MC31-2SDO-1DO-24DC-SC

Karta katalogowa (PDF)

Dostawa w pt. 30.10

Liczba

Sztuki

Suma (859,00 zł / Sztuka)

859,00 zł

698,37 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: PSRmini
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 12,5 mm
Wysokość: 112,2 mm
Głębokość: 114,5 mm
Materiał obudowy: PA
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 70 °C (uwaga na obniżenie wartości znamionowych)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Wibracje (praca): 10 Hz ... 150 Hz, 5 g
Końcówka odizolowanego przewodu: 7 mm
Pozycja montażu: pionowa lub pozioma
Maksymalna strata mocy w warunkach nominalnych: 3,1 W (UB = 30 V, IL1 = IL2 = 2,4 A)
Klasa ochrony: II (EN 50178)
Napięcie wyjściowe: ≥ 23 V DC (Us - 1 V)
CE: CE
Technologia połączeń: Technologia połączeń
Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
Długość przewodu: 100 m
Pobór energii: 7 mA
Połączenie przewodów: Połączenie przewodów
Częstotliwość przełączania: 1 Hz (rezystancyjne, indukcyjne, pojemnościowe)
Prąd: maks. 100 mA
Instrukcja instalacji: patrz krzywa obniżania mocy
Wysokość operacyjna: ≤ 2000 m (n.p.m.)
Maksymalna dopuszczalna wilgotność (praca): 75% (średnio, sporadycznie 85%, bez kondensacji)
Uderzenie: 30g
Napięcie: ok. 22 V DC (Us - 2 V)
Układ zabezpieczający: Układ swobodnego biegu dla obciążeń indukcyjnych
Wskaźnik stanu: 3 x dioda LED (zielona)
Oznaczenie: A1/A2
Zastosowania: zatrzymanie awaryjne, bramka bezpieczeństwa, maty schodowe, kurtyny świetlne
Dostawa: Dostawa
Kolor (obudowa): żółty (RAL 1018)
Prąd rozruchowy: maks. 4,8 A (Δt = 10 ms)
Prąd wyjściowy: maks. 2,4 A
Opis wyjścia: PNP; niezorientowany na bezpieczeństwo
Maksymalny prąd rozruchowy: 500 mA (Δt = 1 ms przy Us)
Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
Minimalny prąd obciążenia: 2 mA
Prąd upływu: maks. 1 mA (w warunkach bezpiecznych)
Napięcie znamionowe izolacji: 50 V AC
Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +25% (zabezpieczone zewnętrznie)
Prąd znamionowy zasilający układ sterujący IS: typ. 54 mA (bez obciążenia)
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Typowy czas reakcji:< 200 ms (automatyczny start);< 175 ms (ręczny, nadzorowany start)
Czasy: Czasy
Typ. Czas na ubieranie się w USA:< 200 ms (gdy A1 jest kontrolowane w Us)
Czas ponownego uruchomienia: 250 ms (po żądaniu funkcji bezpieczeństwa); 100 ms (czas gotowości po aktywacji obwodów czujników podczas ręcznego uruchomienia)
Nominalny tryb pracy 100 % ED
Znamionowe napięcie udarowe wytrzymywane / izolacja: patrz karta katalogowa, rozdział „Koordynacja izolacji”.
Czas filtrowania: maks. 1,5 ms (szerokość impulsu testowego przy niskich impulsach testowych); częstotliwość impulsów testowych = 5 x szerokość impulsu testowego
Liczba wyjść: 1
Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
Poziom wydajności (PL): e
Poziom integralności bezpieczeństwa (SIL): 3
Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
Minimalny stopień ochrony w miejscu instalacji: IP54
Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 75% (średnio, sporadycznie 85%, bez kondensacji)
Opis wejścia: zorientowane na bezpieczeństwo; IEC 61131-2 Typ 3
Liczba wejść: 1
Wskaźnik błędu: 1 x dioda LED (czerwona)
Zakres napięcia wejściowego sygnału „0”: 0 V DC ... 5 V DC
Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
Maksymalne obciążenie pojemnościowe: maks. 10 µF (obciążenie 2,4 A); maks. 4,7 µF (obciążenie 1 A)
wtykowy: tak
Sterowanie: 1- i 2-kanałowe
Pobór mocy w USA: typowo 1,3 W
Kategoria przystanku: 0
Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie
Czas ponownego uruchomienia:< 250 ms (czas rozruchu)
Czas trwania impulsu startowego: min. 250 ms (start ręczny)
Zakres prądu wejściowego sygnału „0”: 0 mA ... 2 mA
Jednoczesność: ∞
Maksymalna dopuszczalna całkowita rezystancja linii: 150 Ω
Raport: M1: Raport: M1
Obciążenie rezystancyjne: min. 12 Ω
Zabezpieczenie przed zwarciem: tak
Cyfrowy: Krąg startowy (S34, S35): Cyfrowy: Krąg startowy (S34, S35)
Czas reakcji:< 10 ms (Podłączając wiele urządzeń szeregowo, należy uwzględnić wydłużenie czasu reakcji.)
Maksymalne obciążenie indukcyjne: maks. 1 H
Napięcie wyjściowe w stanie wyłączonym:< 5 V DC (w stanie bezpiecznym)
Impulsy testowe:< 1 ms (szerokość impulsu testowego przy niskich impulsach testowych)
Cyfrowy: obwód czujnika (S10, S12, S22): Cyfrowy: obwód czujnika (S10, S12, S22)
Cyfrowy: Wydanie zewnętrzne (S36): Cyfrowy: Wydanie zewnętrzne (S36)
Cyfrowy: 14, 24: Cyfrowy: 14, 24
Ograniczenie napięcia odcięcia indukcyjnego: maks. 50 V

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik bezpieczeństwa

Model katalogowy producenta: PSR-MC31-2SDO-1DO-24DC-SC

Złącze czujnika: połączenie śrubowe

Napięcie robocze: 24 V/DC

Rodzaj styku: 1 PNP

Performance Level: PL e

Safety Integrity Level: SIL 3

Kategoria bezpieczeństwa: 4

Standard czujników: CE

: IP20

Minimalna temperatura robocza: -40 °C

Temperatura pracy (maks.): 70 °C

Głębokość produktu: 114.5 mm

Szerokość produktu: 12.5 mm

Wysokość produktu: 112.2 mm

Wymiary: (S x W x G) 12.5 x 112.2 x 114.5 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3561594 Przekaźnik bezpieczeństwa Phoenix Contact 1015520 24 V/DC 1 PNP 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3561594 Przekaźnik bezpieczeństwa Phoenix Contact 1015520 24 V/DC 1 PNP 1 szt.

Opis

Urządzenie bezpieczeństwa do mat naciskowych, listew przełączających, wyłączników awaryjnych, drzwi bezpieczeństwa, kurtyn świetlnych do SIL 3, Kat. 4, PL e, praca 1-/2-kanałowa, start automatyczny lub ręczny, 2 bezpieczne wyjścia HL, 1 wyjście sygnalizacyjne, US = 24 V DC, wtykowy zacisk śrubowy

Opis tego produktu został przetłumaczony automatycznie.
