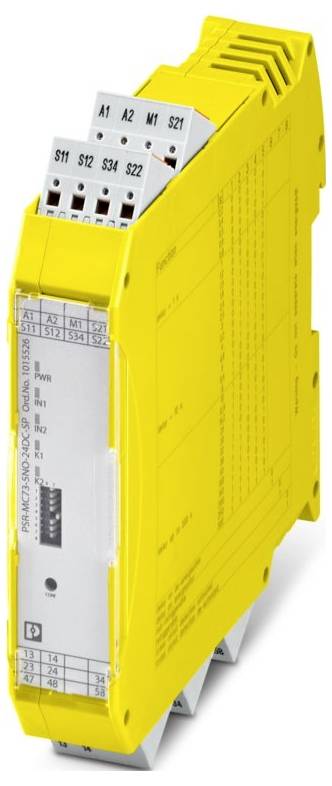

Zdjęcie poglądowe

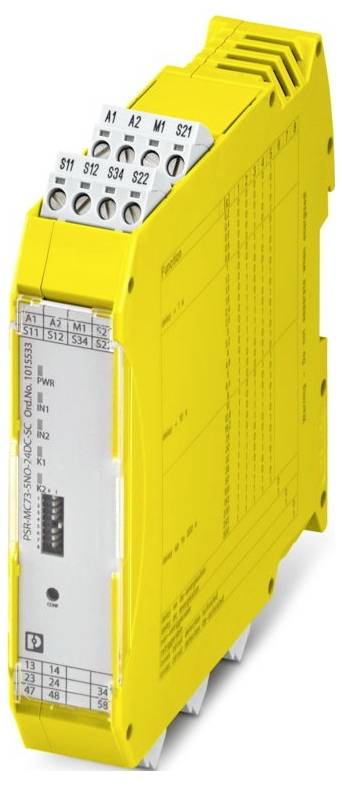

Przekaźnik bezpieczeństwa Phoenix Contact 1015533 5 NO 1 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Przekaźnik bezpieczeństwa
Złącze czujnika
połączenie śrubowe
Model katalogowy producenta
PSR-MC73-5NO-1DO-24DC-SC
Czas reakcji
50 ms
Karta katalogowa (PDF)
Liczba
Suma (1799,00 zł / Sztuka)
1799,00 zł
1462,60 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: PSRmini
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,5 Nm ... 0,6 Nm
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 22,5 mm
- Wysokość: 112,2 mm
- Głębokość: 114,5 mm
- Materiał obudowy: PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -35 °C ... 60 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 7 mm
- Ogólne: Ogólne
- Pozycja montażu: pionowa lub pozioma
- Maksymalna moc rozpraszana w warunkach nominalnych: 8,1 W (przy US = 30 V, IL² = 108 A²)
- CE: CE
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór mocy:< 3,2 mA (typowo dla USA)
- Połączenie przewodów: Połączenie przewodów
- Częstotliwość przełączania: 0,5 Hz (w zależności od ustawionego czasu opóźnienia)
- Prąd: maks. 100 mA
- Instrukcja instalacji: patrz krzywa obniżania mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 75% (średnio, sporadycznie 85%, bez kondensacji)
- Wstrząsy: 10 g (operacja), 15 g (transport)
- Napięcie: równoważne napięciu amerykańskiemu
- Obwód zabezpieczający: dioda tłumiąca
- Wyświetlacz stanu: 5 x dwukolorowa dioda LED
- Napięcie przełączania: min. 12 V AC/DC; maks. 250 V AC/DC (obserwuj krzywą obciążenia)
- Oznaczenie: A1/A2
- Zastosowanie: Zatrzymanie awaryjne; drzwi bezpieczeństwa; kurtyna świetlna
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy: min. 5 mA; maks. 6 A
- Opis wyjścia: PNP; niezorientowany na bezpieczeństwo
- Maksymalny prąd rozruchowy: 500 mA (Δt = 100 ms przy Us)
- Konfiguracja styków: 5 ścieżek prądowych umożliwiających
- Maksymalny prąd ciągły: 6 A
- Napięcie znamionowe izolacji: 250 V AC
- Napięcie znamionowe zasilania obwodu sterującego US: 24 V DC -20% / +25%
- Prąd znamionowy zasilający układ sterujący IS: typowo 80 mA
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Żywotność mechaniczna: 10 x 10⁶ cykli przełączania
- Typowy czas reakcji:< 50 ms (automatyczny start);< 50 ms (ręczny, monitorowany start)
- Typowy czas nawrotu:< 25 ms (przy sterowaniu przez S12 i S22 (tylko dla styków natychmiastowych));< 10 ms (przy sterowaniu przez A1 | sterowanie specyficzne dla aplikacji przez A1/A2 jest niedozwolone)
- Materiał styków: AgCuNi +0,2 µm ... 0,4 µm Au / AgSnO2 +0,2 µm Au
- Moc przełączania: 4 A (24 V (DC13)); 3 A (230 V (AC15))
- Bezpiecznik wyjściowy: 6 A gL/gG; 4 A gL/gG (do zastosowań o niskim zapotrzebowaniu)
- Typ przekaźnika: Przekaźnik elektromechaniczny z wymuszonym prowadzeniem styków zgodnie z normą IEC/EN 61810-3
- Czasy: Czasy
- Typ. Czas reakcji w Us: 500 ms (gdy A1 jest kontrolowane w Us)
- Czas ponownego uruchomienia: 500 ms (po zażądaniu funkcji bezpieczeństwa)
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: patrz karta katalogowa, rozdział „Koordynacja izolacji”.
- Czas filtrowania: maks. 1 ms (szerokość impulsu testowego przy niskich impulsach testowych); min. 21 ms (niska częstotliwość impulsów testowych)
- Liczba wyjść: 2
- Moc przełączania: min. 60 mW
- Kwadrat. Prąd całkowity: 108 A2 (uwaga: obniżenie wartości znamionowych)
- Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
- Poziom wydajności (PL): e (4 A DC13 | 3 A AC15, 8760 cykli przełączania/rok)
- Poziom integralności bezpieczeństwa (SIL): 3
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 75% (średnio, sporadycznie 85%, bez kondensacji)
- Opis wejścia: nie jest zorientowane na bezpieczeństwo
- Liczba wejść: 1
- Zakres napięcia wejściowego sygnału „0”: 0 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Pobór mocy w USA: typowo 1,92 W
- Kategoria zatrzymania: 0;1
- Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie
- Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie
- Czas ponownego uruchomienia:< 1 s (czas rozruchu)
- Zakres prądu wejściowego sygnału „0”: 0 mA ... 2 mA
- Jednoczesność: ∞
- Częstotliwość odcięcia: min. 0 Hz; maks. 1 Hz
- Maksymalna dopuszczalna całkowita rezystancja linii: 150 Ω
- Cyfrowy: Krąg startowy (S34): Cyfrowy: Krąg startowy (S34)
- Raport: M1: Raport: M1
- Zabezpieczenie przed zwarciem: tak
- Zakres czasu opóźnienia: 0,2 s ... 300 s ±5 % (regulowane dla 47/48/58)
- Cyfrowy: obwód czujnika (S12, S22): Cyfrowy: obwód czujnika (S12, S22)
- Przekaźnik: Włączanie ścieżek prądowych (13/14, 23/24/34, 47/48/58): Przekaźnik: Włączanie ścieżek prądowych (13/14, 23/24/34, 47/48/58)
- Takt: S11, S21: Takt: S11, S21
- Opakowanie
sztuka
- Rodzaj produktu
Przekaźnik bezpieczeństwa
- Model katalogowy producenta
PSR-MC73-5NO-1DO-24DC-SC
- Złącze czujnika
połączenie śrubowe
- Czas reakcji
50 ms
- Rodzaj styku
5 NO
- Maksymalne napięcie przełączania
250 V DC/AC
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Kategoria bezpieczeństwa
4
- Standard czujników
CE
IP20
- Minimalna temperatura robocza
-35 °C
- Temperatura pracy (maks.)
60 °C
- Głębokość produktu
114.5 mm
- Szerokość produktu
22.5 mm
- Wysokość produktu
112.2 mm
- Wymiary
(S x W x G) 22.5 x 112.2 x 114.5 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3561618 Przekaźnik bezpieczeństwa Phoenix Contact 1015533 5 NO 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3561618 Przekaźnik bezpieczeństwa Phoenix Contact 1015533 5 NO 1 szt.
Opis
Przekaźniki bezpieczeństwa do awaryjnego zatrzymania, drzwi bezpieczeństwa, kurtyny świetlne do SIL 3, Kat. 4, PL e, praca 1- lub 2-kanałowa, wykrywanie zwarć międzykanałowych, możliwość ponownego wyzwalania, opóźnienie odłączenia/załączenia zasilania od 0,2 s do 300 s, 5 ścieżek prądowych zezwalających, US = 24 V DC, wtykowy zacisk śrubowy
