Zdjęcie poglądowe

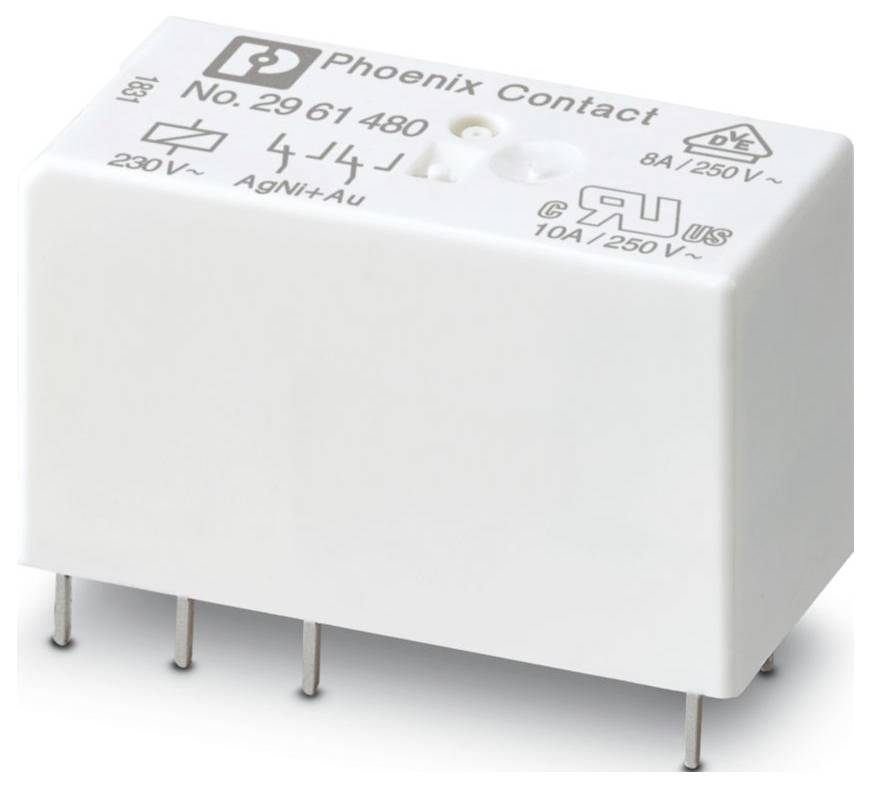

Przekaźnik miniaturowy Phoenix Contact REL-MR-230AC/21-21AU 230 V/AC 2 zestyki przełączne 10 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik miniaturowy
Rodzaj styku
2 zestyki przełączne
Napięcie znamionowe
230 V/AC
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
REL-MR-230AC/21-21AU
Karta katalogowa (PDF)
35 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (349,00 zł / Sztuka)
349,00 zł
283,74 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przekaźnik
- Zawartość: 10 szt.
- REL-MR-230AC/21-21AU
Dane techniczne
- Typ połączenia: Połączenie wtykowe/lutowane
- Szerokość: 12,7 mm
- Wysokość: 29 mm
- Głębokość: 15,7 mm
- Kolor: biały (RAL 9010)
- Warunki środowiskowe: Warunki środowiskowe
- Klasa ochrony: RT III
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60664; EN 50178; EN 61810-1
- Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,69 W.
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 179,4 V AC ... 356,5 V prądu przemiennego
- Instrukcja montażu: można układać obok siebie bez zachowania odstępu (> 70 °C ≥ 2,5 mm)
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Maksymalny prąd rozruchowy: 15 A (300 ms)
- Izolacja: Izolacja podstawowa
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 15.01.2026
- Napięcie wejściowe znamionowe UN: 230 V AC
- Typowy prąd wejściowy przy UN: 3 mA (przy 50 Hz); 2,5 mA (przy 60 Hz)
- Konfiguracja styków: 2 styki przełączne
- Maksymalny prąd ciągły: 8 A
- Przełączanie: Przełączanie
- Zawartość zestawu: 2903327 RIF-1-RPT-LV-230AC/2X21AU
- Żywotność mechaniczna: 1 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 5 kV AC (50 Hz, 1 min.)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): niespolaryzowany
- Typowy czas reakcji: 3 ms ... 12 ms (zależne od fazy)
- Rezystancja cewki: 32500 Ω ±15 % (przy 20 °C)
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 5 V (przy 10 mA)
- Minimalny prąd przełączania: 10 mA (przy 5 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 190 W (przy 24 V DC); 85 W (przy 48 V DC); 60 W (przy 60 V DC); 44 W (przy 110 V DC); 60 W (przy 220 V DC); 2000 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,2 A (przy 250 V, DC13); 2 A (przy 24 V, AC15); 2 A (przy 120 V, AC15); 2 A (przy 250 V, AC15)
- Żywotność elektryczna: patrz schemat
- Napięcie probiercze (styk/styk): 2,5 kV AC (50 Hz, 1 min.)
- Napięcie probiercze (styk otwarty): 1 kV (50 Hz, 1 min.)
- Częstotliwość sieciowa: 50/60 Hz
- Typowy zakres czasu nawrotu: 2 ms ... 9 ms (zależne od fazy)
- Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
- Rodzaj produktu
Przekaźnik miniaturowy
- Model katalogowy producenta
REL-MR-230AC/21-21AU
- Połączenie komponentów
wtyczka
lutowane
- Rodzaj styku
2 zestyki przełączne
- Materiał styku
AgNi powlekane złotem
- Napięcie znamionowe
230 V/AC
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
2000 VA
- Moc cewki
0.69 W
- Cechy przekaźnika
uszczelniony (RT III)
RT III
- Maksymalna temperatura
85 °C
- Minimalna temperatura
-40 °C
- Długość produktu
15.7 mm
- Szerokość produktu
12.7 mm
- Wysokość produktu
29 mm
- Wymiary
(D x S x W) 15.7 x 12.7 x 29 mm
- Zawartość
10 szt.
- Głębokość produktu
15.7 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580442 Przekaźnik miniaturowy Phoenix Contact REL-MR-230AC/21-21AU 230 V/AC 2 zestyki przełączne 10 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580442 Przekaźnik miniaturowy Phoenix Contact REL-MR-230AC/21-21AU 230 V/AC 2 zestyki przełączne 10 szt.
Opis
Miniaturowy przekaźnik mocy wtykowy, ze stykami wielowarstwowymi złotymi, 2 stykami przełącznymi, napięcie wejściowe 230 V AC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
