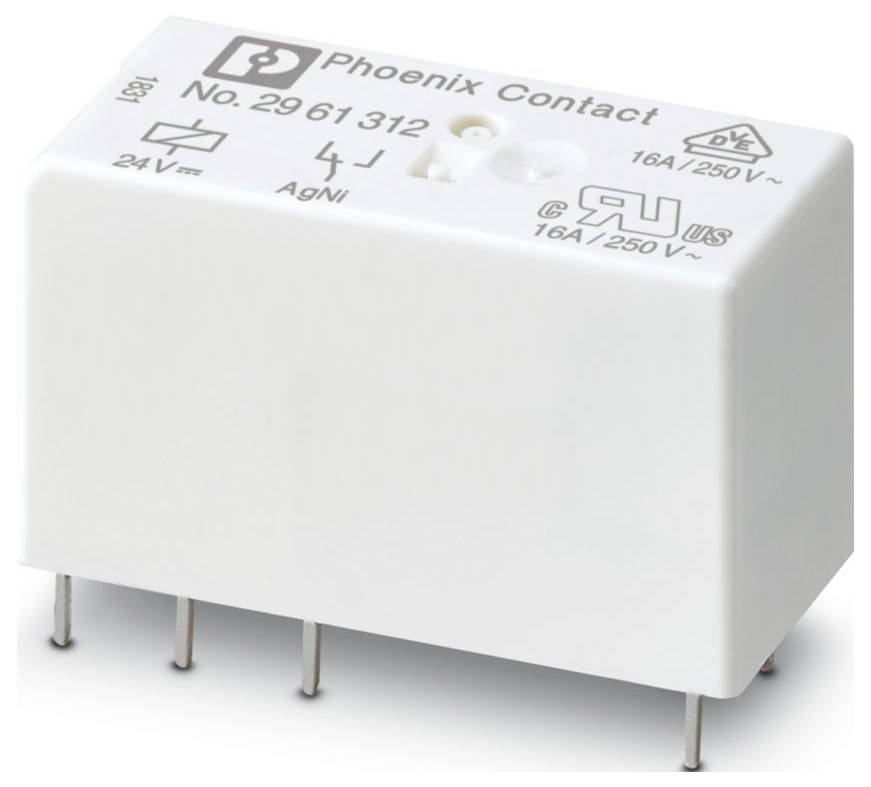

Zdjęcie poglądowe
Zdjęcie poglądowe
Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21HC 24 V/DC 1 zestyk przełączny sztuka 10 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Przekaźnik miniaturowy
Rodzaj styku
1 zestyk przełączny
Napięcie znamionowe
24 V/DC
Maksymalne napięcie przełączania
250 V DC/AC
Karta katalogowa (PDF)
4140 Sztuki
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
153,66 zł
3
3% = 4,99 zł
148,67 zł
5
5% = 6,99 zł
146,67 zł
10
5% = 8,31 zł
145,35 zł
25
6% = 9,82 zł
143,84 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba (Rozmiar opakowania 10 szt.)
Suma (15,37 zł / Sztuka)
153,66 zł
189,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przekaźnik
- Zawartość: 10 szt.
- REL-MR- 24DC/21HC
Dane techniczne
- Typ połączenia: Połączenie wtykowe/lutowane
- Szerokość: 12,7 mm
- Wysokość: 29 mm
- Głębokość: 15,7 mm
- Kolor: biały (RAL 9010)
- Warunki środowiskowe: Warunki środowiskowe
- Klasa ochrony: RT II
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60664; EN 50178; EN 61810-1
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,41 W.
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 15,6 V DC ... 57,6 V prądu stałego
- Instrukcja montażu: można układać obok siebie bez zachowania odstępu (> 70 °C ≥ 2,5 mm)
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Maksymalny prąd rozruchowy: 50 A (20 ms)
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 15.01.2026
- Napięcie wejściowe znamionowe UN: 24 V DC
- Typowy prąd wejściowy przy UN: 17 mA
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 16 A
- Przełączanie: Przełączanie
- Zawartość zestawu: 2903342 RIF-1-RPT-LDP-24DC/1X21
- Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 5 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): niespolaryzowany
- Typowy czas reakcji: 7 ms
- Typowy czas nawrotu: 3 ms
- Rezystancja cewki: 1440 Ω ±10 % (przy 20 °C)
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 12 V (przy 10 mA)
- Minimalny prąd przełączania: 10 mA (przy 12 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 384 W (przy 24 V DC); 58 W (przy 48 V DC); 48 W (przy 60 V DC); 50 W (przy 110 V DC); 80 W (przy 220 V DC); 4000 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,2 A (przy 250 V, DC13); 6 A (przy 24 V, AC15); 6 A (przy 120 V, AC15); 6 A (przy 250 V, AC15)
- Żywotność elektryczna: patrz schemat
- Obciążenie silnika zgodnie z UL 508: 1/2 KM, 120 V AC (normalnie otwarty); 1 KM, 240 V AC (normalnie otwarty); 1/3 KM, 120 V AC (normalnie zamknięty); 3/4 KM, 240 V AC (normalnie zamknięty); 1/4 KM, 200 ... 250 V/ AC
- Opakowanie
sztuka
- Rodzaj produktu
Przekaźnik miniaturowy
- Model katalogowy producenta
REL-MR- 24DC/21HC
- Połączenie komponentów
wtyczka
lutowane
- Czas reakcji
7 ms
- Czas rozpadu
3 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgNi
- Napięcie znamionowe
24 V/DC
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
4000 VA
- Moc cewki
0.41 W
- Cechy przekaźnika
wtykowy
RT II (przekaźnik)
- Maksymalna temperatura
85 °C
- Minimalna temperatura
-40 °C
- Długość produktu
15.7 mm
- Szerokość produktu
12.7 mm
- Wysokość produktu
29 mm
- Wymiary
(D x S x W) 15.7 x 12.7 x 29 mm
- Zawartość
10 szt.
- Głębokość produktu
15.7 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580410 Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21HC 24 V/DC 1 zestyk przełączny sztuka 10 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580410 Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21HC 24 V/DC 1 zestyk przełączny sztuka 10 szt.
Opis
Miniaturowy przekaźnik mocy wtykowy, ze stykiem mocy do dużych prądów ciągłych, 1 styk przełączny, napięcie wejściowe 24 V DC
