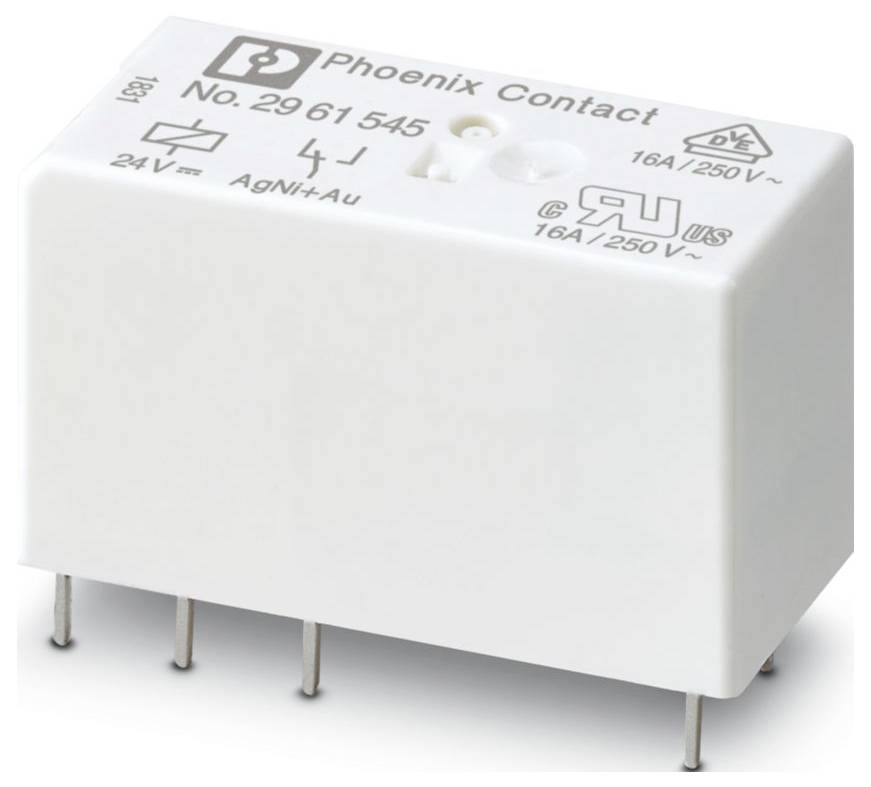

Zdjęcie poglądowe

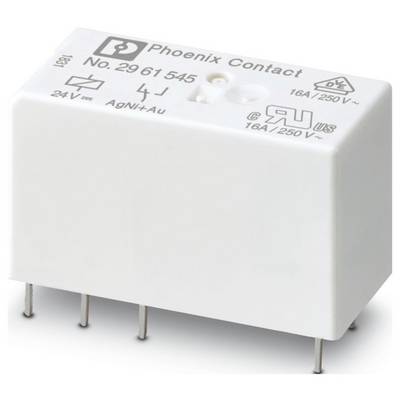

Zdjęcie poglądowe
Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21HC AU 24 V/DC 1 zestyk przełączny 10 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik miniaturowy
Rodzaj styku
1 zestyk przełączny
Napięcie znamionowe
24 V/DC
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
REL-MR- 24DC/21HC AU
Karta katalogowa (PDF)
266 Sztuki
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
169,92 zł
3
3% = 5,52 zł
164,40 zł
5
5% = 7,73 zł
162,19 zł
10
5% = 9,20 zł
160,72 zł
25
6% = 10,86 zł
159,06 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba (Rozmiar opakowania 10 szt.)
Suma (16,99 zł / Sztuka)
169,92 zł
209,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przekaźnik
- Zawartość: 10 szt.
- REL-MR- 24DC/21HC AU
Dane techniczne
- Typ połączenia: Połączenie wtykowe/lutowane
- Szerokość: 12,7 mm
- Wysokość: 29 mm
- Głębokość: 15,7 mm
- Kolor: biały (RAL 9010)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60664; EN 50178; EN 61810-1
- Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,41 W.
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 15,6 V DC ... 57,6 V prądu stałego
- Instrukcja montażu: można układać obok siebie bez zachowania odstępu (> 70 °C ≥ 2,5 mm)
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Maksymalny prąd rozruchowy: 15 A (300 ms)
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 05.09.2025
- Napięcie wejściowe znamionowe UN: 24 V DC
- Typowy prąd wejściowy przy UN: 17 mA
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 16 A
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 5 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): niespolaryzowany
- Typowy czas reakcji: 7 ms
- Typowy czas nawrotu: 3 ms
- Rezystancja cewki: 1440 Ω ±10 % (przy 20 °C)
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 12 V (przy 10 mA)
- Minimalny prąd przełączania: 10 mA (przy 12 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 384 W (przy 24 V DC); 58 W (przy 48 V DC); 48 W (przy 60 V DC); 50 W (przy 110 V DC); 80 W (przy 220 V DC); 4000 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,2 A (przy 250 V, DC13); 2 A (przy 24 V, AC15); 2 A (przy 120 V, AC15); 2 A (przy 250 V, AC15)
- Żywotność elektryczna: patrz schemat
- Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
- Rodzaj produktu
Przekaźnik miniaturowy
- Model katalogowy producenta
REL-MR- 24DC/21HC AU
- Połączenie komponentów
wtyczka
lutowane
- Czas reakcji
7 ms
- Czas rozpadu
3 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgNi powlekane złotem
- Napięcie znamionowe
24 V/DC
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
4000 VA
- Moc cewki
0.41 W
- Cechy przekaźnika
wtykowy
- Maksymalna temperatura
85 °C
- Minimalna temperatura
-40 °C
- Długość produktu
15.7 mm
- Szerokość produktu
12.7 mm
- Wysokość produktu
29 mm
- Wymiary
(D x S x W) 15.7 x 12.7 x 29 mm
- Zawartość
10 szt.
- Głębokość produktu
15.7 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580348 Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21HC AU 24 V/DC 1 zestyk przełączny 10 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580348 Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21HC AU 24 V/DC 1 zestyk przełączny 10 szt.
Opis
Miniaturowy przekaźnik mocy wtykowy z wielowarstwowymi złotymi stykami do dużych prądów ciągłych, 1 styk przełączny, napięcie wejściowe 24 V DC
