Przekaźnik mocy PCB ALDP 5 A, Panasonic ALDP112 12 V/DC 1 NO Max. 5 A

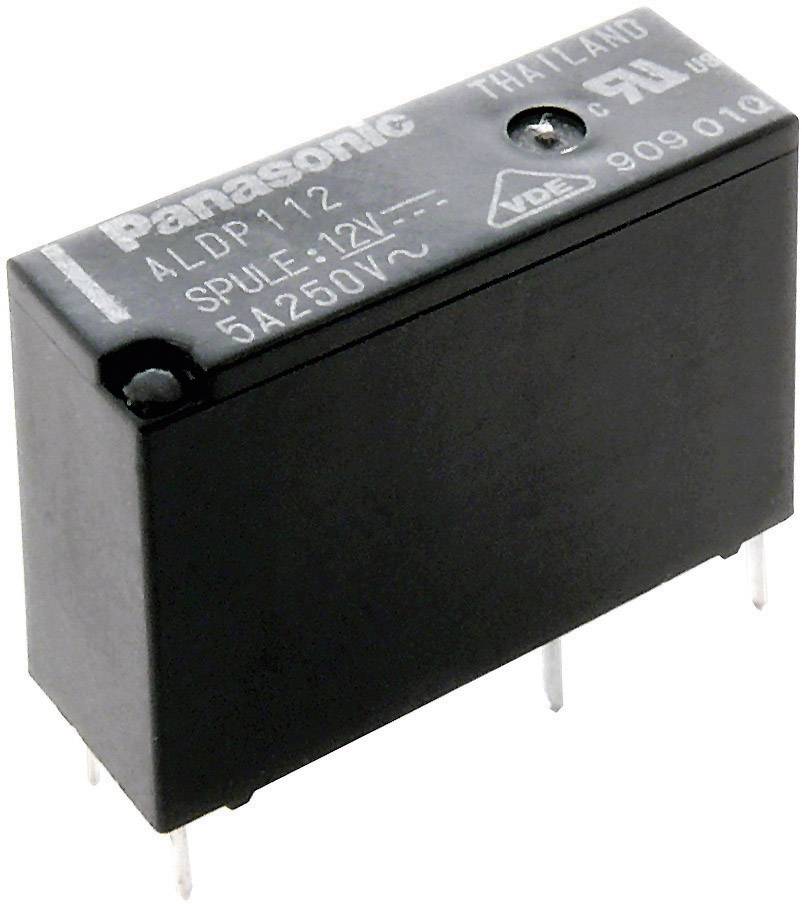

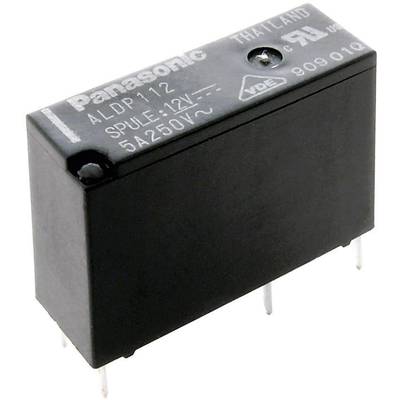

Przekaźnik Panasonic 'ALDP112' z pięcioma pinami, cewka 12V. Czarna, prostokątna część elektroniczna z nadrukowanymi specyfikacjami technicznymi.

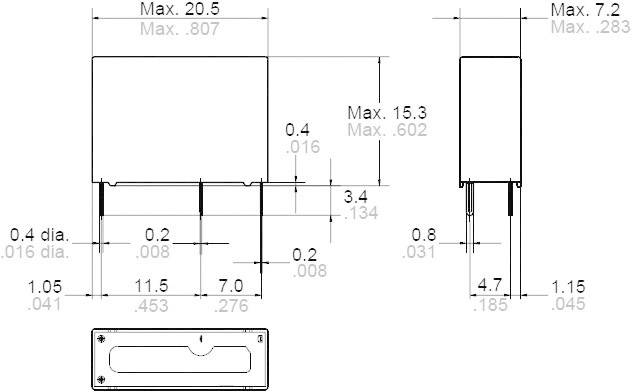

Rysunek techniczny prostokątnego elementu z wymiarami w milimetrach i calach. Widok z przodu i z boku, pozycja styków.

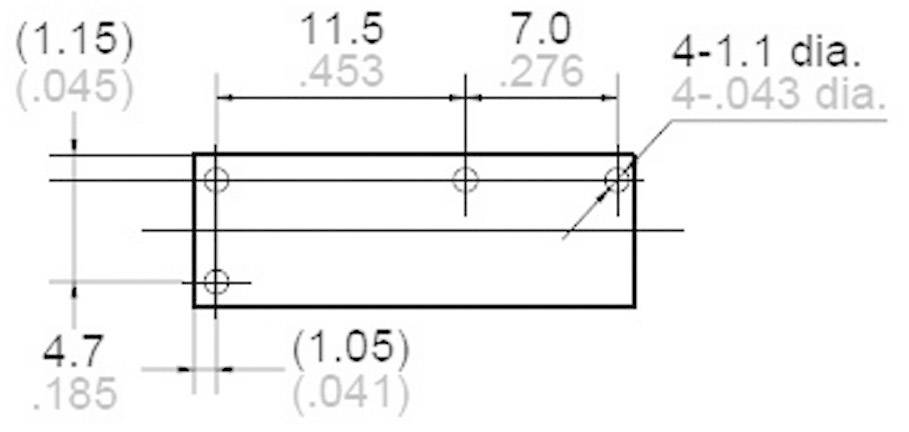

Rysunek techniczny prostokątnego elementu z czterema otworami. Wymiary: 11,5 x 4,7 cm. Średnica otworów: 0,43 cm.

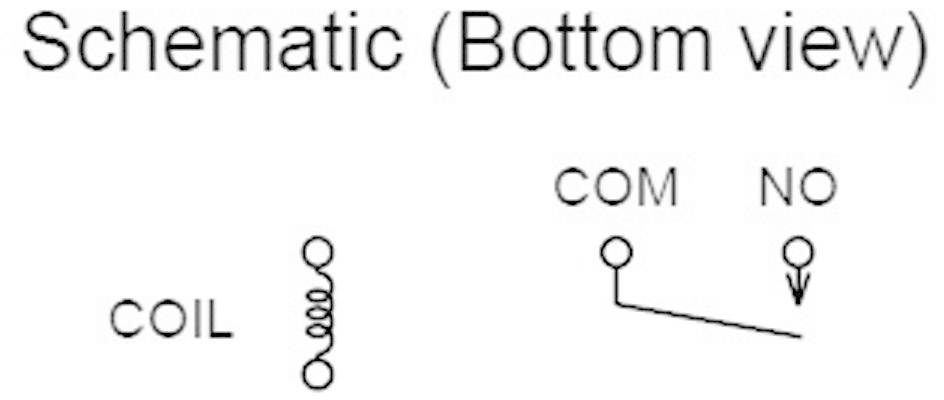

Widok od spodu - schemat połączeń. Przedstawia symbol cewki oraz diagram z oznaczeniami 'COM' i 'NO', ilustrujący podłączenia elektryczne.

1/4

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

12 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

30 V/DC

277 V/AC

Karta katalogowa (PDF)

Dostawa w pt. 2.10

34 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (6,68 zł / Sztuka)

6,68 zł

8,22 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: ALDP112

Napięcie znamionowe cewki: 12 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 720 Ω

Rodzaj styku: 1 NO

Materiał styku: AgNi

Maksymalne napięcie przełączania: 30 V/DC
277 V/AC

Maksymalne natężenie przełączania: 5 A

Maksymalna moc przełączania: 150 W
1385 VA

Prześwit odstępu cewki/styku: 6 mm

Połączenie komponentów: piny lutownicze

Żywotność mechaniczna: 5 x 10⁶

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 20.5 mm

Szerokość produktu: 7.2 mm

Wysokość produktu: 15.3 mm

Wymiary: (D x S x W) 20.5 x 7.2 x 15.3 mm

Zawartość: 1 szt.

Specyfikacja: monostabilny

Napięcie znamionowe: 12 V/DC

Moc przełączania: 1385 VA/150 W

Napięcie przełączania: 30 V/DC/277 V/AC

Natężenie przełączania: 5 A

Typ: ALDP112

Temperatura otoczenia: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 505384 Przekaźnik mocy PCB ALDP 5 A, Panasonic ALDP112 12 V/DC 1 NO Max. 5 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 505384 Przekaźnik mocy PCB ALDP 5 A, Panasonic ALDP112 12 V/DC 1 NO Max. 5 A

Opis

Panasonic ALDP112 |Wąski przekaźnik mocy (szerokość tylko 7 mm) o bardzo wysokiej odporności na skoki napięcia między cewką a kompletem styków ponad 10 kV i odcinkiem prądów powietrznych i pełzających ponad 6 mm. Niewielki pobór mocy i wysoka odporność na wstrząsy. Zastosowanie: urządzenia AGD, elektronika rozrywkowa, urządzenia biurowe, technika przemysłowa i automatyzacja.
