Przekaźnik mocy PCB PF 6 A, Panasonic APF10212 12 V/DC 1 NO Max. 6 A

Przekaźnik Panasonic APF30024, cewka 24V, do 6A, 277VAC i 250V~. Kraj pochodzenia: Niemcy.

Zdjęcie poglądowe

Rysunek techniczny elementu elektronicznego z wymiarami w milimetrach. Szerokość: 28,0 mm; wysokość: 15,0 mm; przedstawiono widoki pionowe i poziome.

Rysunek techniczny elementu metalowego z wymiarami: szerokość 21,42 cm, otwory o średnicy 2,1 cm. Dodatkowe wymiary i średnice podane.

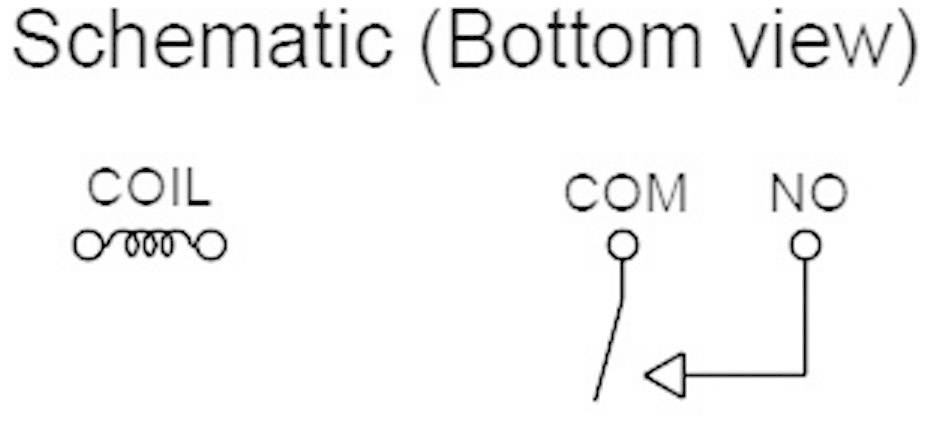

Schemat elektryczny (widok od spodu) z cewką i oznaczeniami styków: 'CEWKA', 'COM', oraz 'NO'.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

12 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

250 V/AC

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

19 Sztuki (Tylko do wyczerpania zapasów)

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (10,48 zł / Sztuka)

10,48 zł

12,89 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: APF10212

Napięcie znamionowe cewki: 12 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 847 Ω

Rodzaj styku: 1 NO

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 1500 VA

Prześwit odstępu cewki/styku: 8 mm

Połączenie komponentów: piny lutownicze

Żywotność mechaniczna: 5 x 10⁶

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 28 mm

Szerokość produktu: 5 mm

Wysokość produktu: 15 mm

Wymiary: (D x S x W) 28 x 5 x 15 mm

Zawartość: 1 szt.

Specyfikacja: monostabilny

Napięcie znamionowe: 12 V/DC

Moc przełączania: 1500 VA

Napięcie przełączania: 250 V/AC

Natężenie przełączania: 6 A

Typ: APF10212

Temperatura otoczenia: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 505387 Przekaźnik mocy PCB PF 6 A, Panasonic APF10212 12 V/DC 1 NO Max. 6 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 505387 Przekaźnik mocy PCB PF 6 A, Panasonic APF10212 12 V/DC 1 NO Max. 6 A

Opis

Panasonic APF10212 |Wąski przekaźnik mocy do stosowania sieciowego. Odcinki prądów powietrznych i pełzających dłuższe niż 8 mm. Niewielki pobór mocy i duży zakres włączania. Spełnia normę EN 60335-1 (kontrola przewodów jarzeniowych) i wymagania co do izolacji zgodnie z EN/IEC 61810-1. zastosowanie: interfejsy, automatyka przemysłowa, sterowanie SPS, technika przemysłowa i automatyzacja, gospodarstwo domowe.
