Przekaźnik mocy PCB TE Connectivity RT424F12 bistabilny 12 V/DC 2 x zestyk przełączny 8

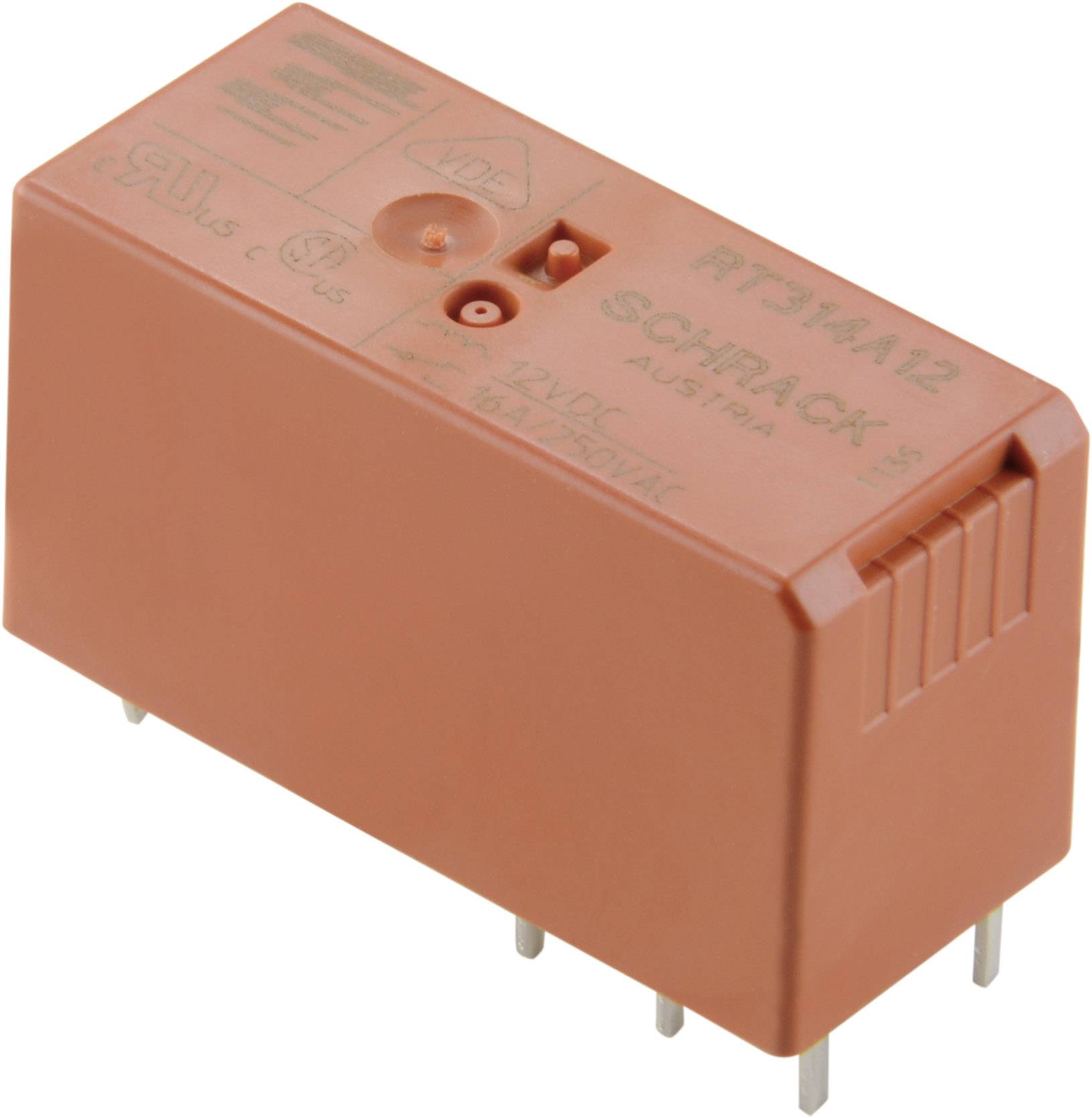

Pomarańcze, prostokątne przekaźniki z oznaczeniami specyfikacji elektrycznych i pinami przyłączeniowymi od spodu.

Zdjęcie poglądowe

Rysunek techniczny złącza; przedstawia rozmieszczenie styków dla '2-biegunowego 8 A' oraz '1-biegunowego 16 A'; podane wymiary montażowe.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

12 V/DC

Typ sterowania

bistabilny, 2 cewki

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

400 V/AC

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

117 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (29,56 zł / Sztuka)

29,56 zł

36,36 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik

Dodatkowe informacje:

Dane techniczne

Odporność na prądy pełzające: CTI 250

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: RT424F12

Napięcie znamionowe cewki: 12 V/DC

Minimalne napięcie robocze: 8.4 V/DC

Typ sterowania: bistabilny, 2 cewki

Rezystancja cewki: 240 Ω

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi 90/10

Maksymalne napięcie przełączania: 400 V/AC

Maksymalne natężenie przełączania: 8 A

Maksymalna moc przełączania: 2000 VA

Prześwit odstępu cewki/styku: 10 mm

Połączenie komponentów: piny lutownicze

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 29 mm

Szerokość produktu: 12.7 mm

Wysokość produktu: 15.7 mm

Wymiary: (D x S x W) 29 x 12.7 x 15.7 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Specyfikacja: bistabilny

Napięcie znamionowe: 12 V/DC

Napięcie probiercze: (Cewka/styk) 5000 Veff

Moc przełączania: 2000 VA

Napięcie przełączania: 250 V/AC

Natężenie przełączania: 8 A

Typ: RT424F12

Temperatura otoczenia: -40 - +85 °C

Ilość styków: 2-styk.

Do pobrania

Karta katalogowa

Karta katalogowa 504060 Przekaźnik mocy PCB TE Connectivity RT424F12 bistabilny 12 V/DC 2 x zestyk przełączny 8

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 504060 Przekaźnik mocy PCB TE Connectivity RT424F12 bistabilny 12 V/DC 2 x zestyk przełączny 8

Opis

TE Connectivity 5-1393243-4 |Zastosowania: urządzenia zasilane bateriami lub z "funkcją pamięci" (np. przy awarii prądu). Sterowanie cewkowe: 2 uzwojenia czynne +A3/-A2, resetowanie +A3/-A1.
