Przekaźnik nawrotny Phoenix Contact PLC-PT-ELR W1/ 2-24DC 1069556, 24 V/DC, 1 szt.

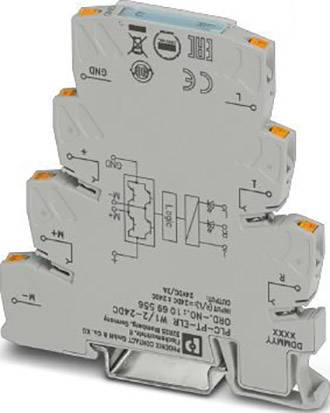

'Wąskie, szare elektyczne przekaźniki z pomarańczowymi zwalniaczami i nadrukami technicznymi, wraz z schematem podłączenia.'

Zdjęcie poglądowe

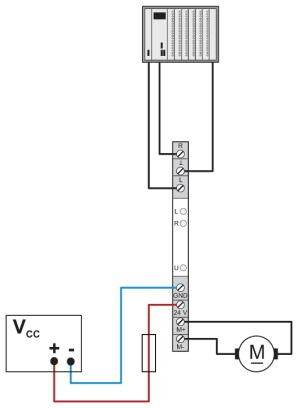

Schematyczny schemat elektrycznego sterowania ze źródłem napięcia, przełącznikiem i silnikiem. Połączenia są oznaczone kolorami.

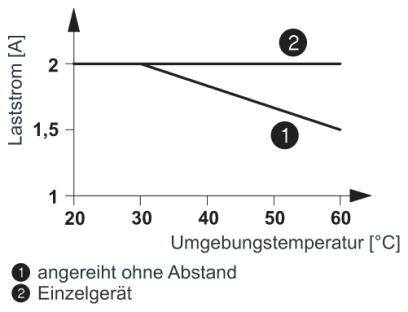

Diagram przedstawia prąd obciążenia [A] w zależności od temperatury otoczenia [°C]. Porównywane są tryby 'ułożone bez odstępu' (malejąco) oraz 'urządzenie pojedyncze' (poziomo).

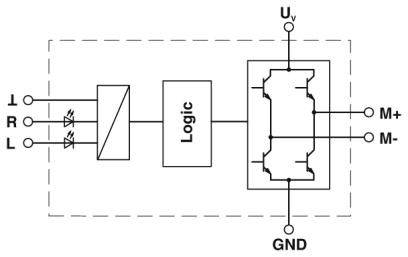

Blokowy schemat wzmacniacza z diodami LED, jednostką logiczną i układem tranzystorowym. Przyłącza oznaczone jako L, R, Uv, GND, M+, M-.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik nawrotny

Napięcie znamionowe

24 V/DC

Połączenie komponentów

zacisk push-in

Opakowanie

sztuka

Model katalogowy producenta

PLC-PT-ELR W1/ 2-24DC

Karta katalogowa (PDF)

Dostawa w pt. 16.10

115 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (413,82 zł / Sztuka)

413,82 zł

509,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura otoczenia (przechowywanie/transport): Od -40°C do +85°C.
Nazwa wejścia: Zasilanie urządzenia
Częstotliwość transmisji: 300 Hz
Wskaźnik statusu: Żółta dioda LED
Czas włączenia typowy: 200 μs
Ogranicznik przepięć> 33 V / DC
ZAKRES NAPIĘCIA WEJŚCIOWEGO: 19.2 V/DC - 28.8 V/DC
Zabezpieczenie przeciwzwarciowe: Ochrona przed odwrotną polaryzacją, dioda zabezpieczająca
Nazwa wyjścia: Wyjście DC
Ochrona przed odwrotną polaryzacją
Zabezpieczenie / element: Dioda zabezpieczająca przed pomyleniem biegunów
Pozycja montażowa: Pionowa (szyna nośna pozioma)
Złącze: Obwód sterujący
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu sztywnego: 0.14 mm² - 2.5 m²
Przekrój przewodu elastycznego: 0.14 mm² - 2.5 m²
Przekrój przewodu AWG 26 - 14
Znamionowe napięcie izolacji 50 V.
Mierzone napięcie szczytowe: 0.5 kV

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik nawrotny

Model katalogowy producenta: PLC-PT-ELR W1/ 2-24DC

Napięcie znamionowe: 24 V/DC

Napięcie sterowania (min.): 19.2 V/DC

Napięcie sterowania (max.): 28.8 V/DC

Zakres napięcia sterującego: 19.2 - 28.8 V/DC

Przełączanie napięcia (min.): 10 V/DC

Maksymalne napięcie przełączania: 30 V/DC

Pasuje do przekaźników marki: Phoenix Contact

Cechy przekaźnika: dioda zabezpieczająca przed przebiegunowaniem

Sposób montażu: szyna

Połączenie komponentów: zacisk push-in

Czas reakcji: 80 ms

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 6.5 mm

Wysokość produktu: 80 mm

Głębokość produktu: 86 mm

Wymiary: (S x W x G) 6.5 x 80 x 86 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209091 Przekaźnik nawrotny Phoenix Contact PLC-PT-ELR W1/ 2-24DC 1069556, 24 V/DC, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209091 Przekaźnik nawrotny Phoenix Contact PLC-PT-ELR W1/ 2-24DC 1069556, 24 V/DC, 1 szt.

Opis

Hamowanie przez wysterowanie obu wejść. Zintegrowany obwód blokujący i okablowanie obciążenia.

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
