Przekaźnik PCB TE Connectivity RY531005 5 V/DC 1 NO 8 A 250 V/AC/Max. 440 V/AC 2000 VA

Pomarańczowy blok przekaźnika w kształcie prostokąta z dwoma metalowymi stykami od spodu, przeznaczony do montażu w obwodach elektronicznych.

Zdjęcie poglądowe

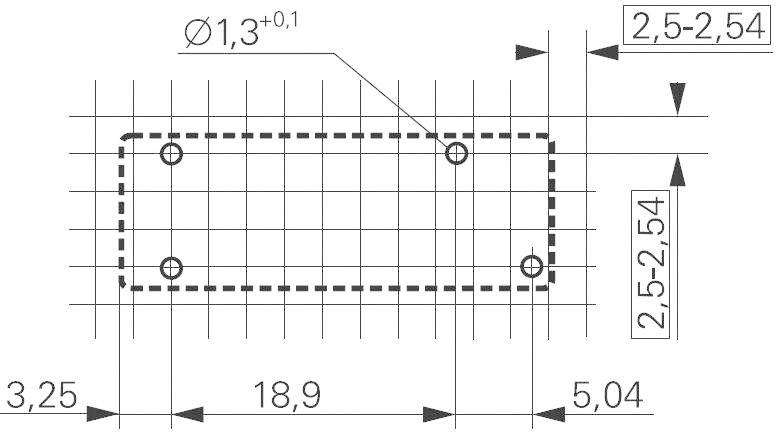

Rysunek techniczny prostokątnej części z czterema otworami. Wymiary: 18,9 x 5,04 mm, średnica otworów 1,3 mm, odległość 2,5-2,54 mm.

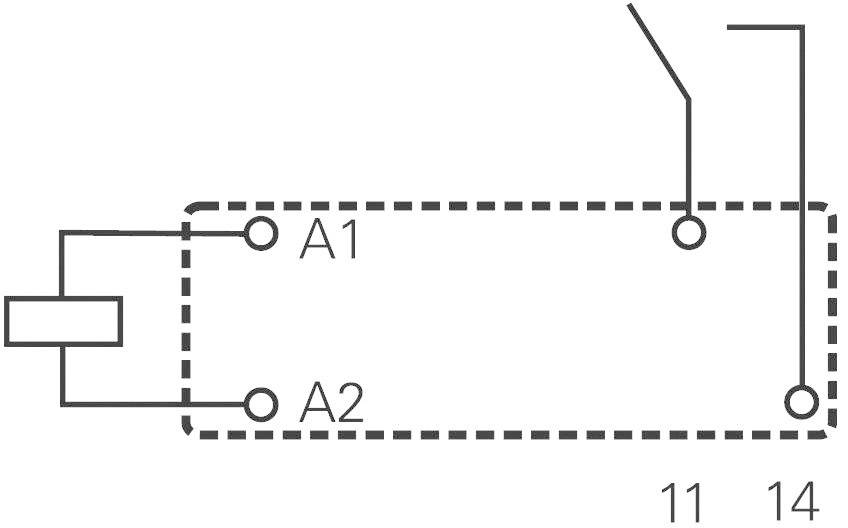

Schemat elektryczny przekaźnika z zaciskami cewki A1 i A2 oraz stykami przełączającymi 11 i 14.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

5 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

400 V/AC

Karta katalogowa (PDF)

Dostawa w pon. 5.10

592 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (14,28 zł / Sztuka)

14,28 zł

17,56 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik do druku

Dodatkowe informacje:

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: RY531005

Napięcie znamionowe cewki: 5 V/DC

Minimalne napięcie robocze: 3.5 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 112 Ω

Rodzaj styku: 1 NO

Materiał styku: AgNi

Maksymalne napięcie przełączania: 400 V/AC

Maksymalne natężenie przełączania: 8 A

Maksymalna moc przełączania: 2000 VA

Prześwit odstępu cewki/styku: 8 mm

Połączenie komponentów: piny lutownicze

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 28.5 mm

Szerokość produktu: 10.1 mm

Wysokość produktu: 12.3 mm

Wymiary: (D x S x W) 28.5 x 10.1 x 12.3 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Napięcie znamionowe: 5 V/DC

Napięcie probiercze: (Cewka/styk) 5000 Veff

Moc przełączania: 2000 VA

Napięcie przełączania: 250 V/AC 440 V/AC

Natężenie przełączania: 8 A

Typ: RY531005

Temperatura otoczenia: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 504431 Przekaźnik PCB TE Connectivity RY531005 5 V/DC 1 NO 8 A 250 V/AC/Max. 440 V/AC 2000 VA

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 504431 Przekaźnik PCB TE Connectivity RY531005 5 V/DC 1 NO 8 A 250 V/AC/Max. 440 V/AC 2000 VA

Opis

TE Connectivity 7-1393224-6 |Doskonałe własności przełączeniowe odnośnie obciążeń omowych i indukcyjnych na stykach zwiernych i rozwiernych. Zastosowania: sterowanie systemami grzewczymi, technika interfejsowa, sprzęt AGD, przekaźniki czasowe, regulatory temperatury.
