Name: Przekaźnik półprzewodnikowy Siemens 3RF2420-1AC55 3RF24201AC55, 3 styki, 22 A, 1 szt.
Brand: Siemens
SKU: 1431138
Availability: BackOrder

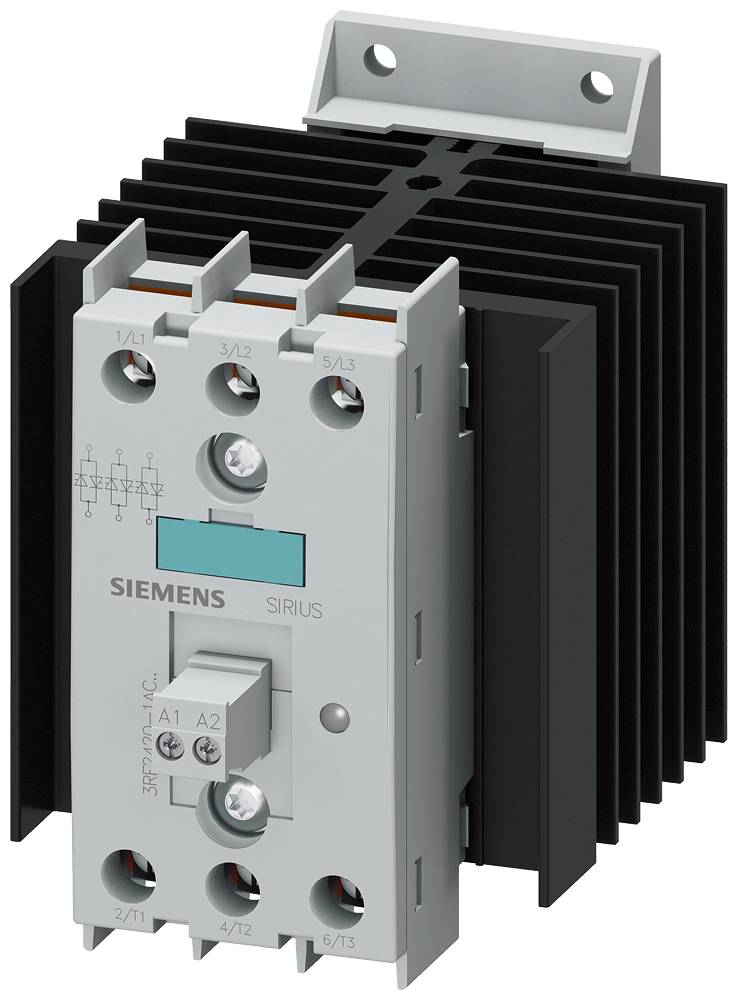

Elektromagnetyczny przekaźnik firmy Siemens z oznaczeniami napięcia i zacisków, powszechnie stosowany w zastosowaniach przemysłowych.

Otwarta szafa sterownicza z różnymi elementami elektrycznymi i kablami, ułożonymi w rzędach wewnątrz metalowej obudowy.

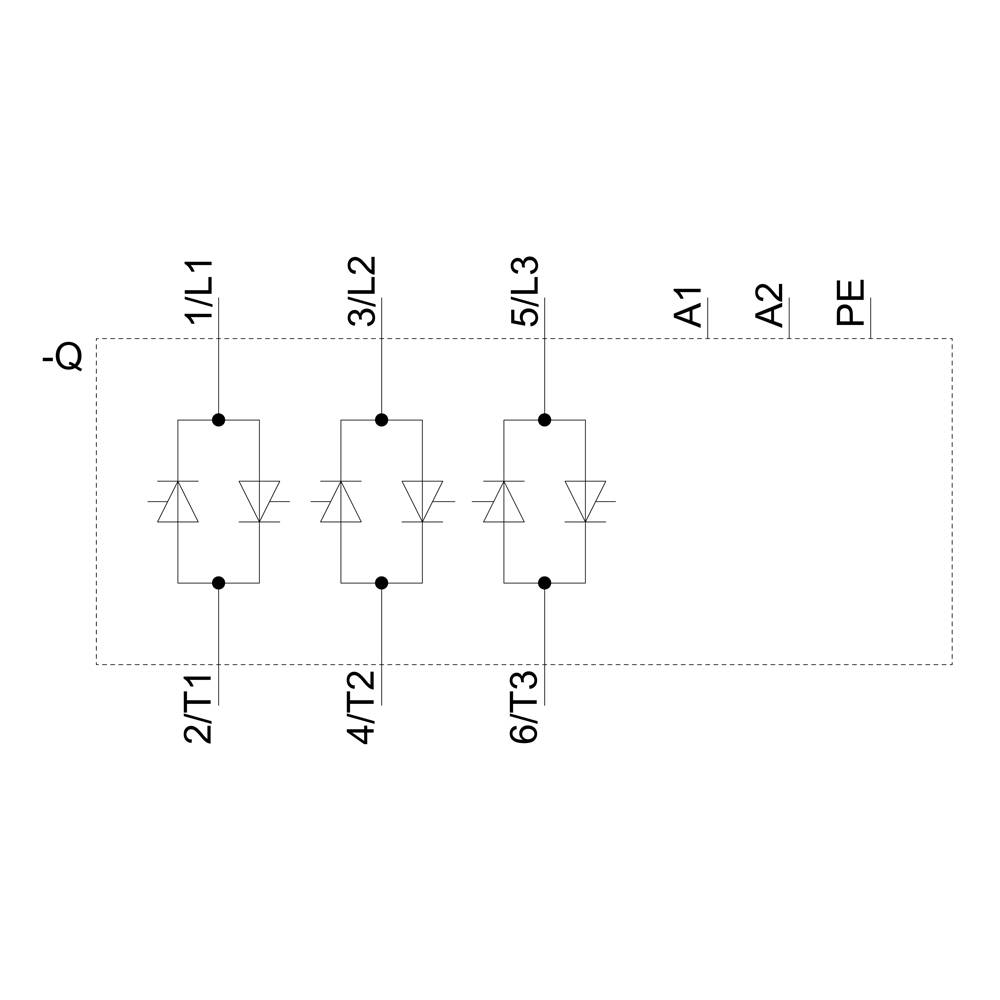

'Schemat połączeń: Trzy diody w układzie równoległym w trzech grupach, połączone z zaciskami 1/L1, 3/L2, 5/L3 oraz 2/T1, 4/T2, 6/T3.'

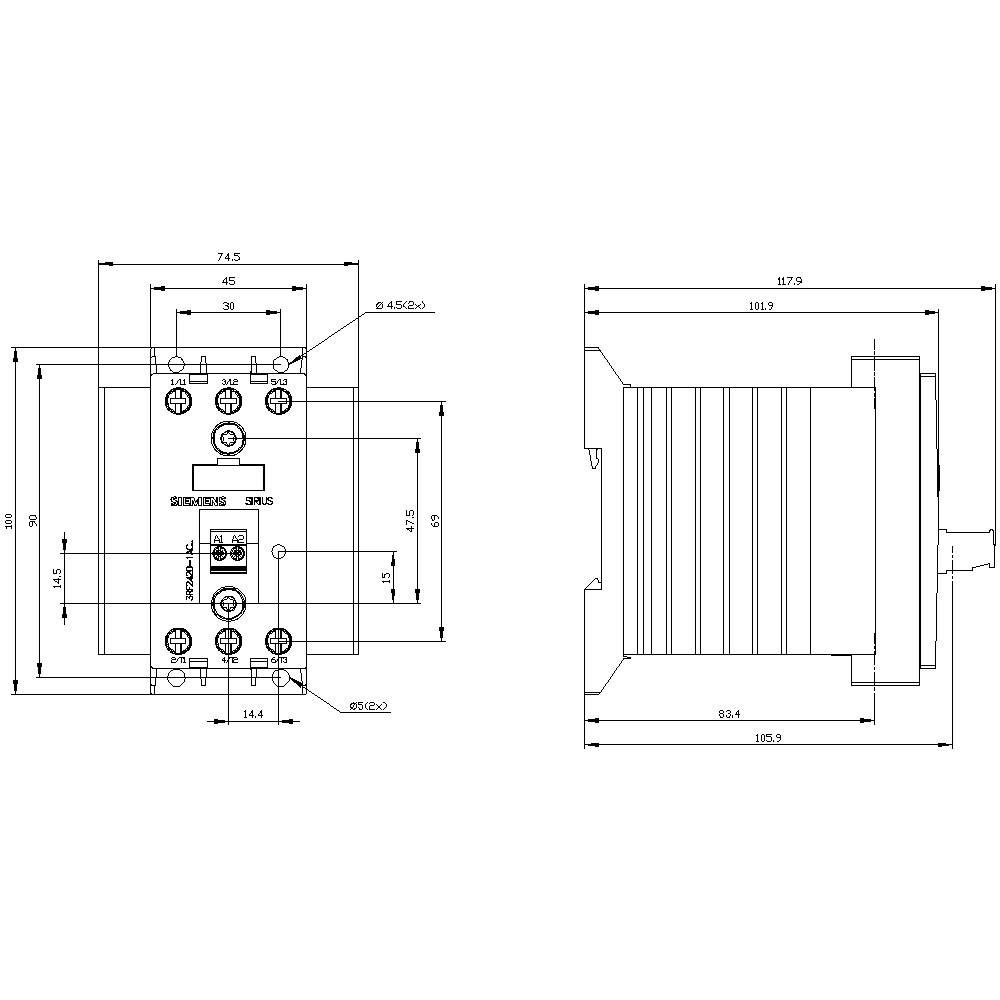

Rysunek techniczny urządzenia z wymiarami i oznaczeniami w milimetrach. Przedstawia widok z przodu i z boku wraz ze szczegółowymi pomiarami.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik półprzewodnikowy

Ilość pinów

3 styki

Natężenie obciążenia

22 A

Moc

66 W

Połączenie komponentów

terminal śrubowy

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 2.12

Liczba

Sztuki

Suma (979,00 zł / Sztuka)

979,00 zł

795,93 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Długość zdejmowania izolacji: 7 mm
Strata mocy: 66 W
Napięcie izolacji: 600 V
Częstotliwość pracy: 50/60 Hz

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik półprzewodnikowy

Model katalogowy producenta: 3RF2420-1AC55

Ilość pinów: 3 styki

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Rodzaj styku: 3 NO

Rodzaj styku pomocnicznego: 3 NO

Napięcie sterowania (min.): 180 V/AC

Napięcie sterowania (max.): 230 V/AC

Zakres napięcia sterującego: 180 - 230 V/AC

Przełączanie napięcia (min.): 48 V/AC

Maksymalne napięcie przełączania: 600 V/AC

Maksymalne natężenie ciągłe: 22 A

Natężenie obciążenia: 22 A

: 66 W

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Sposób montażu: szyna

Połączenie komponentów: terminal śrubowy

Czas reakcji: 40 ms

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 90 mm

Wysokość produktu: 100 mm

Głębokość produktu: 112.5 mm

Wymiary: (S x W x G) 90 x 100 x 112.5 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 3

: TRUE

: 180-230 V

: 180-230 V

: 22 A

: AC

: 22 A

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie obciążenia

Ilość pinów

Moc

Napięcie sterowania (max.)

Rodzaj styku pomocnicznego

Przekaźnik półprzewodnikowy Siemens 3RF2310-1AA06 3RF23101AA06, 1 styk, 10.5 A, 1 szt.

Numer produktu1430844

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

24 V/DC

1 NO

Sztuki

Min.: 1

Vielfache: 1

399,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-1AA14 3RF23101AA14, 1 styk, 10.5 A, 1 szt.

Numer produktu1430888

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

24 V/DC

1 NO

Sztuki

Min.: 1

Vielfache: 1

329,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-1BA02 3RF23101BA02, 1 styk, 10.5 A, 1 szt.

Numer produktu1431369

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

24 V/DC

1 NO

Sztuki

Min.: 1

Vielfache: 1

369,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-1BA04 3RF23101BA04, 1 styk, 10.5 A, 1 szt.

Numer produktu1430869

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

24 V/DC

1 NO

Sztuki

Min.: 1

Vielfache: 1

389,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-1BA06 3RF23101BA06, 1 styk, 10.5 A, 1 szt.

Numer produktu1430949

Szybka dostawa w pt. 6.11

1 sztukaConrad Electronic

10.5 A

1 styk

11 W

24 V/DC

1 NO

Sztuki

Min.: 1

Vielfache: 1

329,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-1BA22 3RF23101BA22, 1 styk, 10.5 A, 1 szt.

Numer produktu1431372

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

230 V/AC

1 NO

Sztuki

Min.: 1

Vielfache: 1

349,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-1BA26 3RF23101BA26, 1 styk, 10.5 A, 1 szt.

Numer produktu1430936

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

230 V/AC

1 NO

Sztuki

Min.: 1

Vielfache: 1

499,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-2AA02 3RF23102AA02, 1 styk, 10.5 A, 1 szt.

Numer produktu1430878

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

24 V/DC

1 NO

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-2AA04 3RF23102AA04, 1 styk, 10.5 A, 1 szt.

Numer produktu1430846

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

24 V/DC

1 NO

Sztuki

Min.: 1

Vielfache: 1

409,00 zł^*

Przekaźnik półprzewodnikowy Siemens 3RF2310-2AA22 3RF23102AA22, 1 styk, 10.5 A, 1 szt.

Numer produktu1430847

Dostawa w śr. 2.12

Conrad Electronic

10.5 A

1 styk

11 W

230 V/AC

1 NO

Sztuki

Min.: 1

Vielfache: 1

419,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1431138 Przekaźnik półprzewodnikowy Siemens 3RF2420-1AC55 3RF24201AC55, 3 styki, 22 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1431138 Przekaźnik półprzewodnikowy Siemens 3RF2420-1AC55 3RF24201AC55, 3 styki, 22 A, 1 szt.

Opis

Stycznik półprzewodnikowy 3-fazowy 3RF2 AC 51 / 20 A / 40 °C 48-600 V / 230 V AC sterowany 3-fazowy Przyłącze śrubowe Napięcie blokady 1200 V SIRIUS 3RF24 stycznik półprzewodnikowy do przełączania obciążeń rezystancyjnych/indukcyjnych B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są niezwykle niezawodne nawet przy wysokich częstotliwościach przełączania. Ponieważ radiator jest już zintegrowany, można go używać bezpośrednio w szafie sterowniczej. Kompaktowa konstrukcja oszczędza miejsce na szynie DIN. Styczniki półprzewodnikowe można również rozszerzyć za pomocą standardowych modułów funkcyjnych 3RF29 do różnych zastosowań, po prostu klikając na nie. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Styczniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe lub 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy AC lub DC, są dostępne z połączeniami śrubowymi, sprężynowymi lub pierścieniowymi z końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29, wtyczki sterujące i osłony zacisków są również dostępne jako akcesoria.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
