Przekaźnik samochodowy Panasonic ACT512, 20 A | Conrad Electronic | Conrad PL

Prostokątne, czarne przekaźniki z wieloma metalowymi pinami od spodu, stosowane w obwodach elektronicznych do sterowania.

Prostokątne, czarne przekaźniki z wieloma metalowymi pinami od spodu, stosowane w obwodach elektronicznych do sterowania.

Rysunek techniczny z wymiarami i otworami. Przedstawia odległości, średnice i pozycje otworów mocujących na elemencie.

Schemat elementu elektronicznego z wymiarami technicznymi w milimetrach i calach. Przedstawia złącza oraz gabaryty obudowy.

'Schemat podłączenia podwójnego przekaźnika: Podwójny przełącznik ze stykami COM, NC i NO.'

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik samochodowy

Napięcie znamionowe cewki

12 V/DC

Rodzaj styku

2 zestyki przełączne

Połączenie komponentów

do PCB

Maksymalne napięcie przełączania

14 V/DC

Karta katalogowa (PDF)

Panasonic

Obecnie niedostępne

Suma (22,99 zł / Sztuka)

22,99 zł

18,69 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Prąd przełączania (min.): (przy 12 V/DC) 1 A
Moc cewek: 800 mW

Rodzaj produktu: Przekaźnik samochodowy

Model katalogowy producenta: ACT512

Cechy przekaźnika: brak ramki montażowej

Napięcie znamionowe cewki: 12 V/DC

Rodzaj styku: 2 zestyki przełączne

Materiał styku: stop srebra

Połączenie komponentów: do PCB

Maksymalne napięcie przełączania: 14 V/DC

Maksymalne natężenie przełączania: 20 A

Rezystancja cewki: 180 Ω

Żywotność mechaniczna: 1 x 10⁷

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Szerokość produktu: 14 mm

Wysokość produktu: 13.5 mm

Długość produktu: 17.4 mm

Wymiary: (D x S x W) 17.4 x 14 x 13.5 mm

Specyfikacja: stabilny

Napięcie znamionowe: 12 V/DC

Moc przełączania: (zestyk zwierny) 20 A/14 V/DC, (zestyk rozwierny) 10 A/14 V/DC

Typ: ACT512

Temperatura otoczenia: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 505015 Przekaźnik samochodowy Panasonic ACT512, 20 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 505015 Przekaźnik samochodowy Panasonic ACT512, 20 A

Opis

Panasonic ACT512 |Miniaturowy przekaźnik samochodowy w oplombowanej obudowie. W zestawie jako przekaźnik pojedynczy lub podwójny. Przekaźnik CT2 ma zintegrowany most H służący jako inwerter. Zastosowanie: elektronika, podnośnik szyby okna, zamek centralny, ustawianie foteli, dach odsuwany, przewietrznik, sterowanie lusterkami, oświetlenie.

Uwagi

Informacje dotyczące prąd przełączania odnoszą się do maksymalnej wartości tego prąd. Szczegółowe dane techniczne znajdują się w obszernej dokumentacji, która jest dostępna do pobrania bez żadnych opłat.

Opis

Panasonic ACT512 |Miniaturowy przekaźnik samochodowy w oplombowanej obudowie. W zestawie jako przekaźnik pojedynczy lub podwójny. Przekaźnik CT2 ma zintegrowany most H służący jako inwerter. Zastosowanie: elektronika, podnośnik szyby okna, zamek centralny, ustawianie foteli, dach odsuwany, przewietrznik, sterowanie lusterkami, oświetlenie.

Uwagi

Informacje dotyczące prąd przełączania odnoszą się do maksymalnej wartości tego prąd. Szczegółowe dane techniczne znajdują się w obszernej dokumentacji, która jest dostępna do pobrania bez żadnych opłat.

Często wyszukiwane Przekaźniki samochodowe:

Przekaźniki samochodowe 12V

Ostatnio oglądane

(^* Podane ceny są cenami netto)

Przekaźnik samochodowy Kräcker 12.1400.00, 70 A

Przekaźnik samochodowy Kräcker 12.1400.00, 70 A

Conrad Electronic

55,49 zł^*

ACV can-er70 Przekaźnik samochodowy 12 V/DC, 24 V/DC 7.50 A 1 NO

ACV can-er70 Przekaźnik samochodowy 12 V/DC, 24 V/DC 7.50 A 1 NO

Conrad Electronic

169,00 zł^*

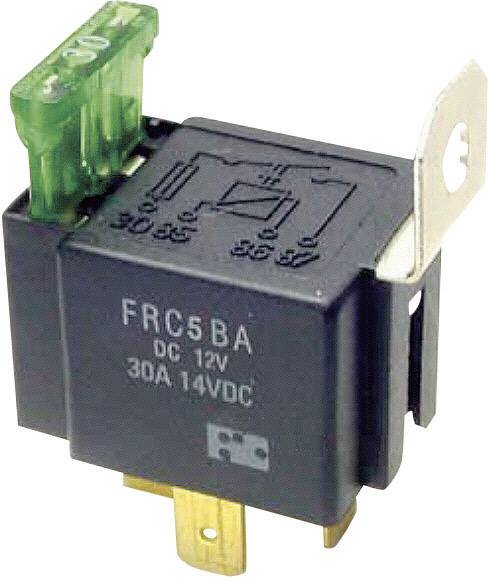

Przekaźnik samochodowy FiC FRC5BA-DC12V, 30 A
